      Einen Schnitt hinzufügen und anpassen

      INTERMEDIÄR - Erstellen Sie einfach einen Schnitt bzw. Querschnitt Ihres Projektes.

      Fügen Sie einen Schnitt hinzu

      1.  Rufen Sie den Schritt „Ordner“ auf
      2.  Klicken Sie auf das Feld „Schnitt hinzufügen“.
      3.  Positionieren Sie den Schnitt
      4.  Benennen Sie Ihren Plan
      5.  Konfigurieren Sie den Bildausschnitt des Schnittes

      ❗Ändern Sie die Ausrichtung der Kamera mithilfe der Optionen „Bewegung und Ausrichtung“ (rechte Spalte).

      6.  Kehren Sie zur Seite „Ordner“ zurück

      11-06 Schnitt hinzufuegen



      Bearbeiten Sie einen Schnitt

      Wenn Sie die auf einem Schnittplan angezeigten Informationen ändern möchten, können Sie diese jederzeit ändern. Klicken Sie dazu auf die Miniaturansicht des zu ändernden Plans und nehmen Sie die Aktualisierungen über die folgenden drei Einstiegspunkte vor:

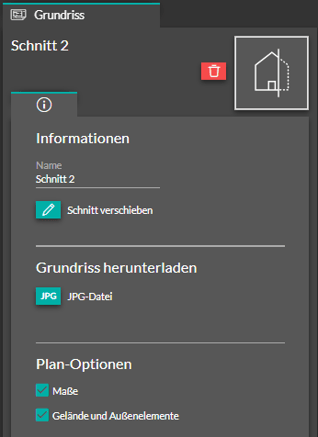

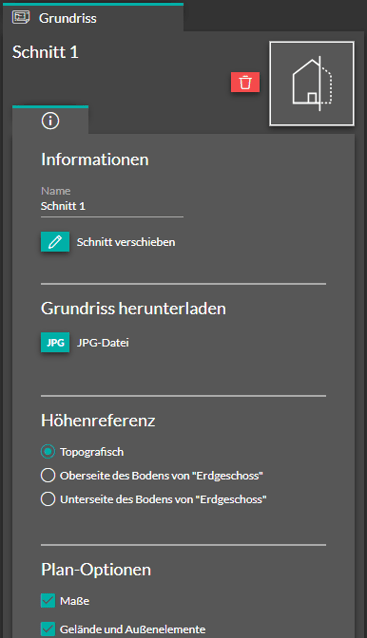

      1.  Grundoptionen

      Auf diese Optionen kann über die Registerkarte „Grundriss“ im rechten Bereich zugegriffen werden.

      • Mit „Name“ können Sie den Namen des Schnitts ändern
      • Mit „Schnitt verschieben“ können Sie die Positionierung und Ausrichtung des Schnitts aktualisieren.
      • „Maße“ ermöglicht das Ein- oder Ausblenden von manuellen Maßen oder Höhenangaben.

      2.  Anmerkungen hinzufügen und bearbeiten

      Mit den verschiedenen Werkzeugen können Sie Symbole, Texte, sowie Linien und Pfeile direkt auf dem Plan hinzufügen und konfigurieren:

      11-06 zuruck zum ordner



      ❗Es ist nun möglich, gebogene Linien oder Pfeile zu zeichnen :

      11-xx gebogene linien und pfeile

      3.  Bemaßungen hinzufügen und ändern

      Sie können Ihren Plänen sowohl manuelle Maße als auch Höhenangabe hinzufügen. Dazu können Sie das Tool „Maß“ verwenden:

      11-06 masse einfuegen

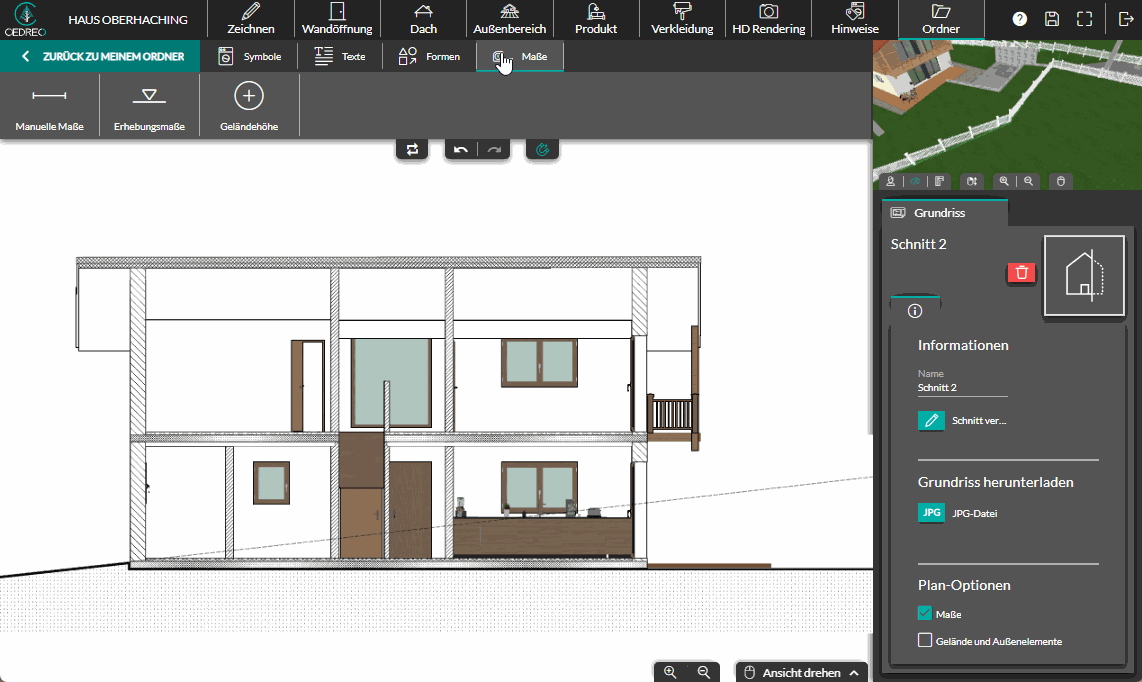

      Die Abmessungen verfügen über ein Magnetismus-System, um das Einführen zu vereinfachen. Eine grüne, gepunktete Linie zeigt die Referenzhöhe an:

      11-06 GIF Masse hinzufuegen



      Löschen Sie einen Schnitt

      1.  Bewegen Sie im Schritt „Ordner“ den Mauszeiger über den zu löschenden Schnitt

      2.  Ein rotes Symbol, das einen Mülleimer darstellt, erscheint

      3.  Klicken Sie darauf und bestätigen Sie den Löschvorgang

      11-06 loeschen
