Ajouter et personnaliser un plan de coupe [module terrain]

INTERMÉDIAIRE - Les plans de coupe vous permettent de créer des documents techniques annotés

⚠️ Cette fonctionnalité est disponible uniquement si le module terrain est activé.

⚠️ Contrairement aux plans d'étage et de masse, le logiciel ne génère pas de plan de coupe du projet par défaut.

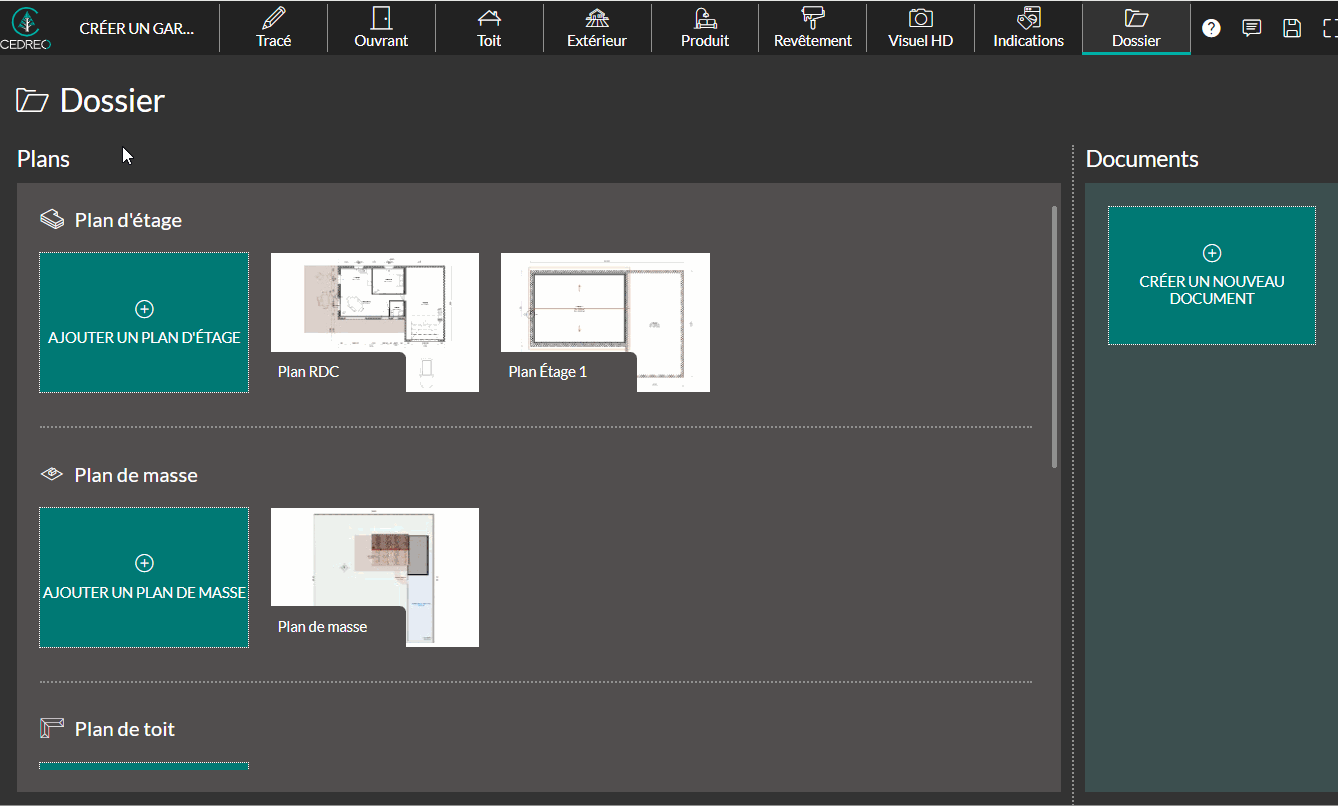

Ajouter un plan de coupe

1. Accédez à l'étape "Dossier".

2. Cliquez sur l'encadré "Ajouter un plan de coupe".

3. Si besoin saisissez un nom de plan de coupe.

4. Choisissez l'orientation de de la coupe.

5. Configurez le cadrage du plan "Sur la maison" ou "Sur la parcelle".

💡 Changez l'orientation de la caméra grâce aux options "Déplacement" et "Orientation" (colonne de droite).

6. Retournez à l'accueil de l'étape en cliquant sur "Retour à mon dossier".

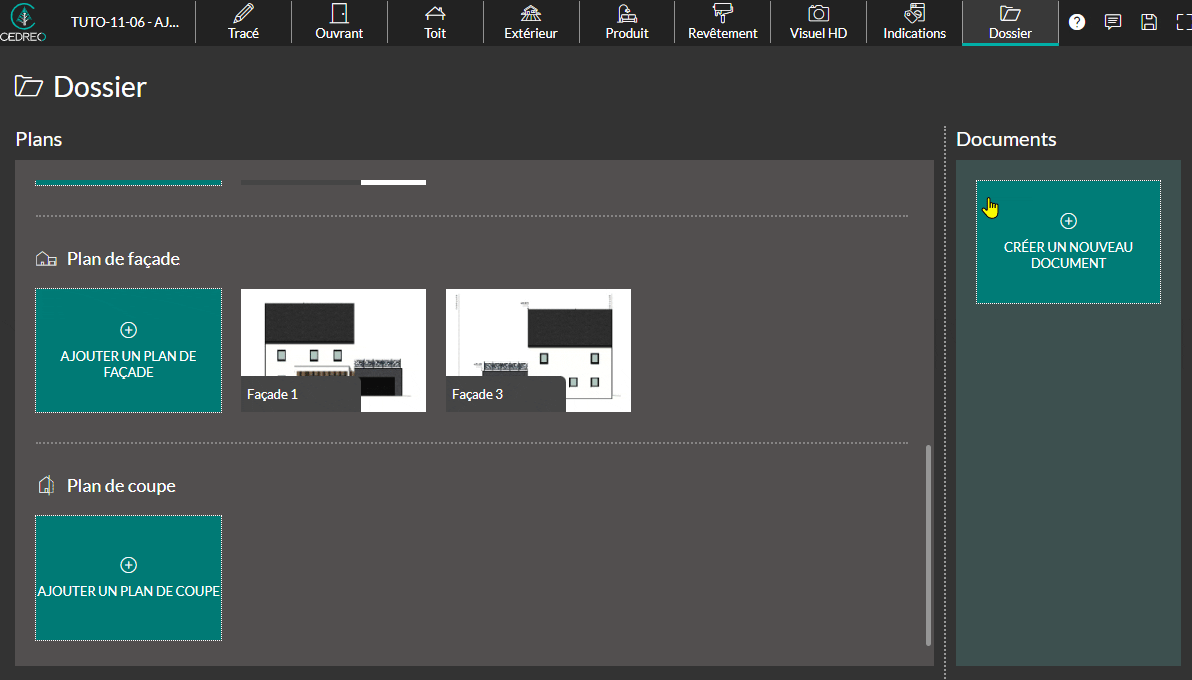

11-07 - Ajouter plan de coupe



Éditer un plan de coupe

Vous pouvez modifier ou ajouter les informations à faire apparaître sur un plan de coupe. Pour cela, cliquez sur la vignette représentant le plan à modifier et faire les mises à jour depuis les 4 points d'entrée suivants :

  • Les paramètres globaux

Ces paramètres sont accessibles depuis l'onglet "Plan" dans le panneau de droite.

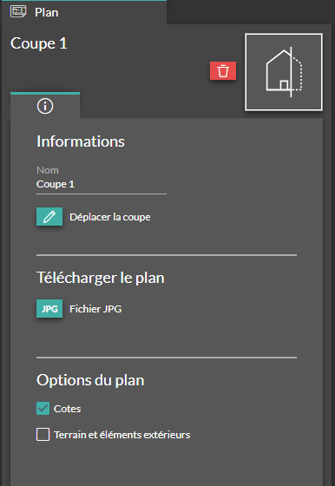

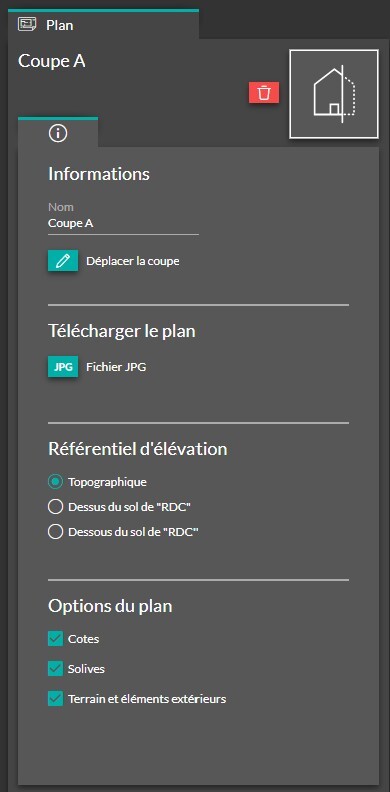

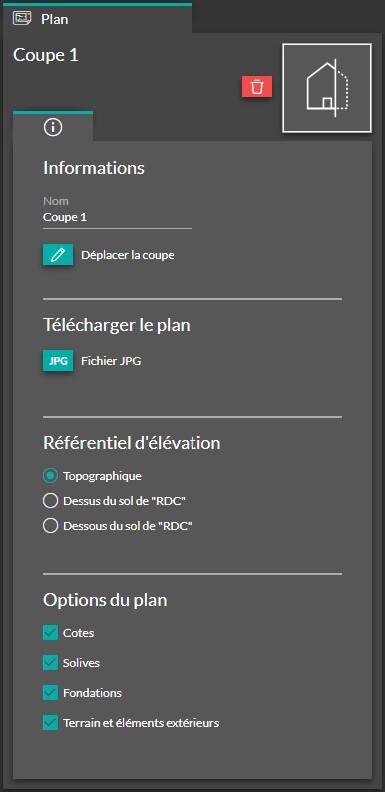

11-06 - Options du plan Informations
  • "Nom" permet de renommer votre plan.
  • "Déplacer la coupe" permet de mettre à jour le positionnement et l'orientation de la coupe.
Télécharger le plan
  • "Fichier JPG" permet de télécharger le plan au format jpg.

Référentiel d'élévation

Définissez le référentiel d’élévation à utiliser :

  • "Topographique" : le point 0 est fixé au niveau du terrain naturel.
  • "Dessus du sol de "RDC" " : le point 0 correspond au dessus du sol du RDC.
  • "Dessous du sol de "RDC" " : le point 0 correspond au dessous du sol du RDC.

Options du plan

  • "Cotes" permet de montrer ou de masquer les cotes libres, d'élévation et de terrain.
  • "Solives" permet d’afficher ou non les solives (Option disponible uniquement si le plancher comporte des solives.).
  • "Terrain et éléments extérieurs" permet d'afficher ou de masquer le terrain et les éléments extérieurs.

❗L'affichage de l'échelle graphique est disponible lorsque vous importez votre plan de coupe dans votre document.

  • Les symboles

Comme à l'étape "Indications", l'outil "Symboles" vous permet également d'ajouter des symboles sur vos plans de coupe.

11-général ajout symbole

Pour plus de détails, voir :  Ajouter des symboles sur le plan 2D

  • Les annotations

Vous avez la possibilité d'ajouter et de configurer du texte et des formes (lignes et flèches droites ou courbées mais aussi des formes comme des rectangles, des ellipse et des formes libres) sur le plan depuis les outils "Textes" et "Formes" :

Texte

11-06 Outil Formes

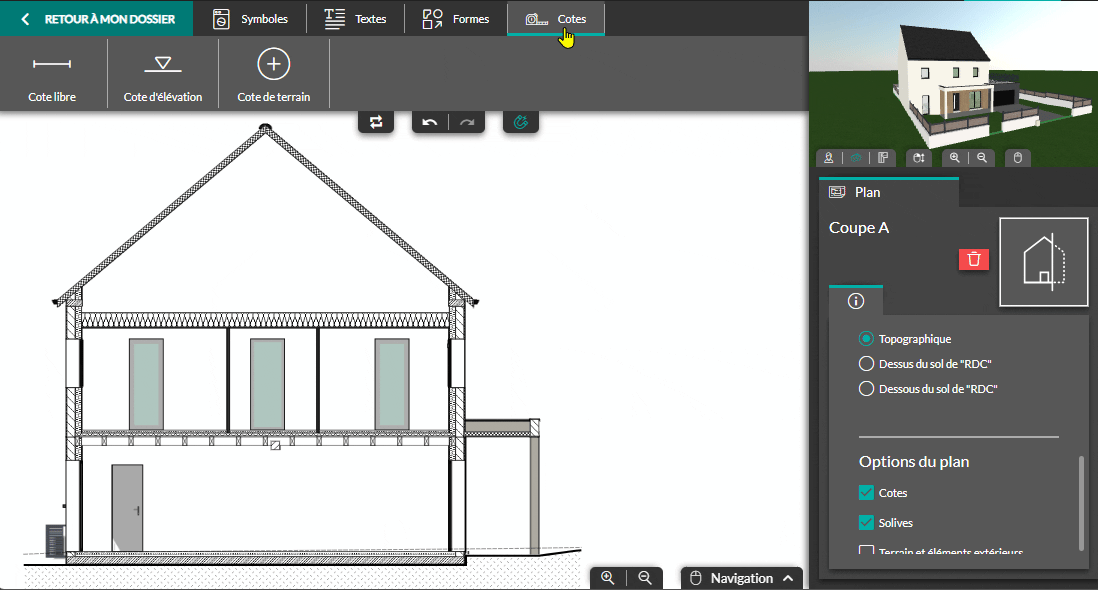

11-06 - Outil Formes
Pour plus de détails sur l'outil "Formes", voir : Utiliser l'outil "Formes" pour vos documents

  • Les cotes

Vous pouvez utiliser l'outil "Cotes" pour ajouter des cotes libres, des cotes d'élévation ainsi que des cotes de terrain à vos plans de coupe.

11-06 - Capture cotes

Chaque type de cotes dispose d'un système d'aimantation pour simplifier leur insertion.

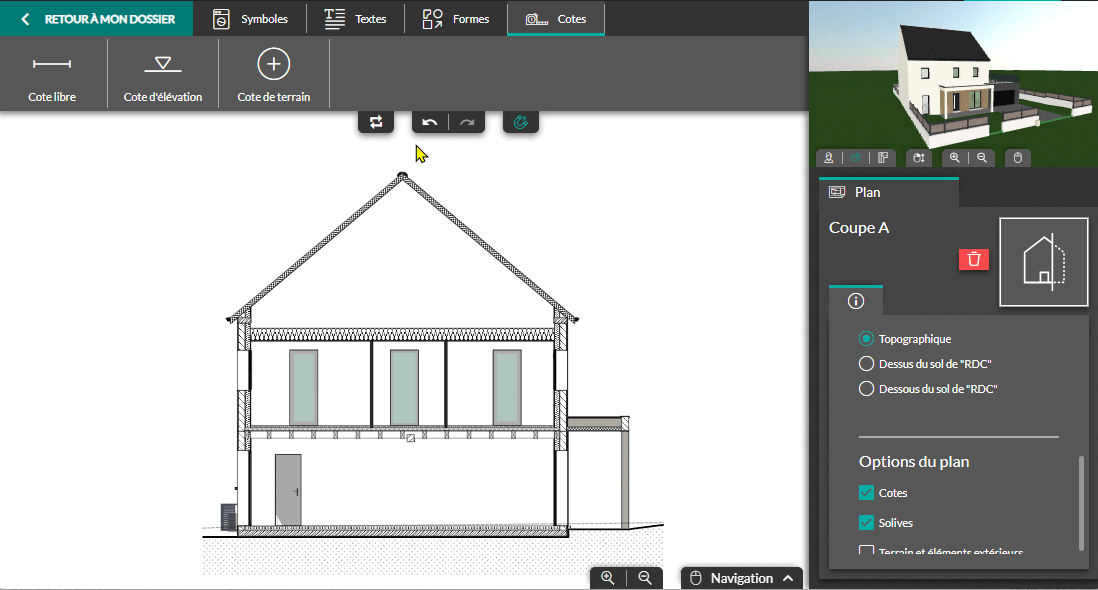

11-06 - Outil Cotes

💡 Sélectionnez le référentiel d’élévation dans le panneau de droite : "Topographique" , "Dessus du sol de RDC" ou "Dessous du sol de RDC". Les cotes du plan s’ajustent automatiquement.


Supprimer un plan de coupe

1. Depuis l'étape "Dossier", passez le pointeur de la souris sur le plan ajouté à supprimer.

2. Une icône rouge en forme de poubelle apparaît : cliquez dessus pour confirmer la suppression.

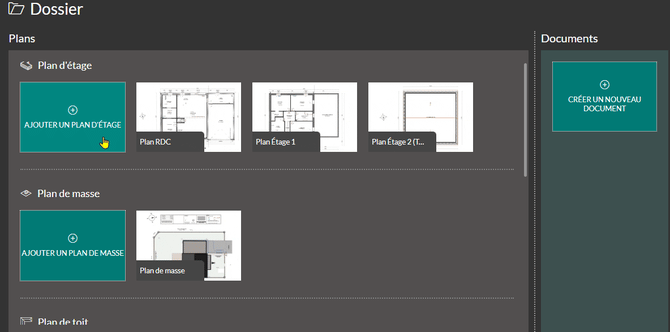

11-06 - Supprimer plan de coupe
