A etapa "Indicações" (Plan Details)
      Voltar para o início
      1. Início
      2. A etapa "Indicações" (Plan Details)

      Personalizar a tabela de superfícies

      Nível: Fácil

      No menu dedicado da etapa 'Plan details', você pode gerenciar e personalizar diferentes superfícies: superfície do terreno, superfície do piso, superfícies dos cômodos (sala, anexo...).

      Na etapa 'Plan details', navegue até 'Surface areas'. Três submenus permitem personalizar a tabela de superfícies:

      Superfícies Resumidas (Summary surfaces)

      9-07 Summary surfaces menu

      Este submenu apresenta os valores totais das superfícies deduzidas das manipulações realizadas nas etapas 'Layout', 'Openings', 'Roof' e 'Exterior'.

      9-07 Summary surfaces presentation

      Notas:

      • Área do Lote (Lot area) > reflete o valor do lote desenhado no nível 'Terrain' na etapa 'Layout'.
      • Superfície Envidraçada (Glazed area) > um percentual aparece para indicar a quantidade e proporção de janelas nas paredes.

      Exibir A.V / A.I.T (Display LA / TIA) :

      Neste submenu, você também pode definir se deseja distinguir 'Área de Vida/Área Interna Total' em seu projeto.

      Por padrão, o valor da 'Altura Mínima' (Minimum height for "LA") é definido como 1,80 m. Uma vez marcada, esta opção exibirá (linha tracejada) o limite definido nos cômodos relevantes. E um valor duplo "AV:... / AIT:..." aparecerá sob o nome do cômodo.

      9-07 LA TIA representation

      Distribuição da Área Envidraçada:

      Uma 'Rosa dos Ventos' mostra a distribuição em % das aberturas (consideradas como 'superfícies envidraçadas') em seu projeto.

      Marcar esta opção exibirá esta rosa dos ventos no documento 'Tabela de Superfícies' que pode ser baixado da sua ficha de projeto.

      Superfícies Detalhadas (Detailed surfaces)

      9-07 Detailed surfaces menuNeste submenu, você pode controlar as diferentes superfícies da casa (e os espaços anexados à estrutura: terraços, varandas, sacadas...).

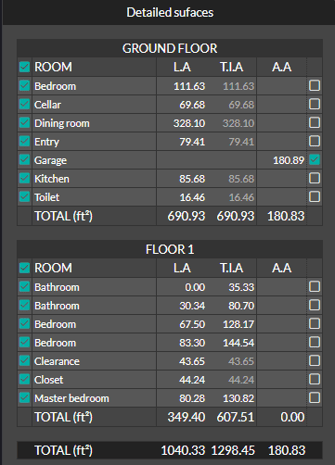

      9-07 Detailed surfaces presentation

      Notas:

      • A tabela apresenta as superfícies por cômodo, por andar, no total, distinguindo entre Áreas de Vida (AV), Áreas Internas Totais (AIT), ou Áreas Anexas (AA) (se a opção 'Exibir AV/AIT' estiver ativada).
      • As caixas de seleção à esquerda permitem adicionar (marcado) ou excluir (desmarcado) o andar (linhas 'ROOM') ou o cômodo relevante da superfície total.
      • As caixas de seleção à direita permitem colocar (marcado) o cômodo relevante nas Áreas Anexas.

      O cálculo de AV e AIT é baseado na ativação e definição da sua 'altura mínima para AV' (veja "Superfícies Resumidas").



      Área do Piso (Floor area)

      9-07 Floor area menuEste submenu permite controlar quais áreas são consideradas na superfície do piso do projeto e possivelmente personalizá-las.

      9-07 Floor area presentation

      As áreas do projeto consideradas na 'Área do Piso' são coloridas em azul para cada andar do projeto.

      Assim como em 'Superfícies Detalhadas', as caixas de seleção à direita permitirão adicionar (marcado) ou excluir (desmarcado) a área dos diferentes cômodos dessa superfície.

      ❗ Você tem duas maneiras de usar suas tabelas de superfícies:

      > Integrá-las aos seus documentos de apresentação usando a ferramenta 'Library' na etapa 'Folder'.

      > Baixá-las do gerenciador de projetos através do arquivo de projeto relevante.

      9-07 table area example

      (Um exemplo completo de 'Tabela de Superfícies' baixado do arquivo do projeto)
