Personnaliser le tableau de surfaces

Niveau : Initial

Dans le menu dédié de l'étape "Indication", vous pouvez contrôler et personnaliser vos différentes surfaces : surface de terrain, de plancher, de pièces (surfaces habitables, utiles, annexes).


Depuis l'étape "Indication", se rendre dans "Tableaux de surfaces". Trois sous-menus vont vous permettre de personnaliser votre tableau de surface :

Surfaces résumées

9-07 Presentation surfaces résumées

Ce sous-menu présente les valeurs totales des surfaces déduites des manipulations réalisées dans les étapes "Tracé", "Ouvrant", "Toit" et "Extérieur".

9-07 représentation surfaces globales

Notes :

  • Surface terrain > reprend la valeur de la parcelle dessinée au niveau "Terrain" dans l'étape "Tracé".
  • Surface vitrée > un pourcentage apparaît en vert (OK), orange (doute) ou en rouge (à revoir), concernant le respect de la règle des 1/6e.

Afficher SH/SU :

Dans ce sous-menu, vous pourrez également définir si vous souhaitez distinguer des "Surfaces Habitables / Utiles" sur votre projet.

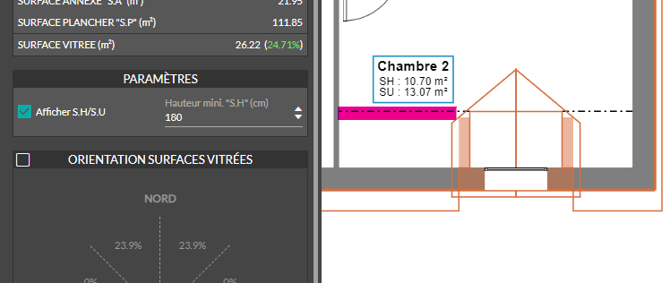

Par défaut, la valeur "Hauteur mini" est à 180 cm (Loi Carrez). Une fois cochée, cette option affichera (ligne pointillée) la limite des 180 cm dans les pièces concernées. Et une double valeur "SH :... / SU :..." apparaitra sous le nom de la pièce.

9-07 représentation des 1,80

9-07 orientation surfaces vitreesOrientation Surfaces vitrées :

Une "rose des vents" présente la répartition en % des ouvrants (considérés en "surfaces vitrées) sur votre projet.

Cocher l'option fera apparaître cette rose des vents dans le document "Tableau de surfaces" téléchargeable depuis votre fiche projet.

Surfaces détaillées

9-07 présentation surfaces détaillées Dans ce sous-menu, on va pouvoir contrôler les différentes surfaces de la maison (et les espaces rattachés au bâti : les terrasses, porches, balcon...).

9-07 représentation surfaces pièces

Notes :

  • Le tableau présente les surfaces par pièce, par étage, au total, en distinguant les surfaces habitables (SH), utiles (SU) ou annexes (SA).
  • Les cases à gauche permettent d'ajouter (cochée) ou d'exclure (décochée) de la surface totale l'étage (lignes "PIECE") ou la pièce concernée
  • Les cases de droite permettent de placer (cochée) la pièce concernée dans les surfaces annexes.

    Le calcul des surfaces utiles se fait selon l'activation et la définition de votre "hauteur mini SH/SU"
    (voir "Surfaces résumées")

Surface plancher

9-07 présentation surface plancher Ce sous-menu va permettre de contrôler quels sont les espaces considérés dans la surface plancher du projet et éventuellement de la personnaliser.

9-07 représentation plancher

Les zones du projet prises en compte dans la "Surface plancher" sont colorées en bleu pour chaque étage du projet.

Comme pour les "surfaces détaillées", les cases à droite permettront d'ajouter (cochée) ou d'exclure (décochée) les surfaces habitables des différentes pièces de cette surface.

❗Vous avez 2 façons d'exploiter vos tableaux de surfaces
> En les intégrant à vos documents de présentation, via l'outil "Bibliothèque" dans l'étape "Plan"
> En le téléchargeant depuis le gestionnaire de projet, via la fiche du projet concerné

9-07 Exemple TDS(ex "Tableau de surfaces" complet téléchargé depuis la fiche projet)
