Il est possible d'éditer de nombreux plans sur Cedreo : plans d'étage, de masse, de toit mais également plans de façade et de coupe.
Après avoir représenté votre projet de construction sur le terrain naturel et le terrain fini, vous pouvez modifier différents types de plans et personnaliser leur arrière-plan et leur mise en page avant de les télécharger.
Cela vous permet de :
- Introduction : Préparer votre projet
- Créer différentes types de plan
- Personnaliser les informations à afficher
- Télécharger et configurer vos impressions
Introduction : Préparer votre projet
Pour la validité technique de vos projets, il sera important de travailler et de prêter attention à certains aspects aux différentes étapes du logiciel.
1. Etape "Tracé"
- Pour le plan de masse, vous devez dessiner votre parcelle, éventuellement représenter les lignes de recul et déplacer votre maison.

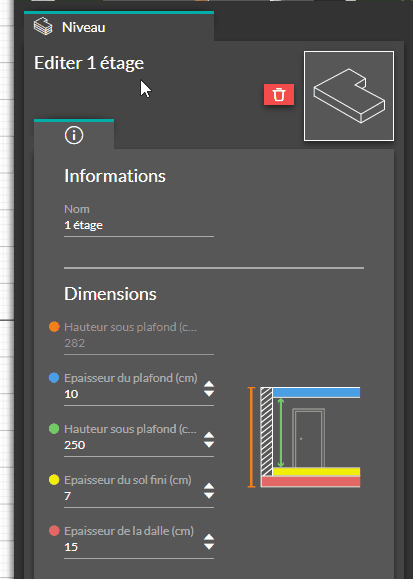

- Pour les plans de façade et les plans de coupe, assurez-vous de définir les différentes hauteurs de vos niveaux et/ou pièces (hauteur sous plafond, épaisseurs de dalle, sol fini et plafond...). Vous devez également représenter votre terrain naturel en dessinant ses différentes élévations.
2. Etape "Toit"
- Pour les plans de toiture, les plans de coupe et de façade, assurez-vous de personnaliser vos toits (hauteurs, angles/pentes, ainsi que l'épaisseur du toit, les débords, les sous-faces...)
3. Etape "Extérieur"
- Pour le plan de masse, les plans de coupe et de façade, vous devez représenter vos différentes zones extérieures (vos régions, vos allées, vos retenues de terre), les limites de propriété et leurs élévations.
4. Etapes "Produit" / "Revêtement"
/7-05%20-%20afficher%20sur%20le%20plan.jpg?width=162&height=65&name=7-05%20-%20afficher%20sur%20le%20plan.jpg)
- Pour les plans de coupe et de façade (pas pour les plans d'étage et le plan de site), vous pouvez afficher tous les produits ou formes que vous souhaitez sur vos plans en cochant une option dédiée.
Pour trouver cette option, vous devez cliquer sur les produits ou formes des étapes dédiées (certains produits sont cochés par défaut dans l'affichage).
Créer différents types de plans
Une étape spécifique du logiciel, "Dossier", est dédiée à la création et au téléchargement des différents types de plans proposés.
Chaque plan aura sa propre section pour que vous puissiez en créer autant que nécessaire. Voici les spécificités de chacun de ces plans :
Personnaliser les informations affichées
En plus de tous les éléments spécifiés dans l'introduction, vous pouvez compléter vos plans directement dans l'étape "Dossier" dédiée.

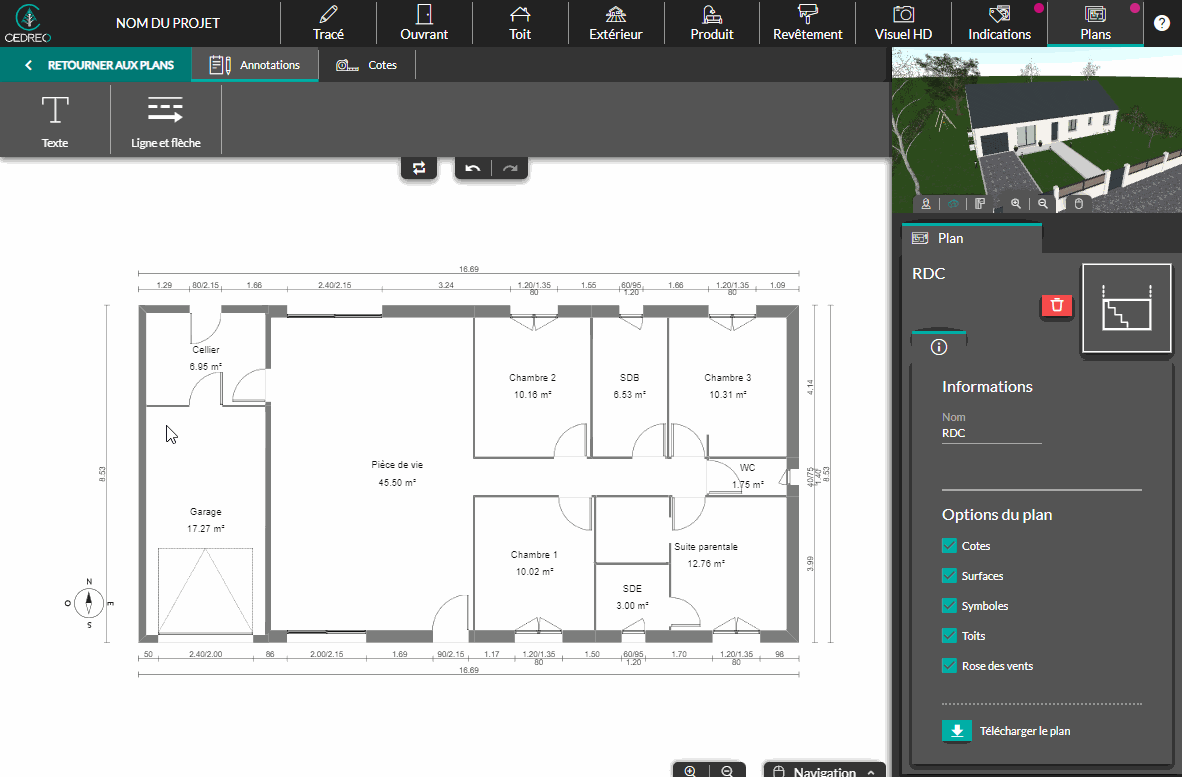

Pour chaque catégorie, vous disposerez d'outils pour annoter vos plans (texte et flèche) - par exemple, avec le plan d'étage - et vous pourrez également personnaliser vos dimensions (dimensions mur à mur, dimensions libres, dimensions en élévation).
|
Notez qu'une fois que vous avez utilisé tous ces outils, personnalisé tous ces éléments, vous pouvez définir leur affichage sur le plan. Chaque type de plan a en effet ses propres "options" d'affichage. Vous pouvez cocher ou décocher chacune d'entre elles pour définir les éléments à présenter sur le plan. (Exemple : Options de base pour le "Plan de masse") |
|
Télécharger et configurer vos impressions
Une fois que vos différents plans ont été créés, vous pouvez les télécharger depuis l'étape "Dossier". Plusieurs facteurs seront personnalisables : l'orientation de la page, le format, l'échelle du plan, les marges, ainsi que la qualité d'impression.
Personnaliser le téléchargement de vos plans.
