Créer une mezzanine (Étape Ouvrant)

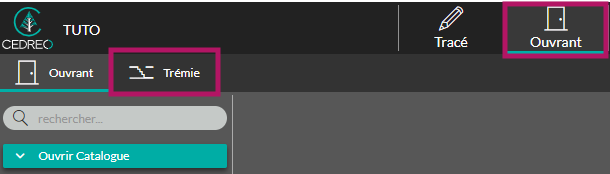

1. Rendez-vous à l'étape "Ouvrant" et cliquer sur l'outil "Trémie". Cet outil permet de créer l'ouverture dans la dalle qui se trouve autour de la mezzanine.

2. Placez-vous sur le niveau où vous souhaitez créer la mezzanine, puis sélectionnez "Trémie au sol" pour créer le vide au niveau inférieur.

ℹ️ L’outil "Trémie au sol" est disponible sur chaque niveau qui dispose d’un niveau inférieur. Pour les niveaux intermédiaires, un outil supplémentaire, "Trémie au plafond", est également disponible, comme au niveau RDC.

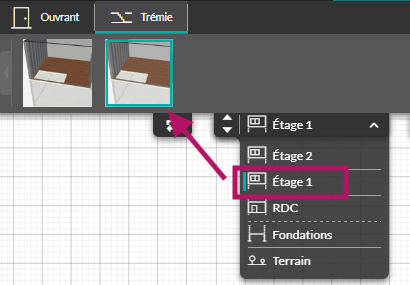

2-07 - Trémie-plafond

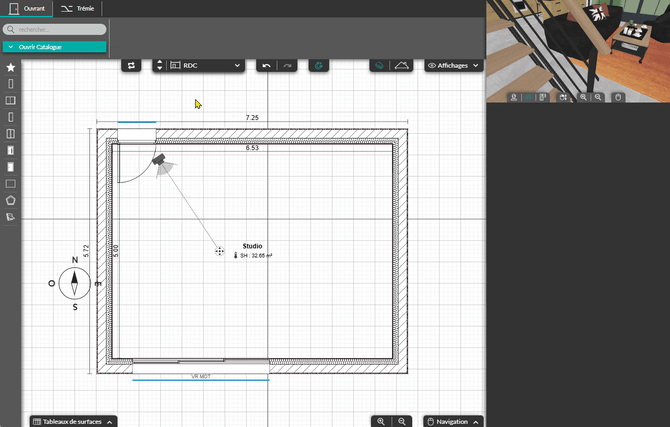

3. Positionnez la trémie, représentée par un rectangle vert, à l’emplacement souhaité, puis cliquez avec le bouton gauche de la souris pour valider. Elle apparaît alors sous la forme d’un rectangle en pointillés.

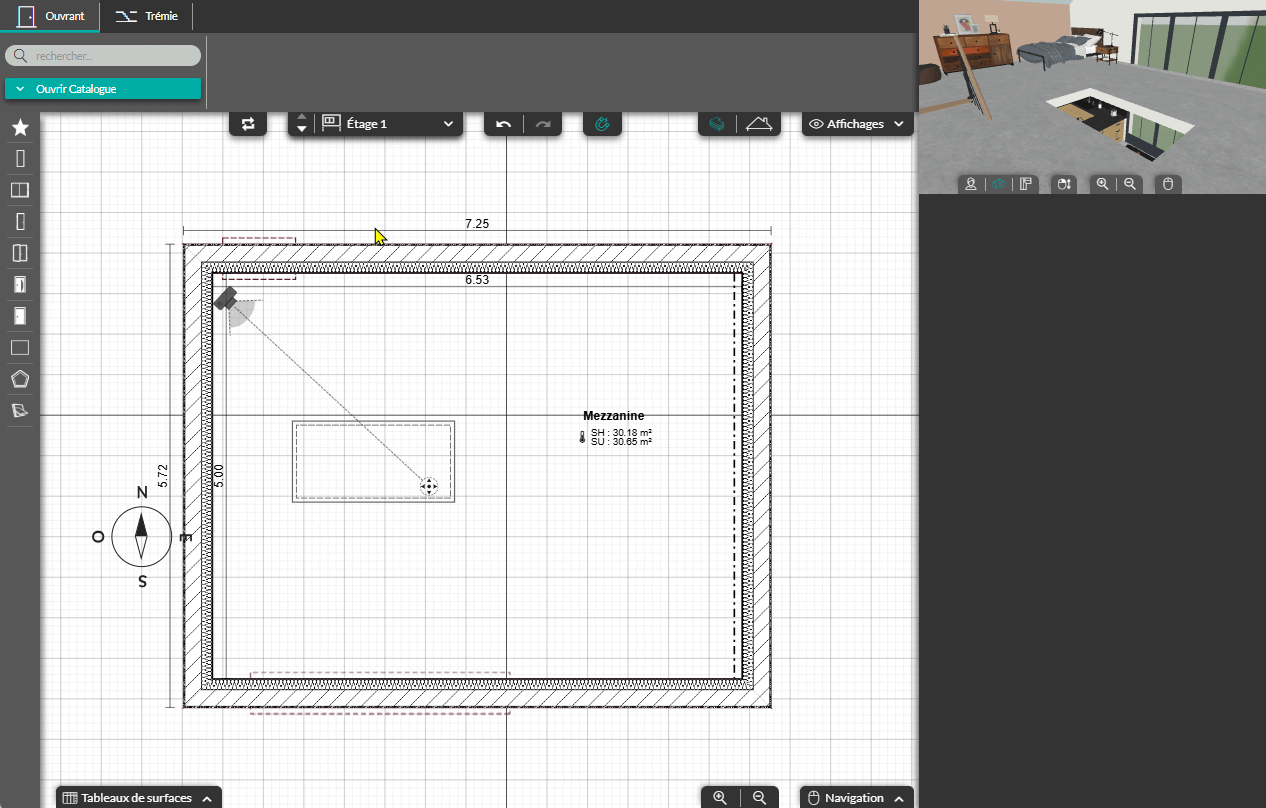

4. Cliquez sur sa représentation en pointillés pour ajuster la trémie à votre projet depuis les paramètres à droite en modifiant sa longueur, sa largeur et son angle de rotation.

💡N'hésitez pas à aligner les pointillés de votre trémie sur les bords de murs pour couper les plinthes, ou les positionner à l'extérieur des murs pour couper la dalle dans vos ouvrants inter-niveaux, comme pour l'exemple ci-dessous.

ℹ️ Les trémies au sol déduisent automatiquement leur superficie de celle de la pièce.

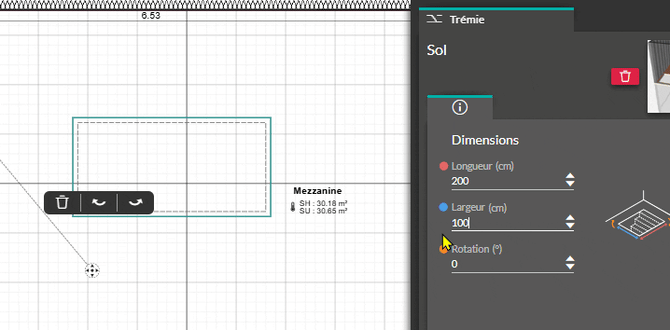

2-07 - Surface

5. Pour finir, vous pouvez ajouter des garde-corps autour de votre mezzanine depuis l’étape "Produit", dans le catalogue "Escalier > Sécurité > Garde-corps".

ℹ️ Pour des formes de mezzanine en L, reportez vous à la section dédiée du tutoriel "Créer une Trémie (Étape Ouvrant)"

Créer une mezzanine (Étape Ouvrant)

Profitez des grandes hauteurs sous plafond pour optimiser vos espaces et créer une mezzanine avec l’outil "Trémie".
