Niveau : Intermédiaire
Grâce à l'outil dédié dans l'étape "Ouvrant", représentez rapidement votre trémie d'escalier.

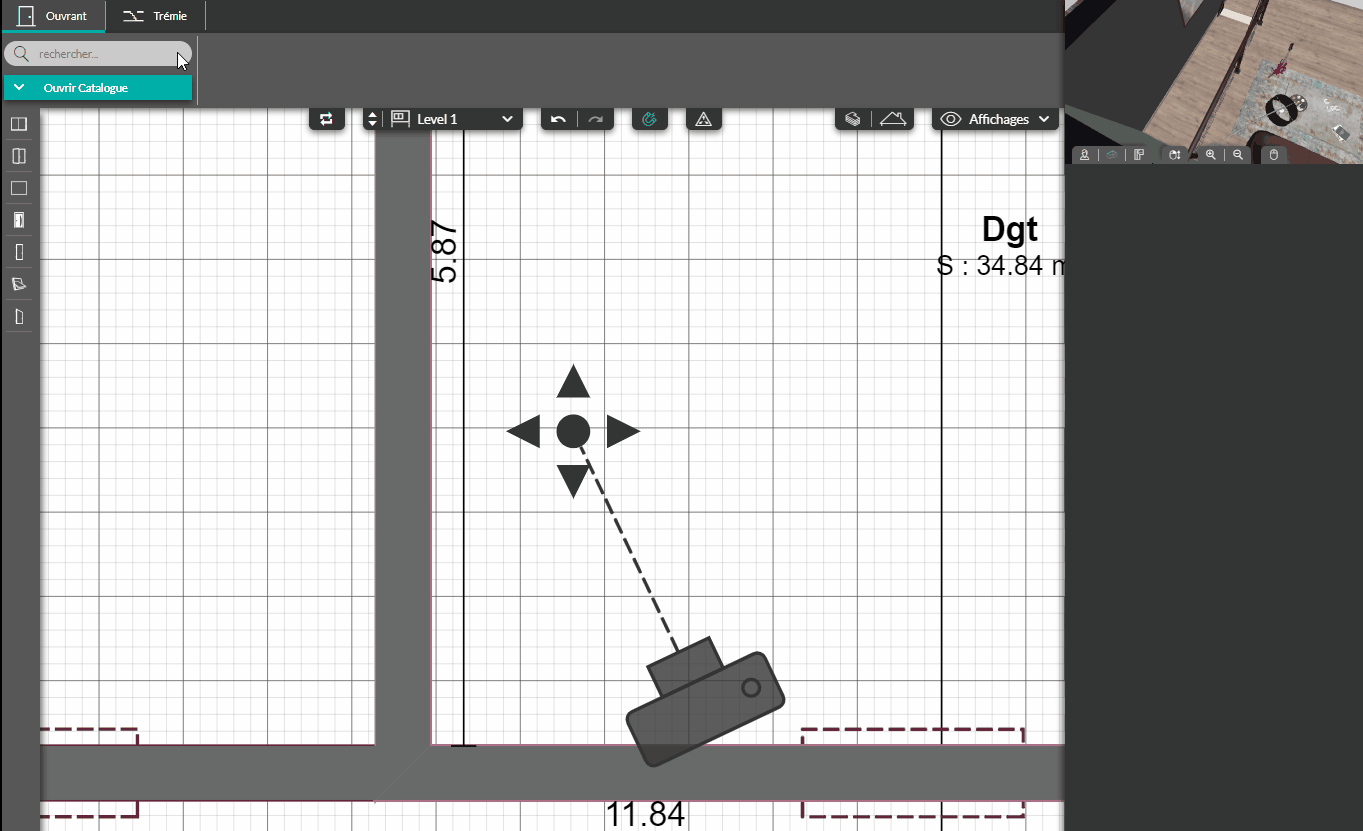

Sélectionner et positionner votre trémie
1. Se rendre à l'étape "Ouvrant" et cliquer sur l'outil "Trémie". Cet outil servira à créer le vide sur séjour qui se trouve au bord de la mezzanine.
❗Vous aurez autant de vignettes "Trémie" que vous aurez d'interniveaux (pour une maison, à 3 niveaux, vous aurez 2 vignettes ("Trémie au sol" et "Trémie au plafond")
2. Pour faire apparaître le vide sur séjour, alors que nous sommes au R+1, dans notre exemple, nous utilisons la trémie au sol.
3. Positionner votre trémie (représentée par une plaque verte) dans l'espace voulu et cliquer pour valider son emplacement. Elle sera représentée par un rectangle verte avec de fins pointillés.
/3-12%20pointill%C3%A9s%20tr%C3%A9mie.png?width=112&height=61&name=3-12%20pointill%C3%A9s%20tr%C3%A9mie.png)
❗Pour agir à nouveau sur l'outil "trémie" existant, il vous suffit de cliquer sur sa représentation (en pointillés) sur le plan.
/3-02%20Poser%20tr%C3%A9mie.gif?width=688&height=419&name=3-02%20Poser%20tr%C3%A9mie.gif)

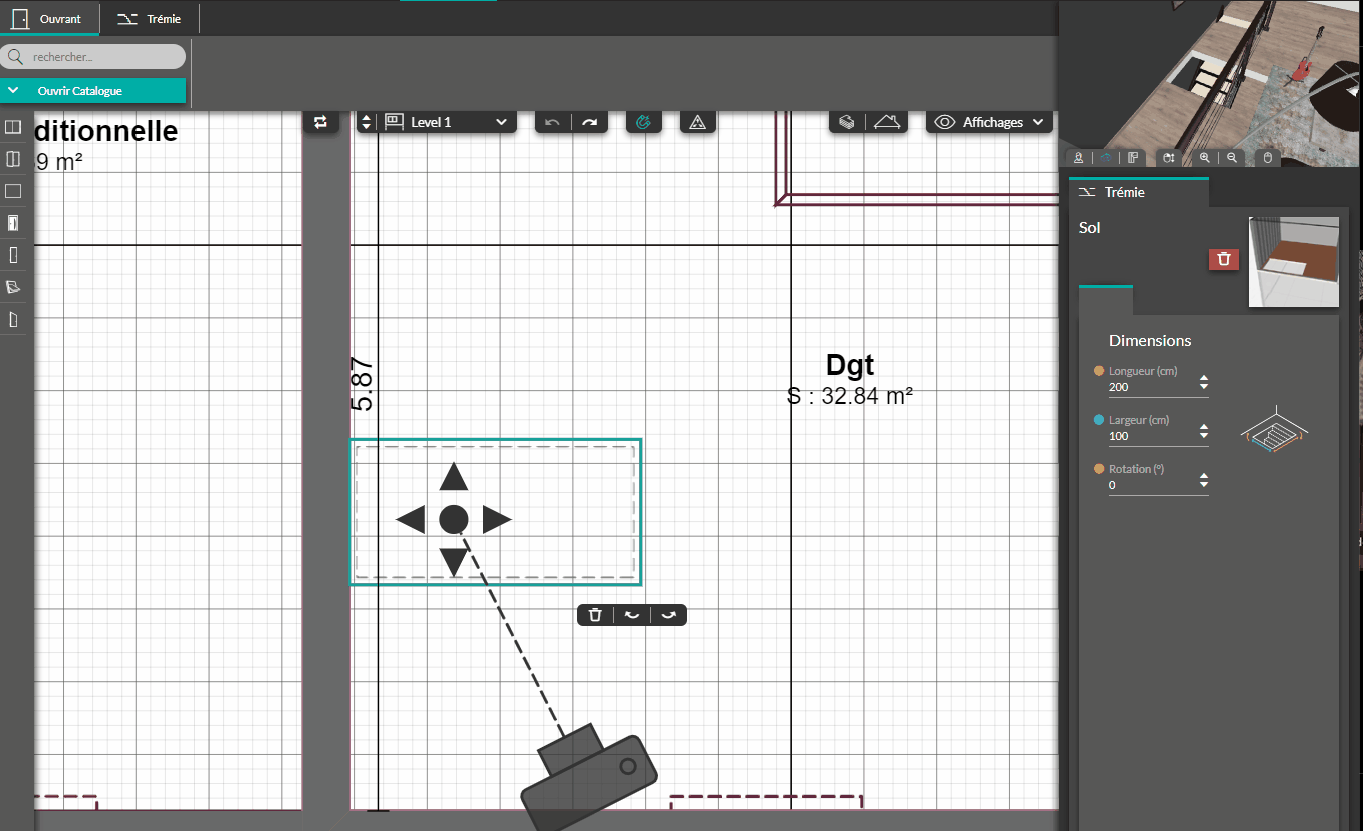

Personnaliser votre trémie
1. Si cette dernière n'est pas sélectionnée, cliquer sur votre trémie sur le plan.
2. Dans la colonne de droite, changer les paramètres de votre trémie : longueur, largeur, angle de rotation.
💡N'hésitez pas à aligner les pointillés de votre trémie sur les bords de murs (pour couper les plinthes) ou à l'extérieur des murs (pour couper la dalle dans vos ouvrants interniveaux)
/3-02%20Personnaliser%20tr%C3%A9mie.gif?width=688&height=419&name=3-02%20Personnaliser%20tr%C3%A9mie.gif)
❗Les trémies au sol retirent automatiquement leur superficie de la pièce.
3. Depuis l’étape "Produit", vous pourrez ajouter vos escaliers (catalogue dédié) et/ou garde-corps au bord de votre trémie (catalogue "Bâtiment > Sécurité > Garde-corps").

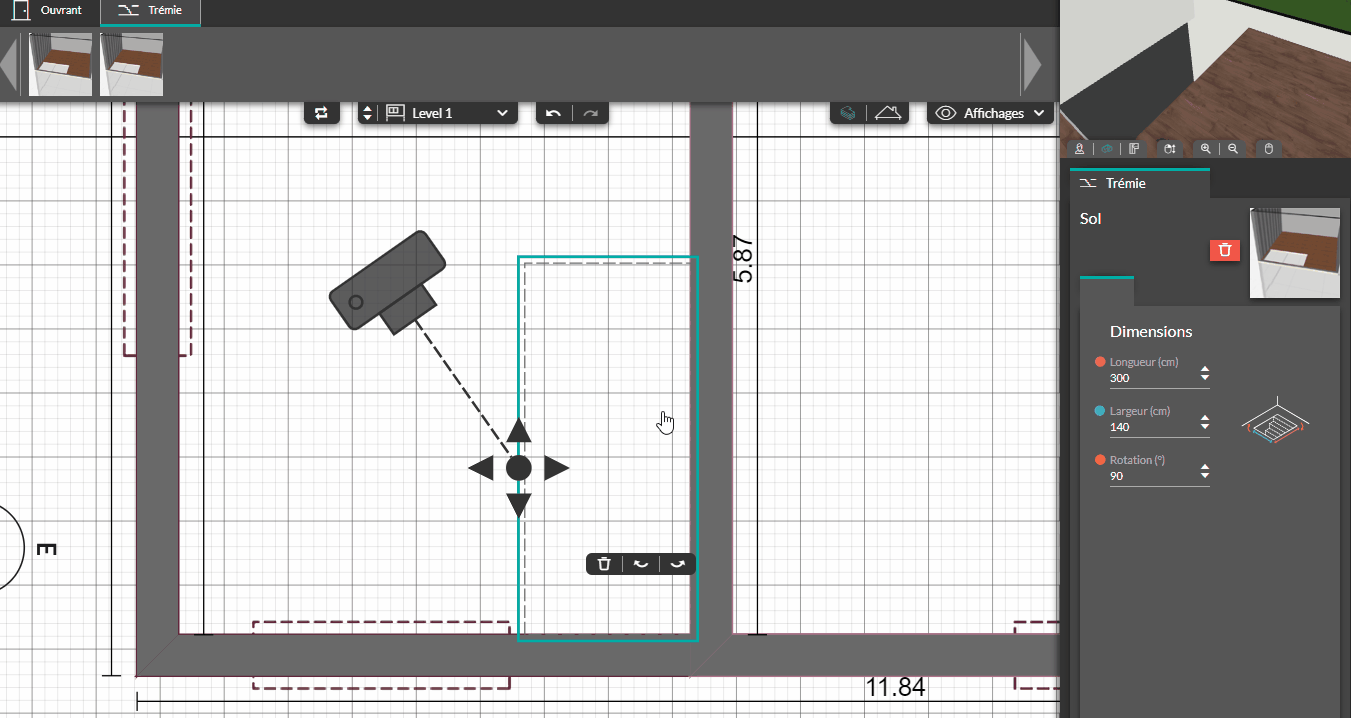

Cas particulier : la trémie en L
Lorsque vous avez besoin de personnaliser la forme de votre trémie, vous pouvez assembler plusieurs "trémie".
1. Après avoir positionné une première trémie, cliquer à nouveau sur la vignette trémie depuis le menu dédié
2. Positionner votre nouvelle "plaque" trémie sur votre plan et ajuster éventuellement ses dimensions
3. Ajuster les positions de vos deux trémies afin de représenter le trou souhaité dans la dalle.
/3-02%20Tr%C3%A9mie%20en%20L.gif?width=688&height=366&name=3-02%20Tr%C3%A9mie%20en%20L.gif)
❗Sur le plan, l'ensemble des "trémies" sera représenté par un dessin pointillé unique.
/3-02%20Tr%C3%A9mie%20en%20L%20dessin.png?width=179&height=135&name=3-02%20Tr%C3%A9mie%20en%20L%20dessin.png)
/imageHD2024-04-16_061830.jpg?width=688&height=387&name=imageHD2024-04-16_061830.jpg)
(Ex de trémie d'escalier)
