Ajouter des symboles sur le plan 2D

1. Rendez-vous à l'étape "Indications" et sélectionnez l'outil "Symbole".

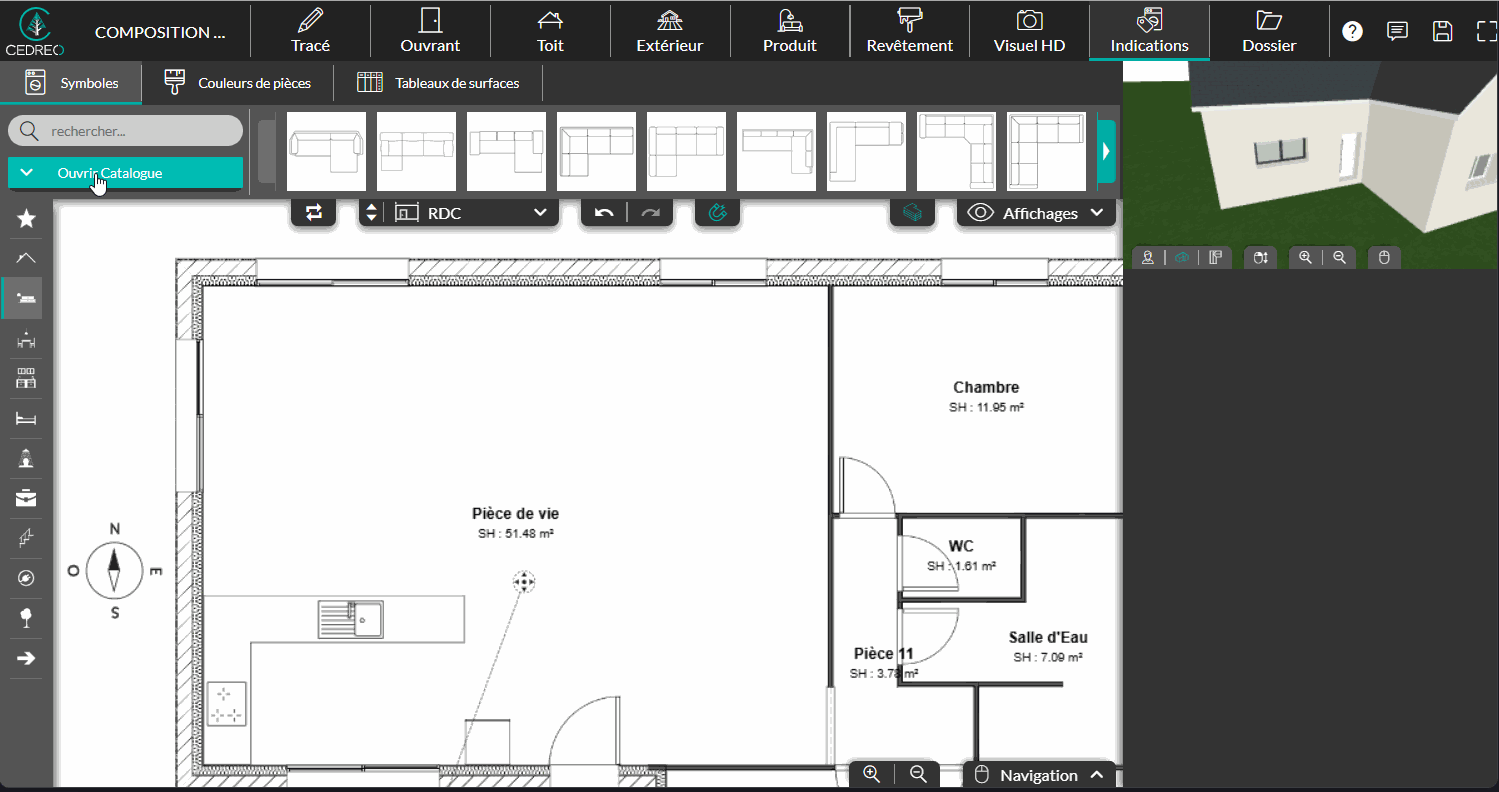

2. Recherchez et sélectionnez le symbole voulu, soit par la barre de recherche soit dans le catalogue proposé.

3. Avec le clic gauche de la souris, cliquez sur l'endroit du plan où vous souhaitez positionner votre symbole (vous pouvez le déplacer en faisant clic gauche maintenu sur le symbole).

💡 Aidez vous des flèches du clavier pour positionner votre symbole avec plus de précision grâce à l'option de cotes instantanées.

4. Dans le panneau de droite, et à l'aide des boutons d'option, vous pouvez :

"Copier" le symbole.
Appliquer un "Effet miroir" (vertical ou horizontal) à votre symbole, en modifiant son axe de symétrie (cela s'avèrera utile pour les escaliers par exemple).

5. Dans le premier onglet "Paramètres globaux" (représenté par un "point i"), vous pouvez redimensionner et faire pivoter le symbole.

💡 Avec l'option "Conserver des proportions", les dimensions changent de manière proportionnelle. Si vous modifiez la largeur, la longueur changera automatiquement.

❗À tout moment, vous pouvez "Réinitialiser les dimensions" du symbole en utilisant l'option en haut à droite de l'encadré représentée par ce symbole :

6. Dans le second onglet "Mise en forme" (représenté par une palette de couleur), vous pouvez modifier son style (couleur et type de trait).

❗À noter que l' outil "Symboles" est également accessible depuis l'étape "Dossier" sur tous vos types de plan (plan d'étage, plan de masse, de toit, de façade et de coupe) et fonctionne de la même manière.

Ajouter des symboles sur le plan 2D

Initial - Une fois vos plans finalisés, vous pouvez ajouter des symboles techniques sur ces derniers.
