Ajouter et personnaliser vos cotes

• Les différents types de cote
• Supprimer une cote ajoutée
• Cas d'usage

Les différents types de cote

À l’étape "Dossier", lorsque vous sélectionnez un plan, l’outil "Cote" vous permet d’ajouter des dimensions adaptées au type de plan choisi. Au total, il existe cinq types de cotes.

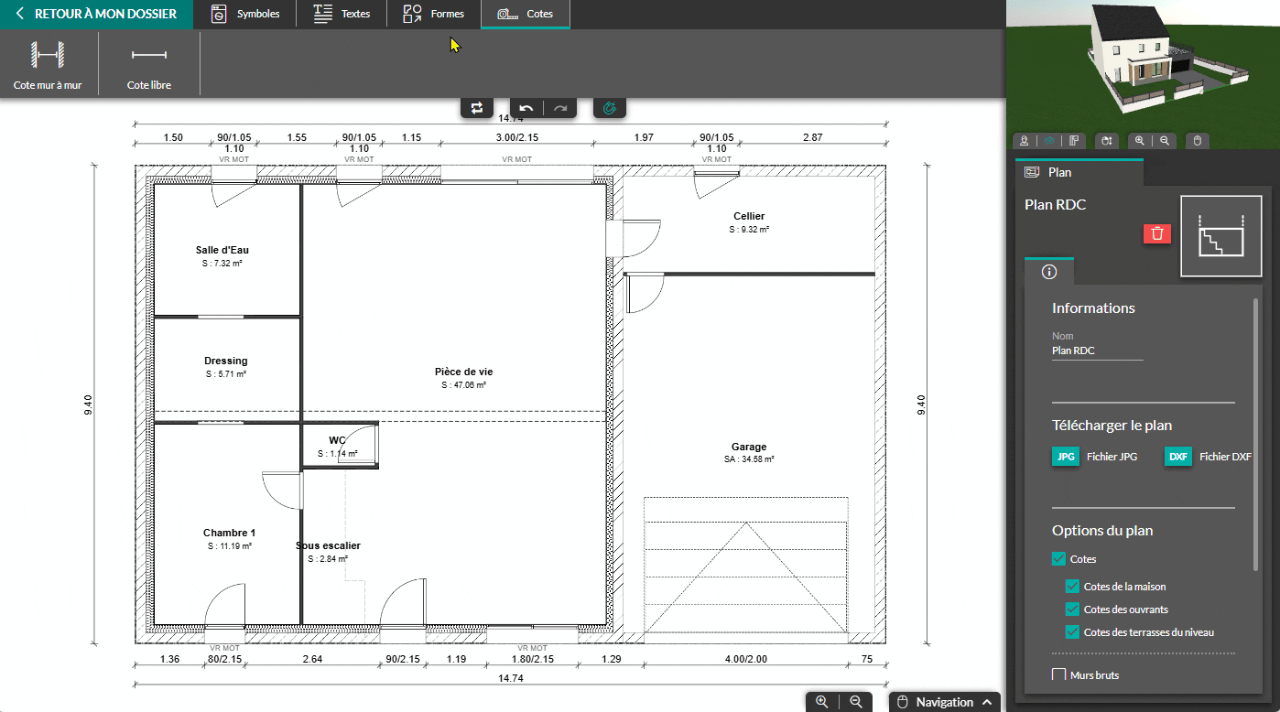

• Cote mur à mur

Ces côtes permettent d’ajouter des dimensions verticales ou horizontales à l’intérieur du plan. Un guide vous accompagne en vous invitant à définir un point de départ et un point d’arrivée le long sur un axe vertical ou horizontal. Pour ajouter une cote mur à mur :

1. Sélectionnez l'outil "Cote" puis "Cote mur à mur".

2. Déplacez le curseur de la souris pour définir l'orientation des cotes à créer.

3. Cliquez sur un premier point, puis sur un second parmi ceux proposés par le logiciel afin de créer les cotes entre ces deux points.

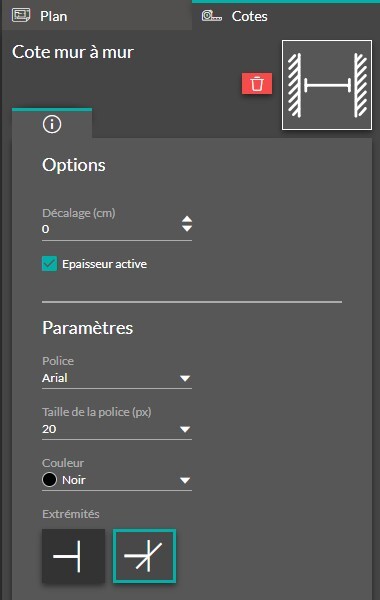

Il est ensuite possible de personnaliser les cotes mur à mur en cliquant dessus, puis en modifiant leurs paramètres dans le panneau d’options à droite.

Options "Décalage" permet de déplacer l'ensemble d'une cote mur à mur pour une meilleure lisibilité du plan. "Epaisseur active" permet de montrer ou de cacher les cotes indiquant l'épaisseur des cloisons. Paramètres "Police" permet de modifier la police de caractère. "Taille de la police" permet d'augmenter ou de diminuer la taille du texte de la cote. "Couleur" permet de modifier la couleur du texte de la cote. "Extrémités" permet de choisir entre deux styles de finition des extrémités des cotes.

• Cote libre

Les cotes libres permettent d’ajouter une dimension sans contrainte. Elles ne relient pas nécessairement deux éléments du plan et ne sont pas obligatoirement horizontales ou verticales. Pour ajouter une cote libre sur votre plan :

1. Sélectionnez l'outil "Cote" puis "Cote libre".

2. Cliquez une première fois sur le plan puis une seconde fois pour créer la cote.

💡 Les cotes libres peuvent s’appuyer sur un symbole comme point de départ ou d’arrivée grâce à un système d’aimantation.

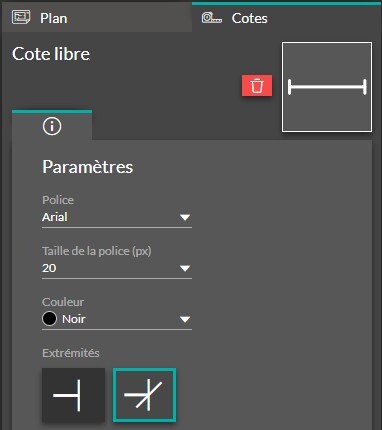

Lorsque vous sélectionnez une "cote libre" vous pouvez la paramétrer en accédant au panneau d'options à droite.

Paramètres "Police" permet de modifier la police de caractère. "Taille de la police" permet d'augmenter ou de diminuer la taille du texte de la cote. "Couleur" permet de modifier la couleur du texte de la cote. "Extrémités" permet de choisir entre deux styles de finition des extrémités des cotes

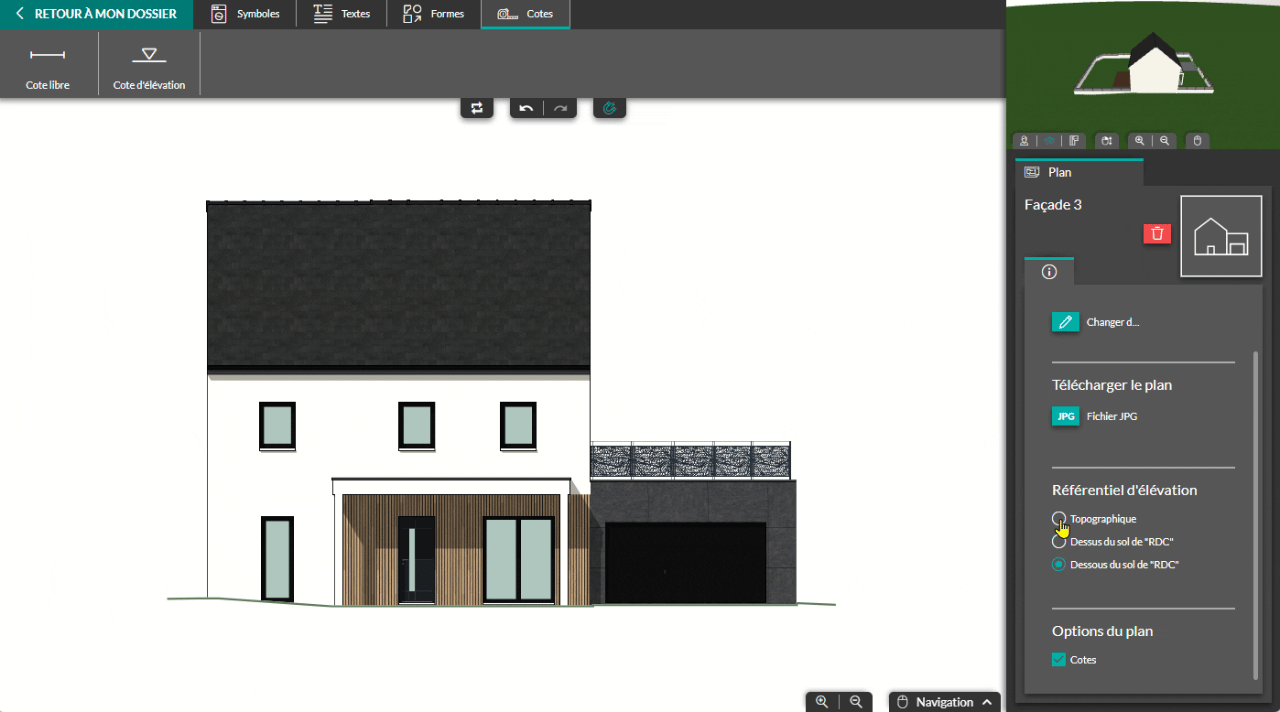

• Cote d'élévation

Ces cotes vous permettent d’indiquer une hauteur par rapport au niveau 0 du référentiel d’élévation choisi dans l'onglet paramètres globaux du plan (Topographique, Dessus du sol du "RDC" ou Dessous du sol du "RDC"). Elle dispose d’un système d’aimantation facilitant son insertion. Un trait vert en pointillés indique le niveau de référence de l’élévation.

Pour ajouter un cote d'élévation sur un plan de façade ou de coupe :

1. Sélectionnez l'outil "Cote" puis "Cote d'élévation".

2. Déplacez le curseur de la souris et cliquez pour positionner la cote.

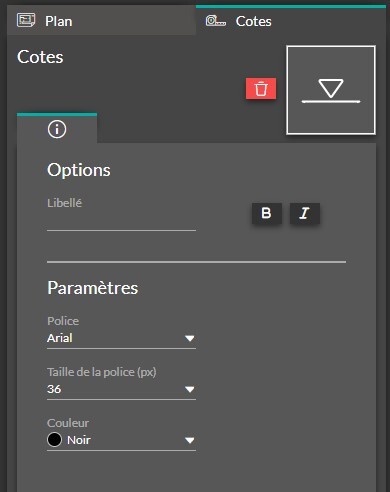

Lorsque vous sélectionnez une cote d'élévation vous pouvez la paramétrer à l'aide du panneau d'options à droite.

Options "Libellé" permet d'ajouter un texte au dessus de la cote. Il est possible de le mettre en forme en gras ("B") et/ou en italique ("I"). Paramètres "Police" permet de modifier la police de caractère. "Taille de la police" permet d'augmenter ou de diminuer la taille du texte de la cote. "Couleur" permet de modifier la couleur du texte de la cote.

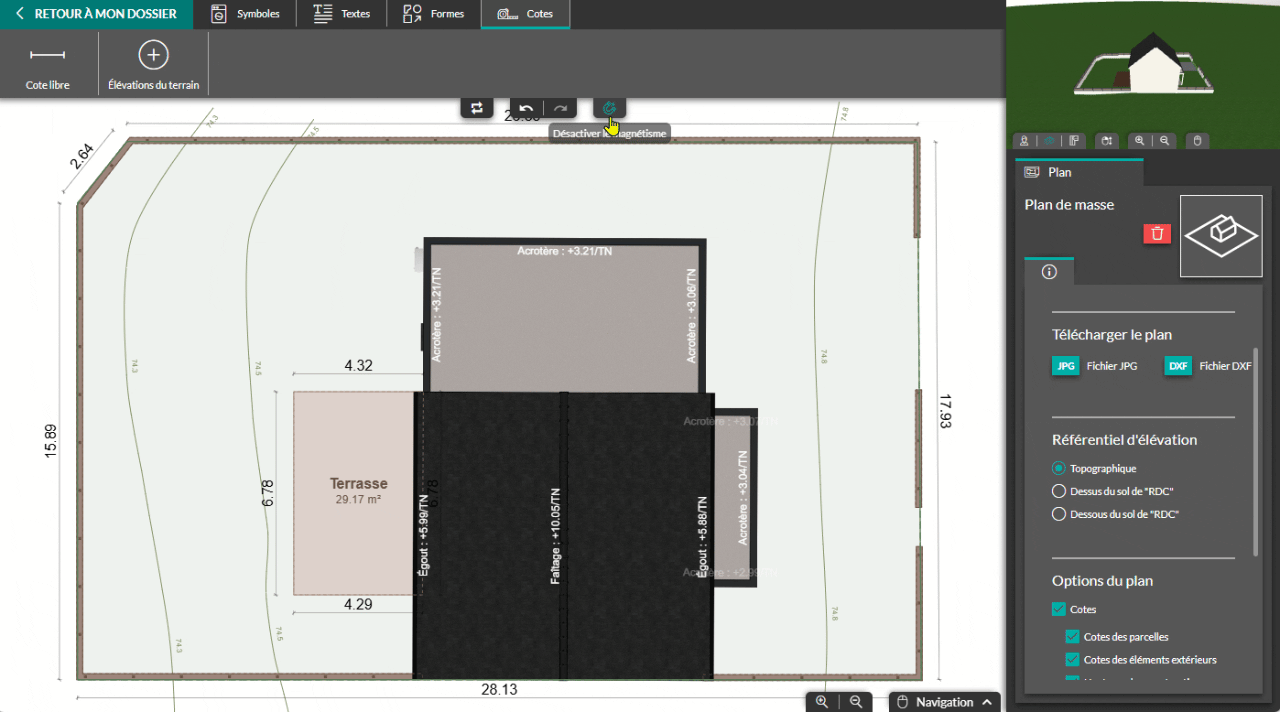

• Cote "Elévations du terrain"

Les cotes "Elévations du terrain" permettent de définir deux points, correspondant respectivement à l’élévation du terrain naturel (TN) et du terrain fini (TF), référencés au niveau 0 du système d’élévation choisi dans l'onglet paramètres globaux du plan (Topographique, Dessus du sol du "RDC" ou Dessous du sol du "RDC"). Pour ajouter une cote "Elévations du terrain" sur un plan de masse :

1. Sélectionnez l'outil "Cote" puis "Elévations du terrain".

2. Déplacez le curseur de la souris sur le plan et cliquez pour positionner le point avec les cotes indiquant simultanément les élévations TN et TF.

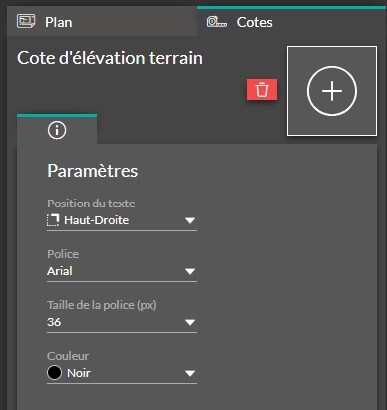

Lorsque vous sélectionnez une cote "Elévations du terrain" vous pouvez la paramétrer à l'aide du panneau d'options à droite.

Paramètres "Position du texte" permet de choisir la position du texte par rapport au point (Haut-Droite / Haut-Gauche / Bas-Droite / Bas-Gauche). "Police" permet de modifier la police de caractère. "Taille de la police" permet d'augmenter ou de diminuer la taille du texte de la cote. "Couleur" permet de modifier la couleur du texte de la cote.

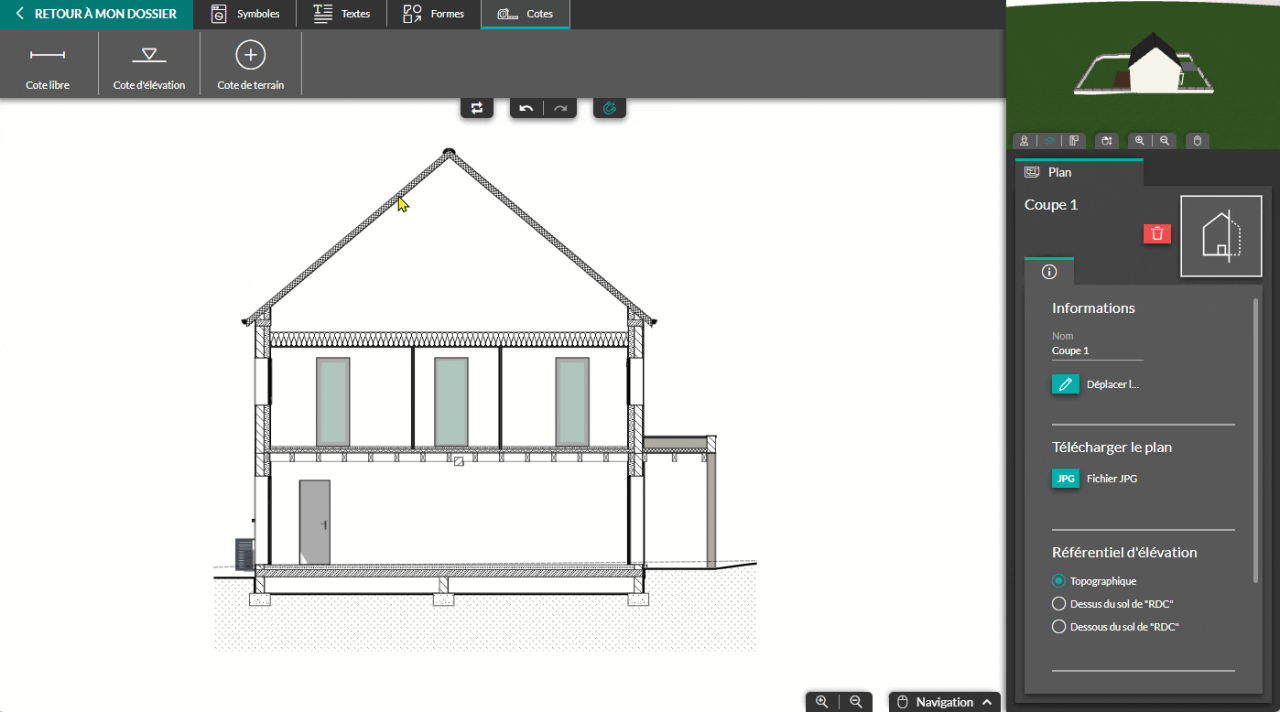

• Cote de terrain

Les cotes de terrain permettent de définir deux points, correspondant respectivement à l’élévation du terrain naturel (TN) et du terrain fini (TF), référencés au niveau 0 du système d’élévation choisi dans l'onglet paramètres globaux du plan (Topographique, Dessus du sol du "RDC" ou Dessous du sol du "RDC"). Pour ajouter une cote de terrain sur un plan de coupe :

1. Sélectionnez l'outil "Cote" puis "Cote de terrain".

2. Déplacez le curseur de gauche à droite : un trait vertical avec deux points indique les élévations TN et TF. Cliquez pour positionner simultanément les deux cotes.

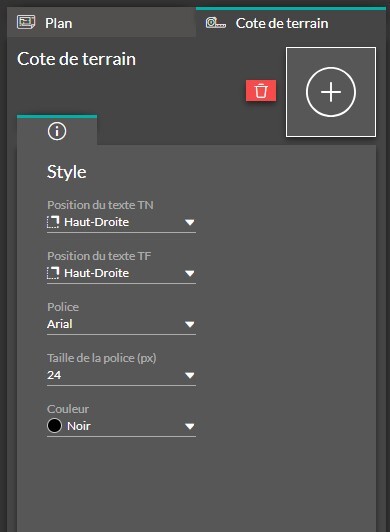

Lorsque vous sélectionnez une "cote de terrain" vous pouvez la paramétrer à l'aide du panneau d'options à droite.

Style "Position du texte TN" permet de choisir la position du texte TN par rapport au point (Haut-Droite / Haut-Gauche / Bas-Droite / Bas-Gauche). "Position du texte TF" permet de choisir la position du texte TF par rapport au point (Haut-Droite / Haut-Gauche / Bas-Droite / Bas-Gauche). "Police" permet de modifier la police de caractère. "Taille de la police" permet d'augmenter ou de diminuer la taille du texte de la cote. "Couleur" permet de modifier la couleur du texte de la cote.

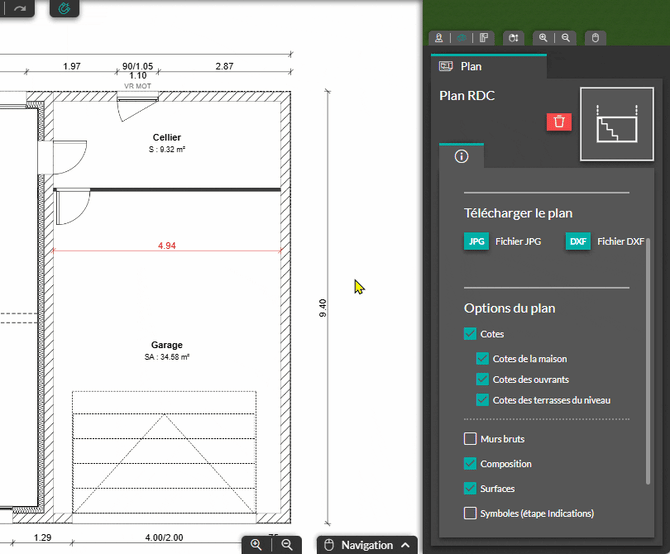

Supprimer une cote ajoutée

Tous les types de cotes ajoutées manuellement (cote mur à mur, cote libre, cote d'élévation, cote "Elévations du terrain" ou cote de terrain) peuvent être supprimés, contrairement aux cotes automatiques qui peuvent uniquement être masquées sur un plan.

Pour supprimer une cote ajoutée :

1. Sélectionnez la cote concernée.

2. Cliquez sur la touche "Suppr" de votre clavier ou bien sur l'icone en forme de poubelle rouge dans le panneau d'options de droite.

Cas d'usage

Les types de cote que vous pouvez créer dépendent du plan que vous souhaitez éditer. Vous pouvez vous référer à la section des cotes de chaque type de plan à partir des liens ci-dessous :

• Plan de masse

• Plan d'étage

• Plan de coupe

• Plan de façade

• Plan de toit
