Ajouter et personnaliser un plan d'étage

---

• Ajouter un plan d'étage
• Éditer un plan d'étage
• Supprimer un plan d'étage

Ajouter un plan d'étage

1. Accédez à l'étape "Dossier" .

2. Cliquez sur l'encadré "Ajouter un plan d'étage" .

3. Si besoin saisissez un nom de plan d'étage et sélectionnez le niveau pour lequel vous souhaitez obtenir un plan d'étage.

4. Editez les informations du plan d'étage.
(voir les "Options du plan " dans Editer un plan d'étage)

5. Retournez à l'accueil de l'étape en cliquant sur "Retour à mon dossier".



Éditer un plan d'étage

Vous pouvez modifier ou ajouter les informations à faire apparaître sur un plan d'étage. Pour cela, cliquez sur la vignette représentant le plan à modifier et faites les mises à jour depuis les 4 points d'entrée suivants :

• Les paramètres globaux

Ces paramètres sont accessibles depuis l'onglet "Plan" dans le panneau de droite.

Informations "Nom" permet de renommer votre plan. Télécharger le plan Permet de télécharger le plan au format jpg et dxf. Options du plan "Cotes" permet d'afficher ou de masquer l'ensemble des cotes du plan. Vous pouvez choisir les types de cotes à afficher. "Murs bruts" permet d'afficher uniquement la structure des murs extérieurs. "Composition" permet d'afficher ou de masquer la composition des murs. "Surfaces" permet d'afficher ou de masquer les surfaces des différentes pièces. "Symboles (étape Indications)" permet d'afficher ou de masquer les symboles ajoutés à l'étape "Indications". "Toits" permet d'afficher ou de masquer le tracé d'une toiture. "Rose des vents" permet d'afficher ou masquer la rose des vents sur le plan.

• Les symboles

Comme à l'étape "Indications", l'outil "Symboles" vous permet également d'ajouter des symboles sur vos plans d'étage.

Pour plus de détails, voir :  Ajouter des symboles sur le plan 2D

• Les annotations

Vous avez la possibilité d'ajouter et de configurer du texte et des formes (lignes et flèches droites ou courbées mais aussi des formes comme des rectangles, des ellipse et des formes libres) sur le plan depuis les outils "Textes" et "Formes" :

Pour plus de détails sur l'outil "Formes", voir : Utiliser l'outil "Formes" pour vos documents

• Les cotes

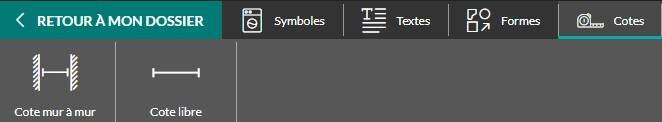

Ajoutez et personnalisez facilement des dimensions à vos plans d'étage grâce à l’outil "Cotes", qu’elles soient libres ou mur à mur.

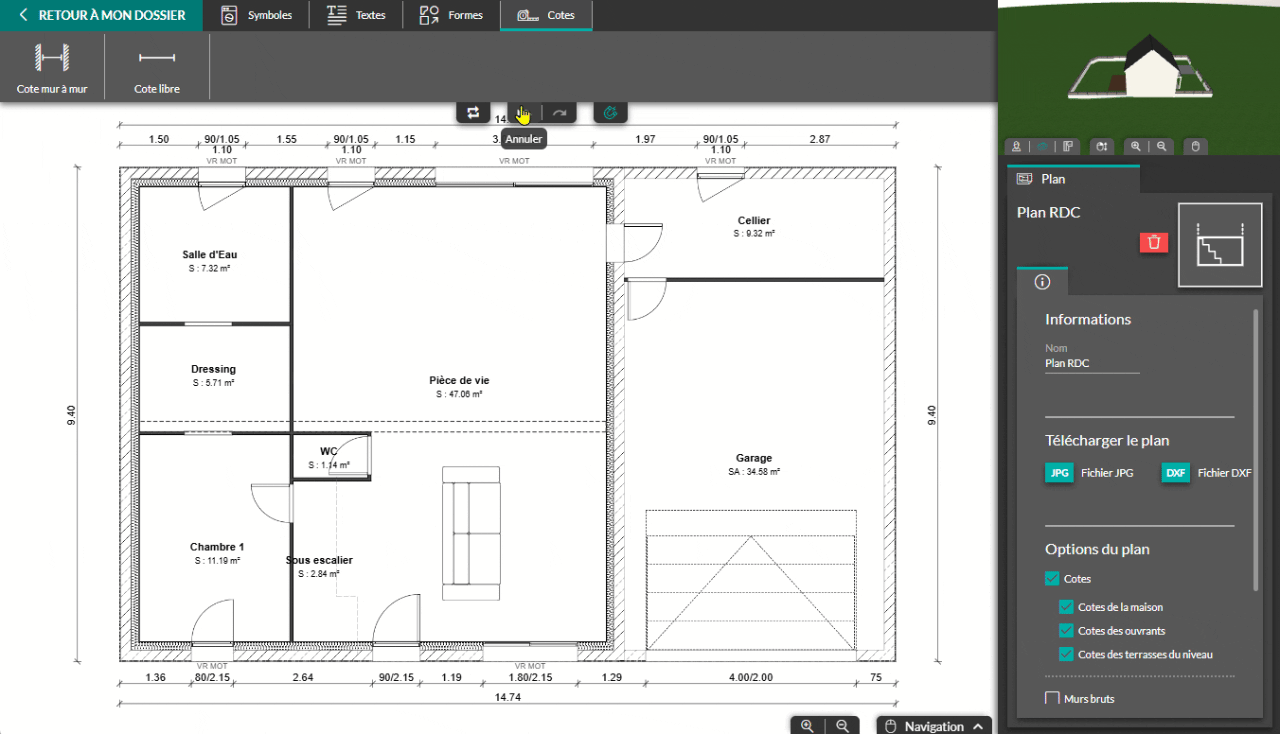

- "Cote mur à mur" permet d’ajouter des dimensions verticales ou horizontales à l’intérieur du bâtiment. Un guide vous accompagne en vous invitant à définir un point de départ et un point d’arrivée le long d’un axe vertical ou horizontal.

- "Cote libre" permet d’ajouter une dimension sans nécessiter d’élément de référence.



Vous pouvez personnaliser les cotes ajoutées (libres ou mur à mur), ainsi que les cotes par défaut, en cliquant dessus puis en modifiant leurs paramètres dans le panneau d’options à droite.

Pour plus de détails sur les cotes, voir : Ajouter et personnaliser vos cotes



Supprimer un plan d'étage

1. Depuis l'étape "Dossier", passez le pointeur de la souris sur le plan ajouté à supprimer.

2. Une icône rouge en forme de poubelle apparaît : cliquez dessus pour confirmer la suppression.
