Ajouter et personnaliser un plan de masse [module terrain]

INTERMÉDIAIRE - Cedreo crée des plans de masse par défaut de votre projet. Vous pouvez en ajouter et les personnaliser.



⚠️ Cette fonctionnalité est disponible uniquement si le module terrain est activé.

Ajouter un plan de masse

1. Accédez à l'étape "Dossier".

2. Cliquez sur "Ajouter un plan de masse".

3. Si besoin saisissez un nom de plan de masse.

4. Renseignez les informations du plan de masse.

5. Retournez à l'accueil de l'étape en cliquant sur "Retour à mon dossier".

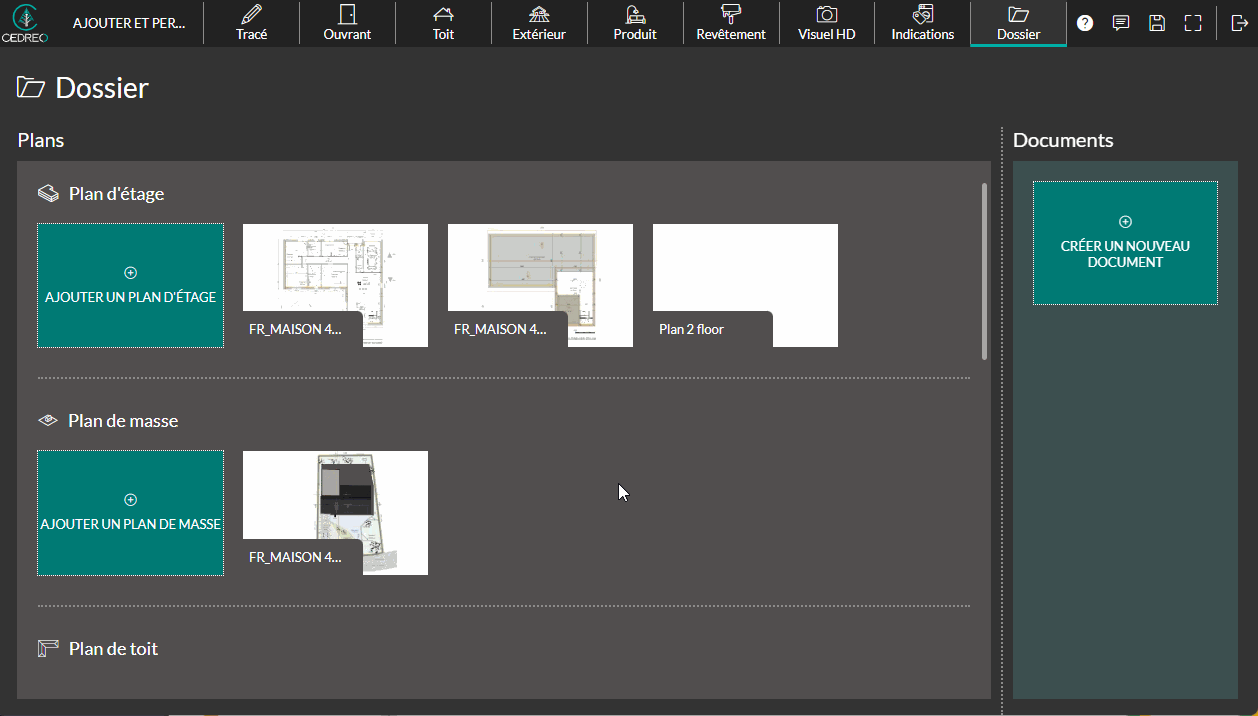

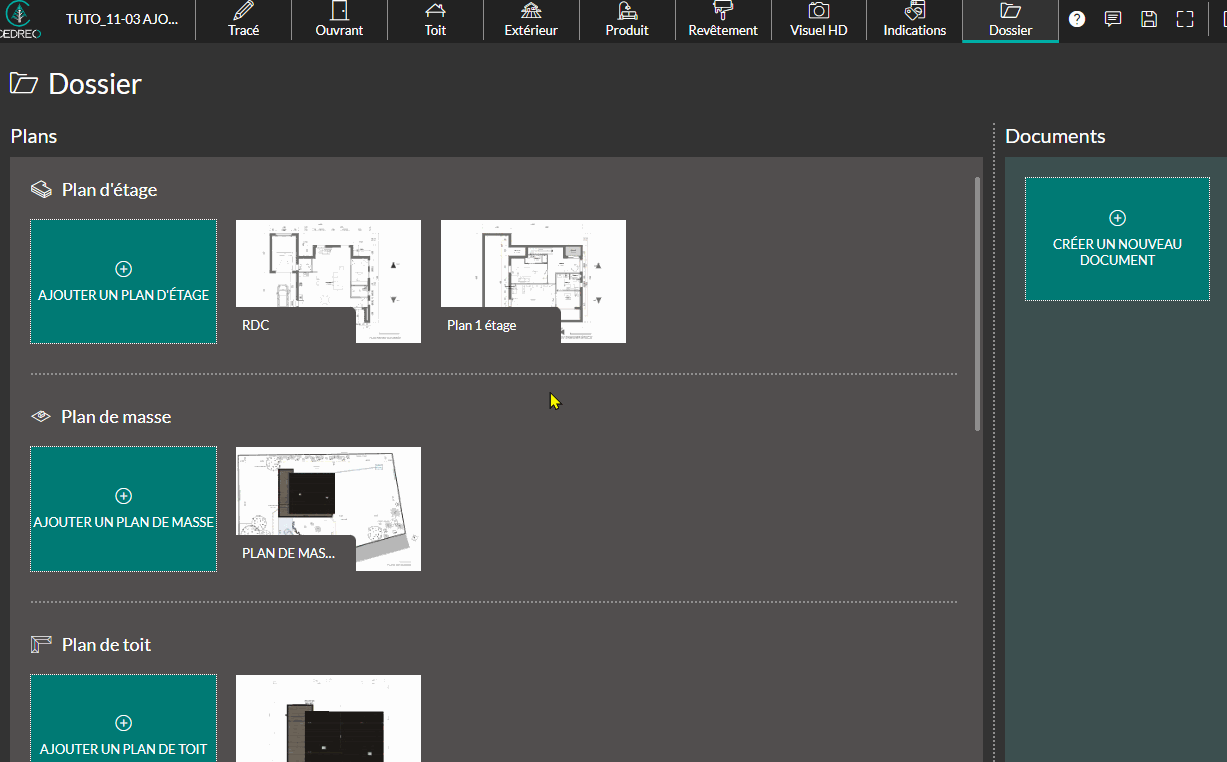

11-03 Ajouter_un_plan_de_masse

Modifier un plan de masse

Vous pouvez modifier ou ajouter les informations à faire apparaître sur un plan de masse. Pour ce faire, cliquez sur la vignette représentant le plan à modifier et effectuez les mises à jour à partir des quatre points d'accès suivants :

  • Les options du plan

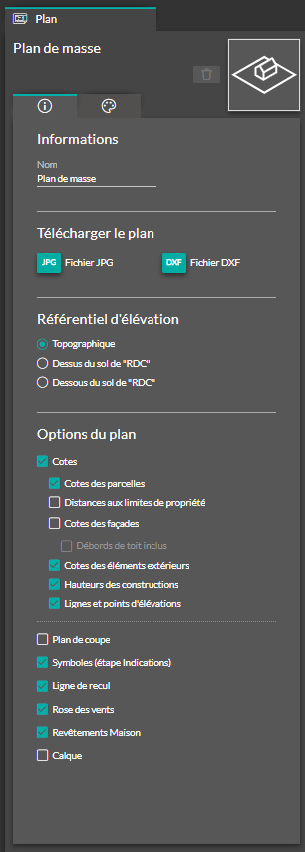

Ces options sont accessibles via l'onglet "Plan" du panneau de droite.

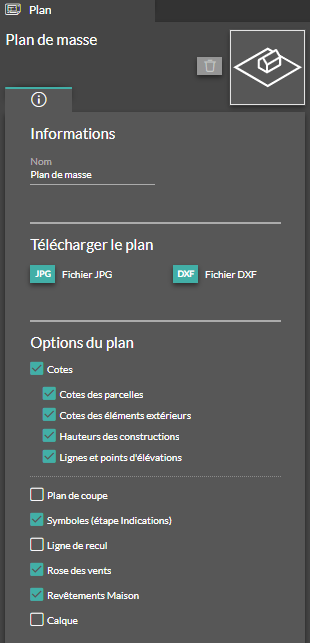

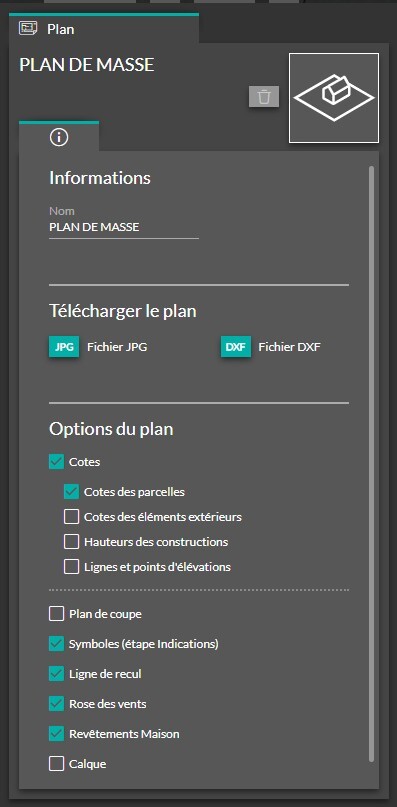

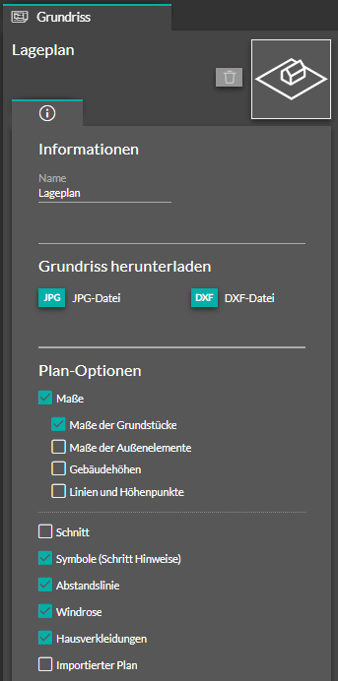

11-03 - Capture_Options plan de masse

Informations

  • "Nom" permet de renommer le plan.
Télécharger le plan
  • Permet de télécharger le plan au format jpg et dxf.

Options du plan

  • "Cotes" permet d'afficher ou de masquer toutes les cotes du plan.

  • "Plan de coupe" permet d'afficher ou de masquer les lignes qui représentent la position de la coupe créée pour le projet.
  • "Symboles (étape Indications)" permet d'afficher ou de masquer les symboles ajoutés à l'étape "Indications".

  • "Ligne de recul" permet d'afficher ou de masquer les lignes de recul créées dans "Tracé".
  • "Rose des vents" permet d'afficher ou de masquer la rose des vents sur le plan.
  • "Revêtements Maison" permet d'afficher ou de masquer les revêtements appliqués au bâtiment.

  • "Calque" permet d'afficher ou de masquer le plan importé dans "Tracé".

❗L'affichage de l'échelle graphique est disponible lorsque vous importez votre plan de masse dans votre document.


  • Les symboles

Comme dans l'étape "Indications", vous avez la possibilité d'ajouter des symboles sur vos plans de masse en utilisant l'outil "Symboles"

11-général ajout symbole

1. Recherchez et sélectionnez le symbole voulu, soit par la barre de recherche soit dans le catalogue proposé.

2. Avec le clic gauche de la souris, cliquez sur l'endroit du plan où vous souhaitez positionner votre symbole (vous pouvez le déplacer en faisant clic gauche maintenu sur le symbole).

3. Dans le panneau de droite, vous pouvez (dans un premier onglet) redimensionner / faire pivoter le symbole ou (dans un second onglet) modifier son style (couleur et type de trait).

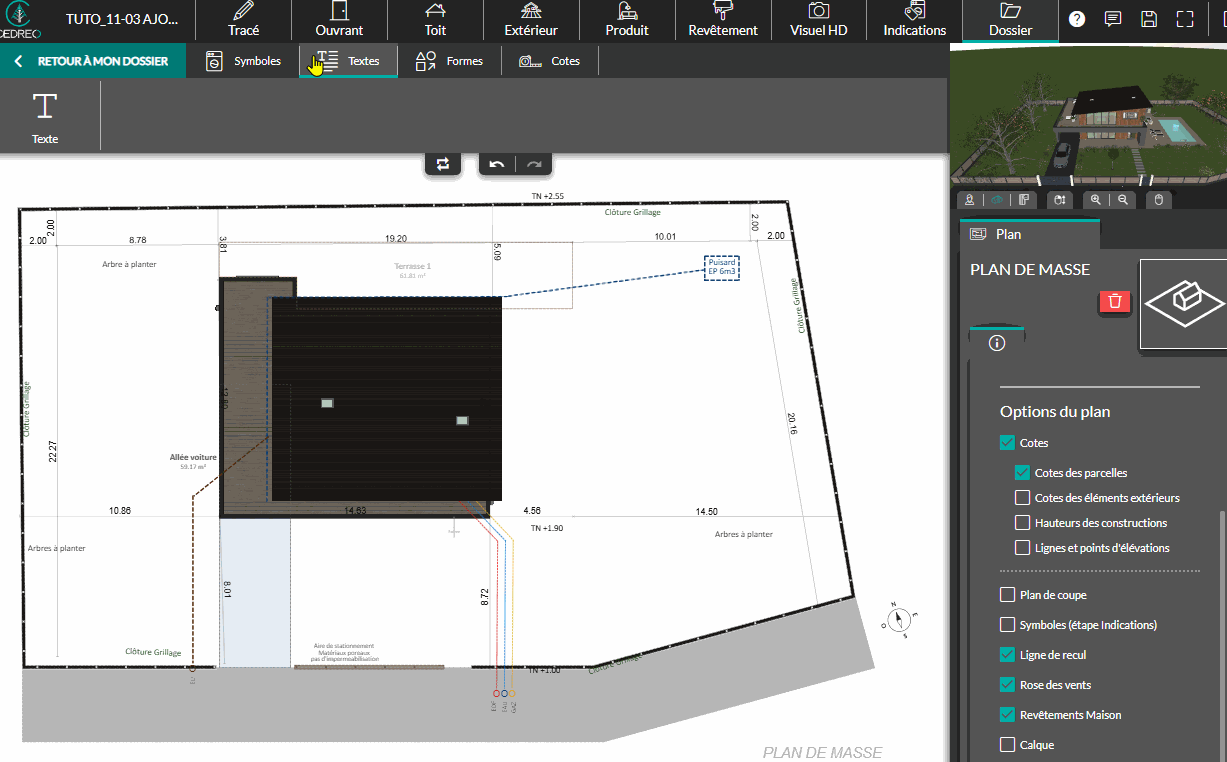

11-03 Modifier_un_plan_de_masse_Symboles

11-général effet miroir💡 Depuis le panneau de droite, vous pouvez appliquer un "effet miroir" à tous vos symboles afin d'en modifier leurs axes de symétrie (cela s'avèrera utile pour les escaliers par exemple).

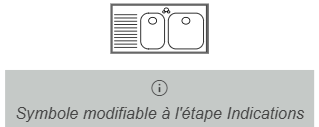

⚠️ Les symboles ajoutés depuis l'étape "Indications" ne peuvent être modifiés depuis 2 l'étape "Dossier".
(Un message sous le symbole vous le signifiera)

  • Les annotations

Vous pouvez utiliser les outils "Textes" et "Formes" pour ajouter des annotations et personnaliser le plan de masse :

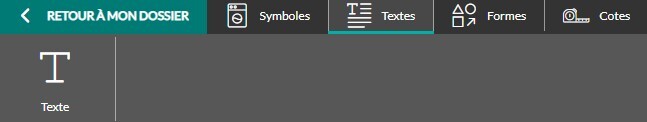

Texte

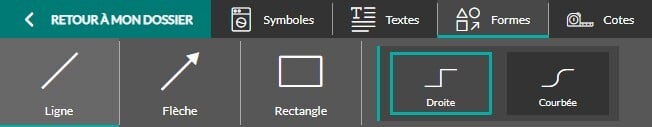

Tuto_11-02_Capture_Outil_formes

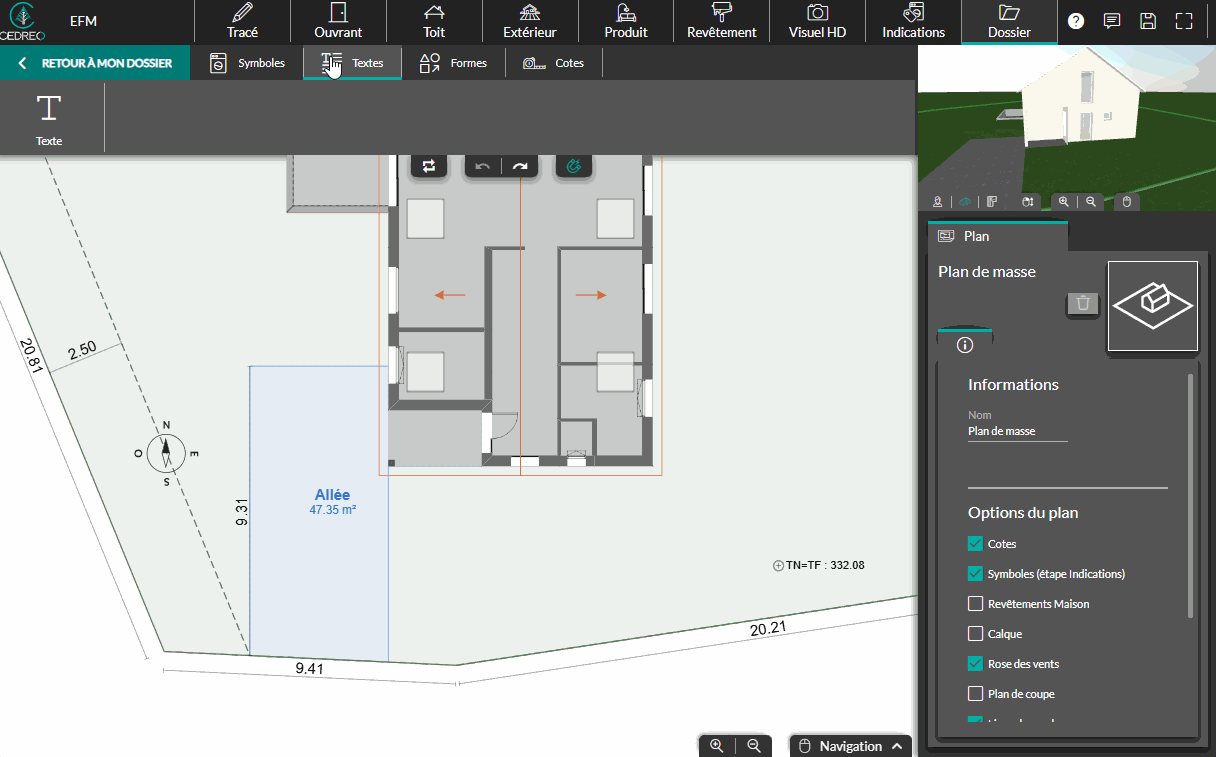

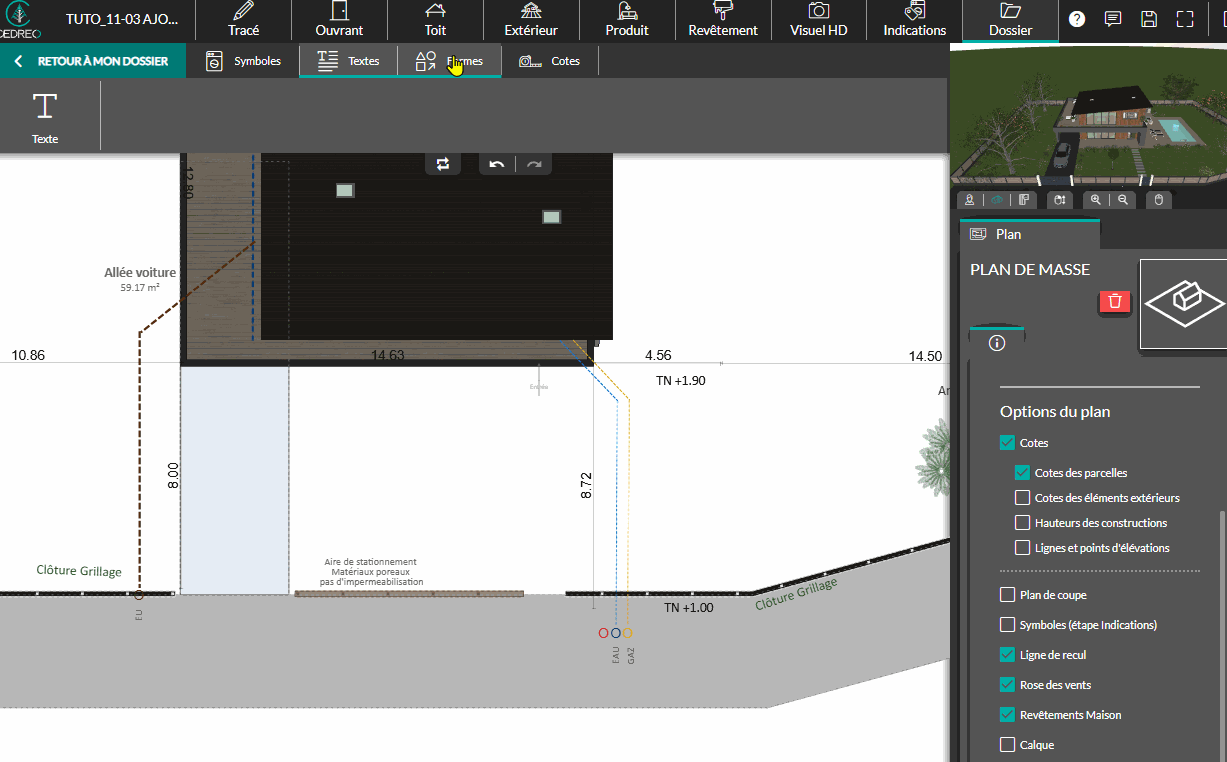

11-03 Modifier_un_plan_de_masse_Annotations

  • Les cotes

Vous pouvez utiliser l'outil "Cotes" pour ajouter des cotes libres et des cotes d'élévation du terrain (TN / TF) à vos plans de masse.

11-03 Cotes

La fonctionnalité "Cote libre" vous permet d’ajouter une cote sans qu’il soit nécessaire de disposer d’un élément de référence.

L’outil "Elévation du terrain" vous offre quant à lui la possibilité de placer un point indiquant à la fois l’élévation du terrain naturel (TN) et celle du terrain fini (TF).

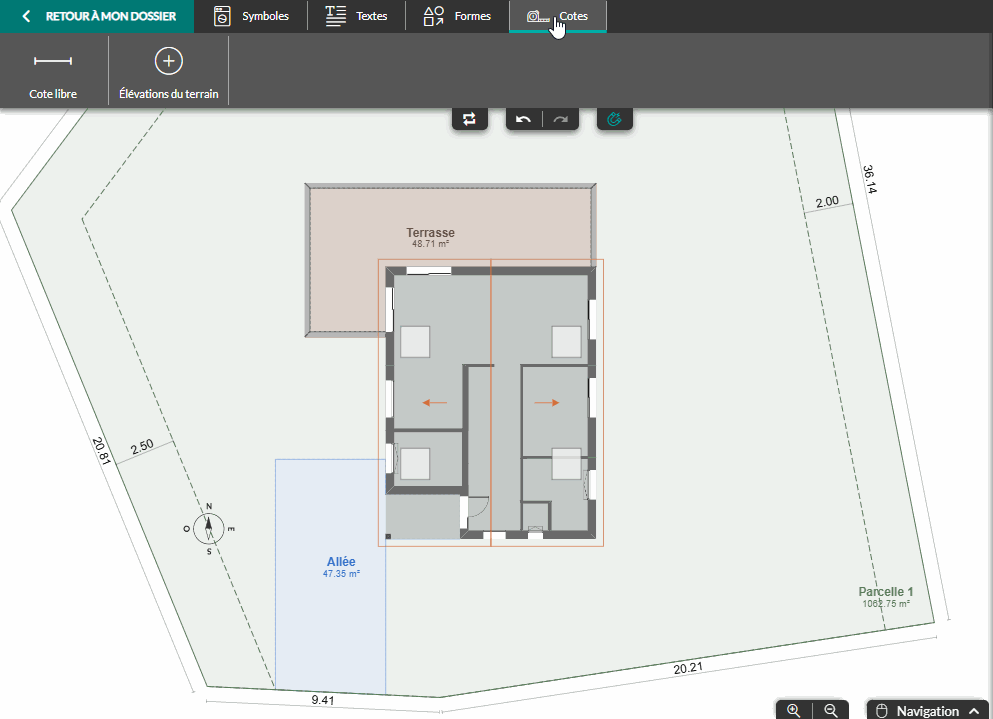

11-03 cote manuelle + tf tn

Supprimer un plan de masse

1. Dans l'étape "Dossier", passez le curseur de la souris sur le plan de masse à supprimer.

2. Une icône rouge en forme de poubelle apparaît : cliquez dessus pour confirmer la suppression.

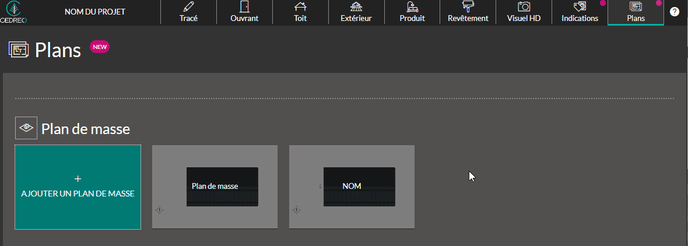

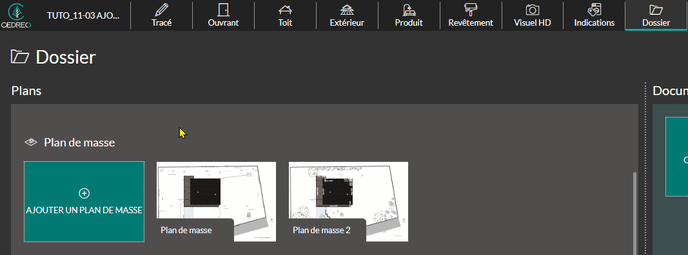

11-03 Supprimer_un_plan_de_masse
