Ajouter et personnaliser un plan de façade

INTERMÉDIAIRE - Les plans de façade vous permettent de créer des documents techniques annotés

⚠️ Cette fonctionnalité est disponible uniquement si le module terrain est activé.

ℹ️ Contrairement aux plans d'étage et de masse, le logiciel ne génère pas de plan de façade par défaut.

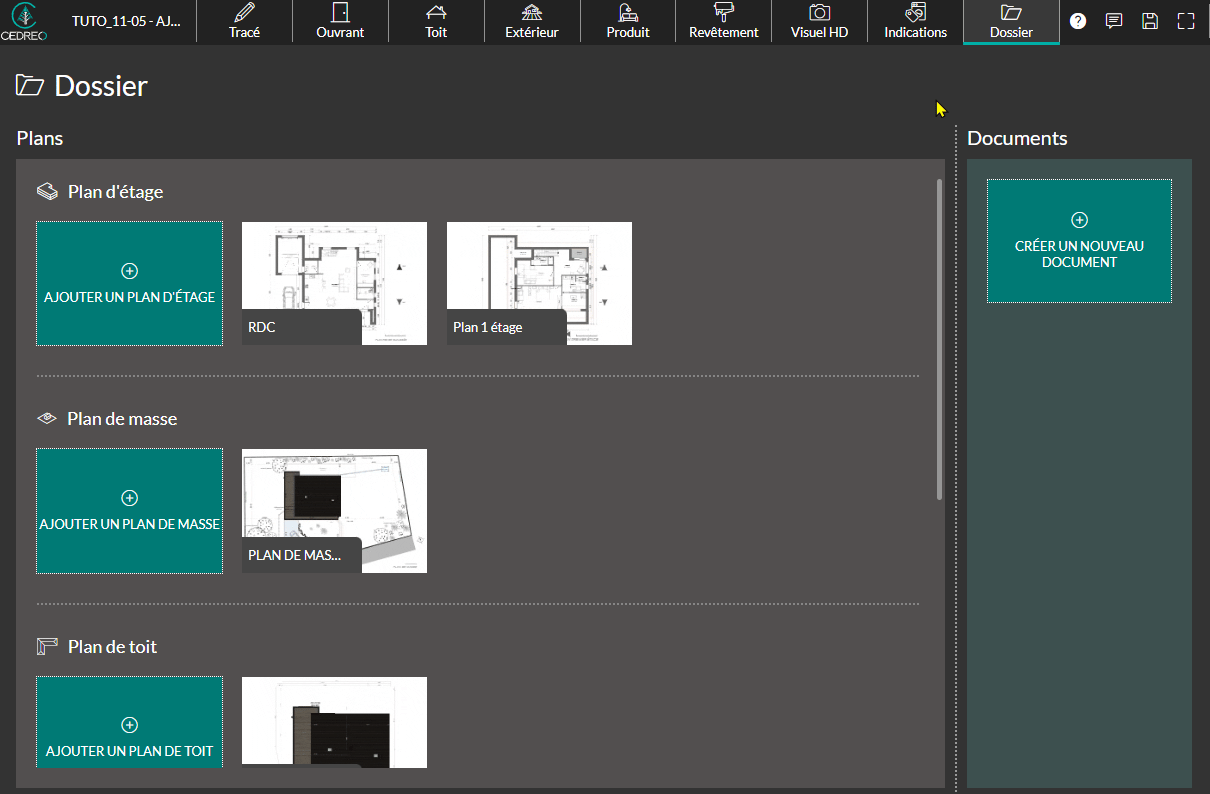

Ajouter un plan de façade

1. Accédez à l'étape "Dossier" .

2. Cliquez sur l'encadré "Ajouter un plan de façade" .

3. Sélectionnez la caméra correspondant à la façade dont vous souhaitez générer le plan.

4. Si besoin saisissez un nom de plan de façade.

5. Configurez le cadrage du plan.

6. Retournez à l'accueil de l'étape en cliquant sur "Retour à mon dossier".

11_05 - Ajouter plan de façade



Éditer un plan de façade

Vous pouvez modifier ou ajouter les informations à faire apparaître sur un plan de façade. Pour cela, cliquez sur la vignette représentant le plan à modifier et faire les mises à jour depuis les 4 points d'entrée suivants :

  • Les paramètres globaux

Ces paramètres sont accessibles depuis l'onglet "Plan" dans le panneau de droite.

Capture_Option du plan



Informations

  • "Nom" permet de renommer votre plan.

  • "Changer la façade" permet de sélectionner une autre caméra parmi celles proposées afin de générer un plan de façade.

Télécharger le plan

  • "Fichier JPG" permet de télécharger le plan au format jpg.

Options du plan

  • "Cotes" permet de montrer ou cacher les cotes libres ou d'élévation.

ℹ️ L'affichage de l'échelle graphique est disponible lorsque vous importez votre plan de façade dans votre document.

  • Les symboles

 Comme à l'étape "Indications", l'outil "Symboles" vous permet également d'ajouter des symboles sur vos plans de façade.

11-général ajout symbole

    Pour plus de détails, voir :  Ajouter des symboles sur le plan 2D

  • Les annotations

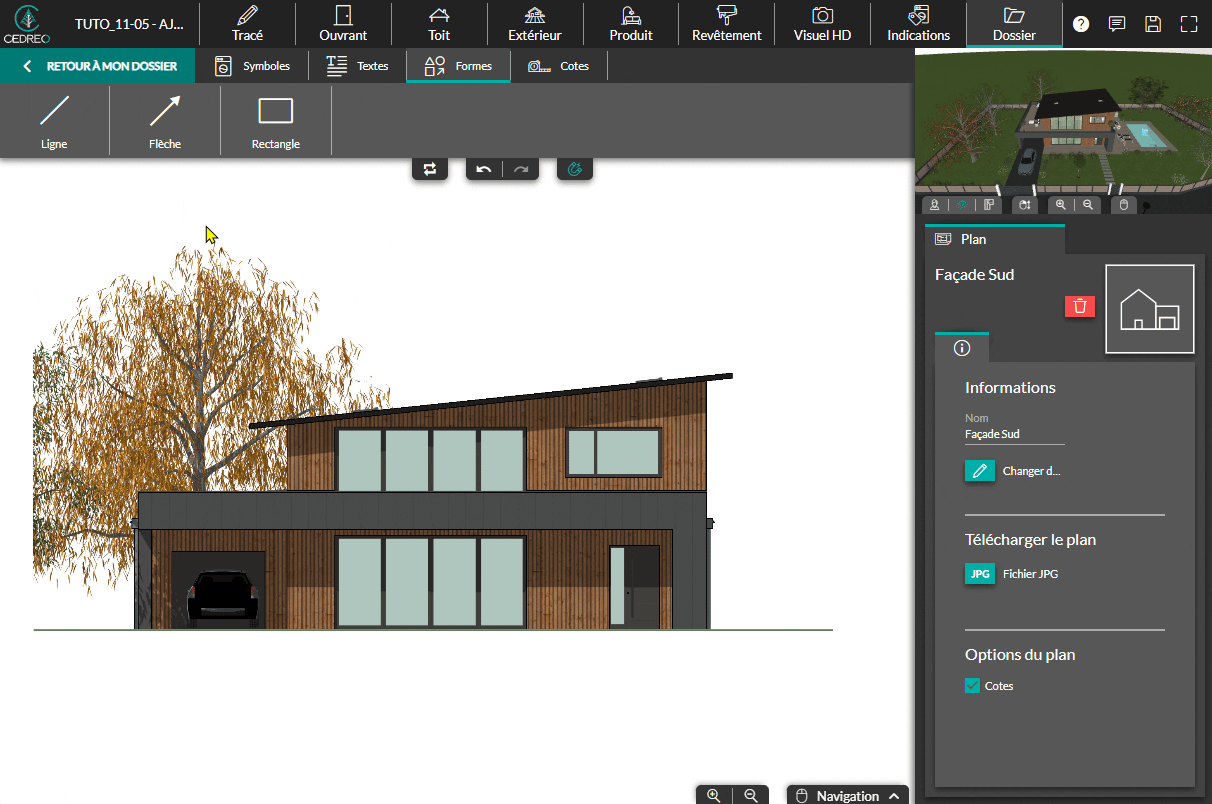

Vous avez la possibilité d'ajouter et de configurer du texte et des formes (lignes et flèches droites ou courbées mais aussi des formes comme des rectangles, des ellipse et des formes libres) sur le plan depuis les outils "Textes" et "Formes" .

Pour plus de détails sur l'outil "Formes", voir : Utiliser l'outil "Formes" pour vos documents

Texte

11-06 Outil Formes

11_05 - Annotations


  • Les cotes

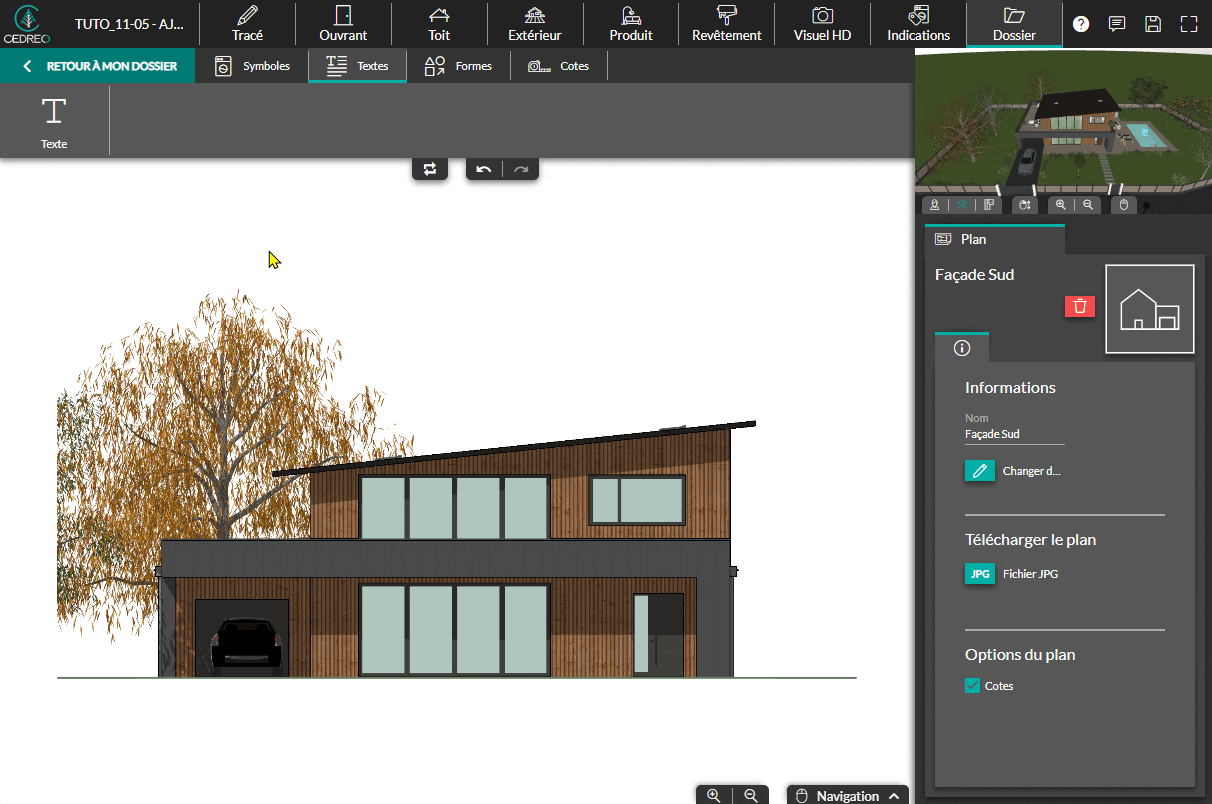

Vous pouvez utiliser l'outil "Cotes" pour ajouter des cotes libres ainsi que des cotes d'élévation à vos plans de façade. Il est ensuite possible de les personnaliser en les sélectionnant, puis en ajustant leurs paramètres dans le panneau de droite.

Pour plus de détails sur les cotes, voir : Ajouter et personnaliser vos cotes

11-05 - Capture_ Cote


11_05 - Cotes

💡 Sélectionnez le référentiel d’élévation dans le panneau de droite : "Topographique" , "Dessus du sol de RDC" ou "Dessous du sol de RDC". Les cotes du plan s’ajustent automatiquement.

Supprimer un plan de façade

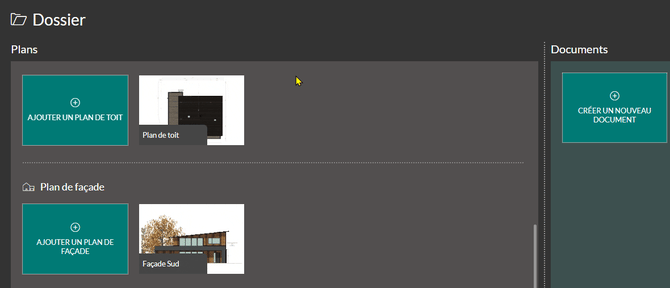

1. Depuis l'étape "Dossier", passez le pointeur de la souris sur le plan ajouté à supprimer.

2. Une icône rouge en forme de poubelle apparaît : cliquez dessus pour confirmer la suppression.

11_05 - Supprimer
