Einen Schnitt hinzufügen und anpassen

INTERMEDIÄR - Schnitte ermöglichen die Erstellung kommentierter technischer Dokumente

• Einen Schnitt hinzufügen

• Einen Schnitt bearbeiten

• Einen Schnitt löschen

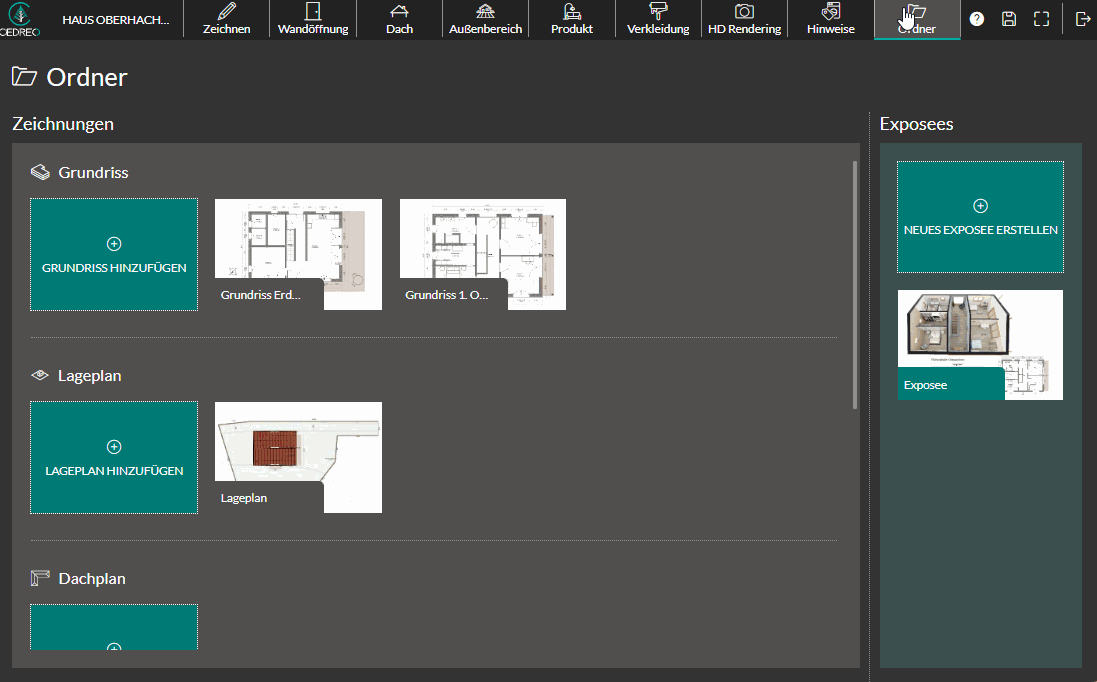

Fügen Sie einen Schnitt hinzu

1.  Rufen Sie den Schritt „Ordner“ auf
2.  Klicken Sie auf das Feld „Schnitt hinzufügen“.
3.  Positionieren Sie den Schnitt
4.  Benennen Sie Ihren Plan
5.  Konfigurieren Sie den Bildausschnitt des Schnittes

6.  Kehren Sie zur Seite „Ordner“ zurück

Bearbeiten Sie einen Schnitt

Wenn Sie die auf einem Schnittplan angezeigten Informationen ändern möchten, können Sie diese jederzeit ändern. Klicken Sie dazu auf die Miniaturansicht des zu ändernden Plans und nehmen Sie die Aktualisierungen über die folgenden drei Einstiegspunkte vor:

1.  Grundoptionen

Auf diese Optionen kann über die Registerkarte „Grundriss“ im rechten Bereich zugegriffen werden.

Mit „Name“ können Sie den Namen des Schnitts ändern Mit „Schnitt verschieben“ können Sie die Positionierung und Ausrichtung des Schnitts aktualisieren. „Maße“ ermöglicht das Ein- oder Ausblenden von manuellen Maßen oder Höhenangaben.

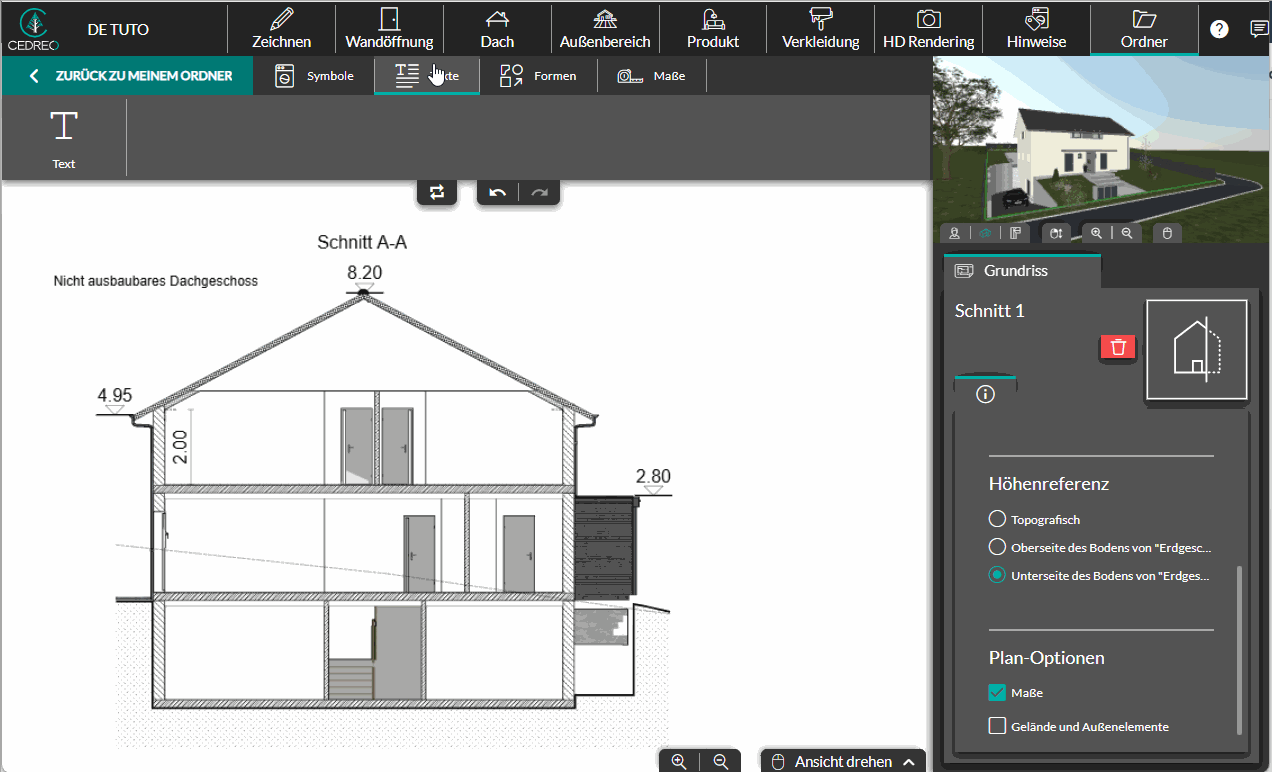

2.  Anmerkungen hinzufügen und bearbeiten

Mit den verschiedenen Werkzeugen können Sie Symbole, Texte, sowie Linien und Pfeile direkt auf dem Plan hinzufügen und konfigurieren:

3.  Bemaßungen hinzufügen und ändern

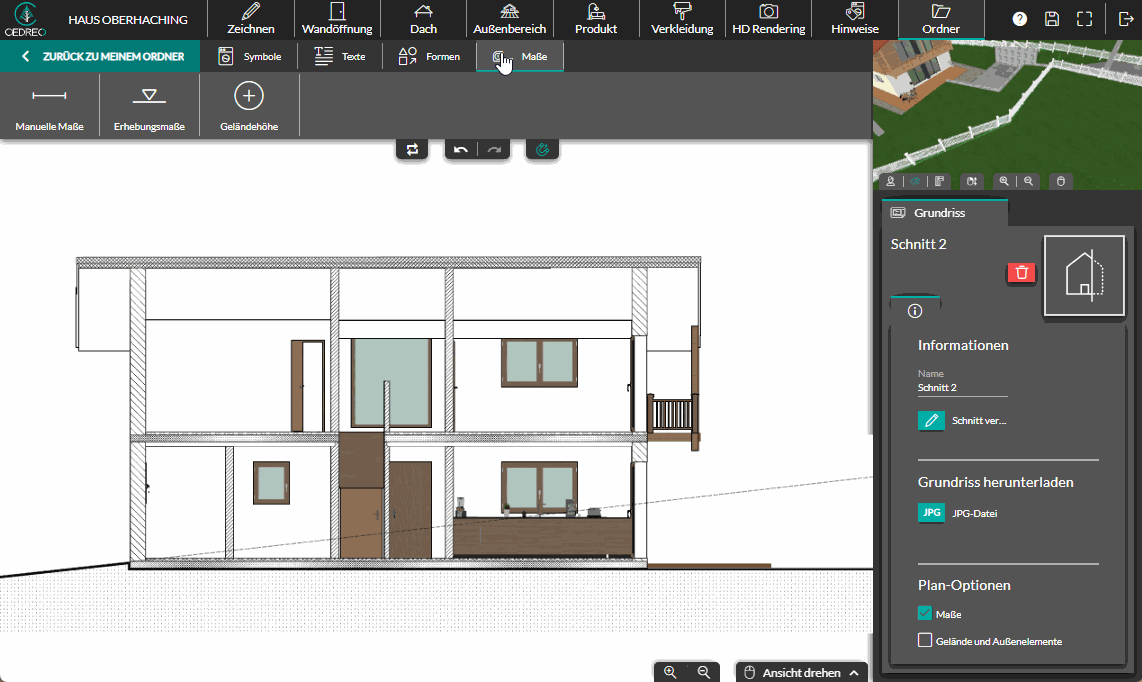

Sie können Ihren Plänen sowohl manuelle Maße als auch Höhenangabe hinzufügen. Dazu können Sie das Tool „Maß“ verwenden:

Die Abmessungen verfügen über ein Magnetismus-System, um das Einführen zu vereinfachen. Eine grüne, gepunktete Linie zeigt die Referenzhöhe an:

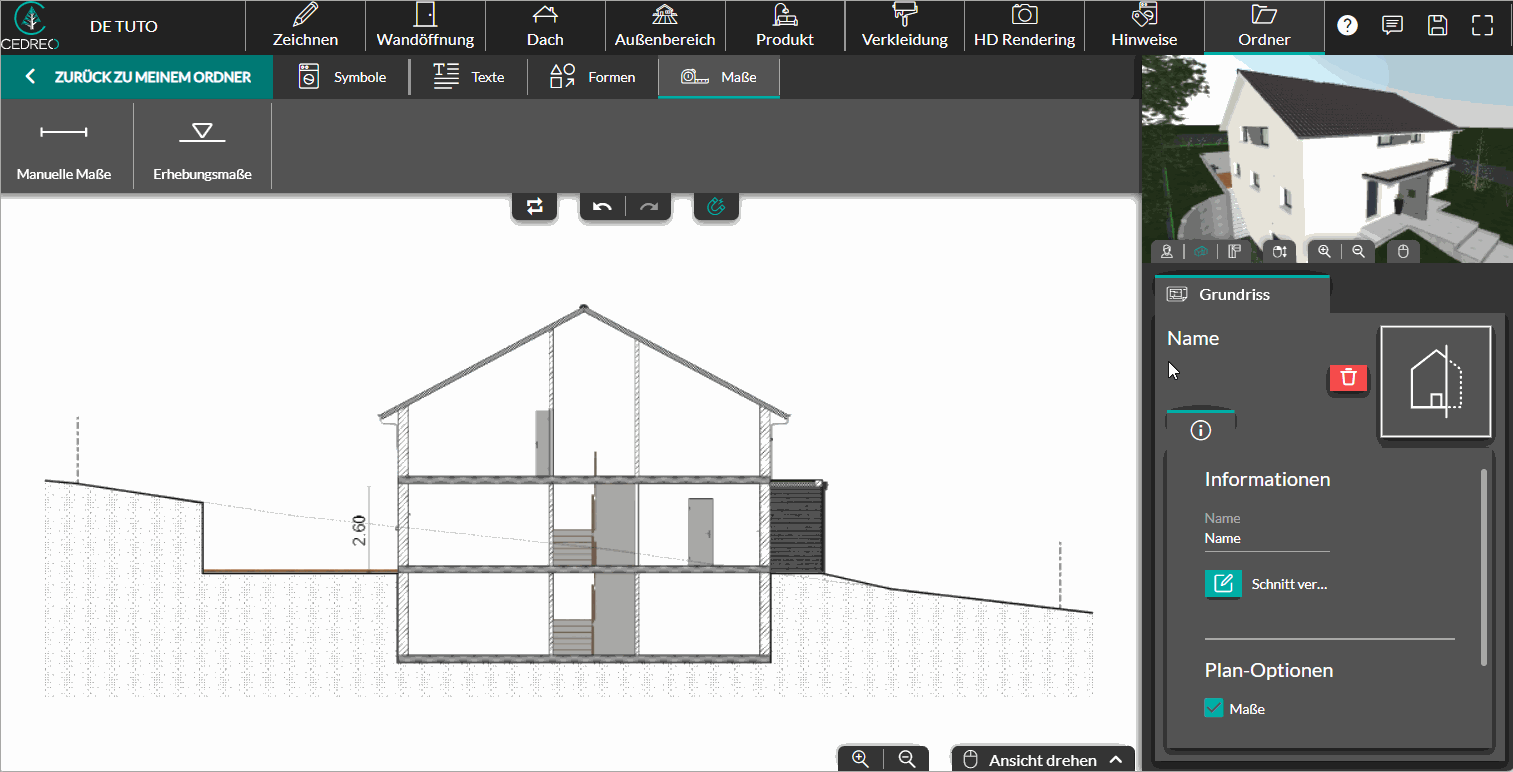

Löschen Sie einen Schnitt

1.  Bewegen Sie im Schritt „Ordner“ den Mauszeiger über den zu löschenden Schnitt

2.  Ein rotes Symbol, das einen Mülleimer darstellt, erscheint

3.  Klicken Sie darauf und bestätigen Sie den Löschvorgang
