Ajouter et personnaliser un plan d'étage [module terrain]

INTERMÉDIAIRE - Cedreo crée des plans d'étage par défaut de votre projet. Vous pouvez en ajouter et les personnaliser.


Ajouter un plan d'étage

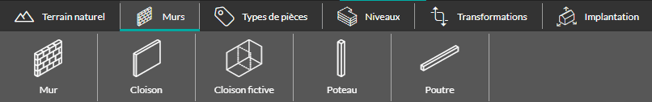

1.  Accédez à l'étape "Dossier" .

2. Cliquez sur l'encadré "Ajouter un plan d'étage" .

3. Si besoin saisissez un nom de plan d'étage et sélectionnez le niveau pour lequel vous souhaitez obtenir un plan d'étage.

4. Editez les informations du plan d'étage.
(voir les "Options du plan " dans Editer un plan d'étage)

5. Retournez à l'accueil de l'étape en cliquant sur "Retour à mon dossier".

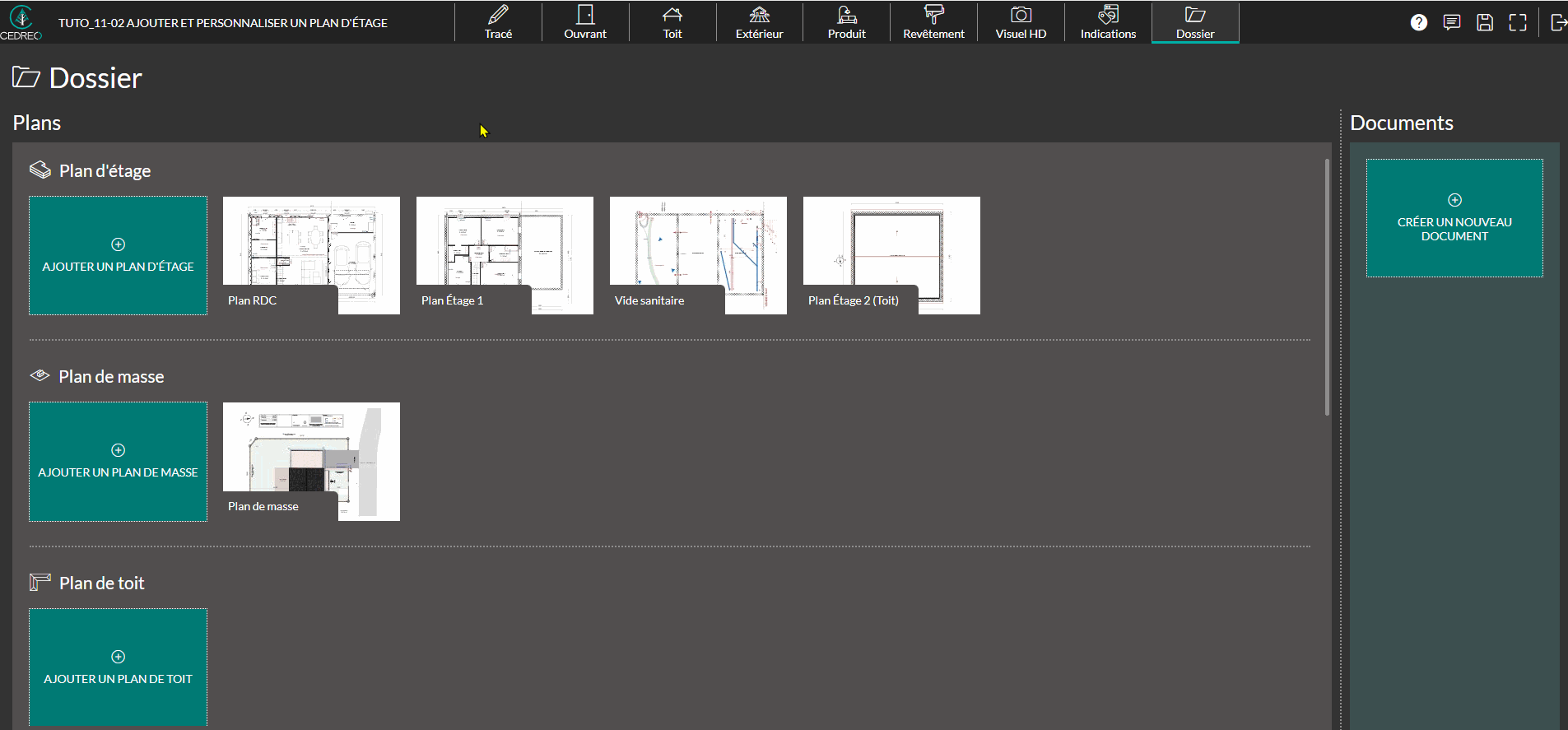

Tuto_11-02_Gif1_Ajouter_un_plan_d_étage

Editer un plan d'étage

Vous pouvez modifier ou ajouter les informations à faire apparaître sur un plan d'étage. Pour cela, cliquez sur la vignette représentant le plan à modifier et faites les mises à jour depuis les 4 points d'entrée suivants :

  • Les options du plan

Ces options sont accessibles via l'onglet "Plan" du panneau de droite.

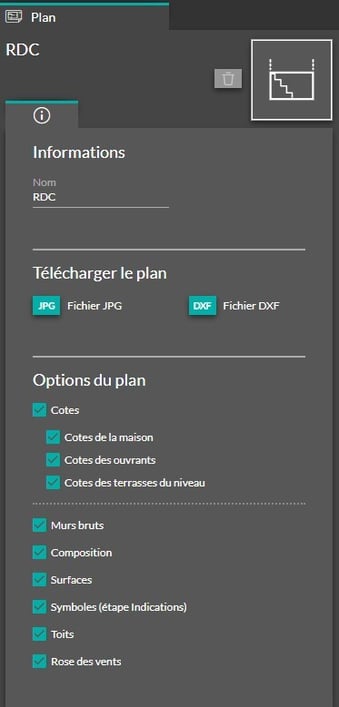

11-02 Capture_Modifier_un_plan_d_étage_options_plan

Informations

  • "Nom" permet de renommer votre plan.
Télécharger le plan
  • Permet de télécharger le plan au format jpg et dxf.

Options du plan

  • "Cotes" permet d'afficher ou de masquer l'ensemble des cotes du plan. Vous pouvez choisir les types de cotes à afficher.
  • "Murs bruts" permet d'afficher uniquement la structure des murs extérieurs.
  • "Composition" permet d'afficher ou de masquer la composition des murs.
  • "Surfaces" permet d'afficher ou de masquer les surfaces des différentes pièces.
  • "Symboles (étape Indications)" permet d'afficher ou de masquer les symboles ajoutés à l'étape "Indications".
  • "Toits" permet d'afficher ou de masquer le tracé d'une toiture.
  • "Rose des vents" permet d'afficher ou masquer la rose des vents sur le plan.

❗L'affichage de l'échelle graphique est disponible lorsque vous importez votre plan d'étage dans votre document.

  • Les symboles

Comme dans l'étape "Indications", vous avez la possibilité d'ajouter des symboles sur vos plans d'étage en utilisant l'outil "Symboles"

11-général ajout symbole

1. Recherchez et sélectionnez le symbole voulu, soit par la barre de recherche soit dans le catalogue proposé.

2. Avec le clic gauche de la souris, cliquez sur l'endroit du plan où vous souhaitez positionner votre symbole (vous pouvez le déplacer en faisant clic gauche maintenu sur le symbole).

3. Dans le panneau de droite, vous pouvez (dans un premier onglet) redimensionner / faire pivoter le symbole ou (dans un second onglet) modifier son style (couleur et type de trait).

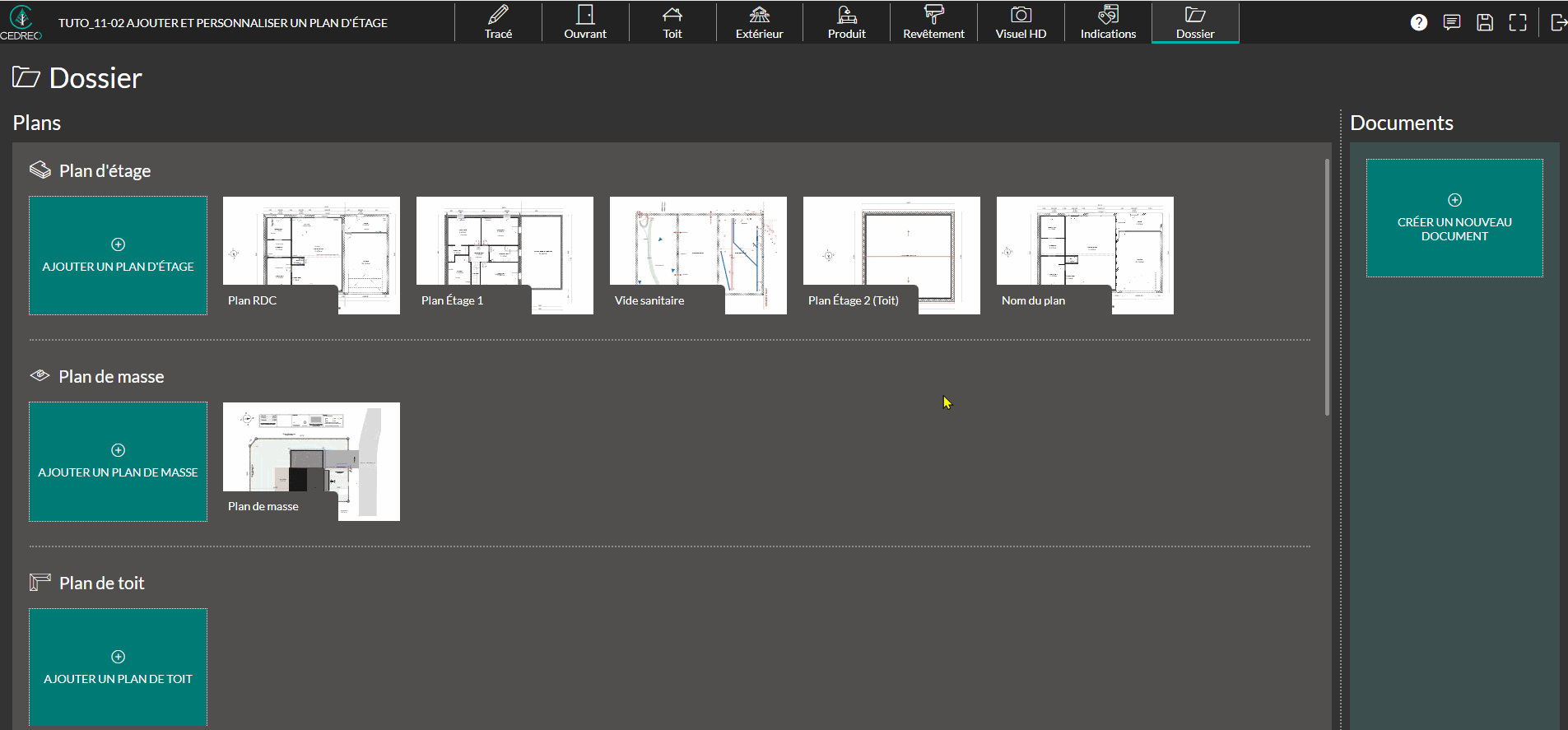

Tuto_11-02_Gif2_Ajouter_des_symboles

11-général effet miroir💡 Depuis le panneau de droite, vous pouvez appliquer un "effet miroir" à tous vos symboles afin d'en modifier leurs axes de symétrie (cela s'avèrera utile pour les escaliers par exemple).

⚠️ Les symboles ajoutés depuis l'étape "Indications" ne peuvent être modifiés depuis 2 l'étape "Dossier".
(Un message sous le symbole vous le signifiera)

  • Les annotations

Vous avez la possibilité d'ajouter et de configurer du texte et des formes (lignes et flèches droites ou courbées mais aussi des rectangles) sur le plan depuis les outils "Textes" et "Formes" :

Texte

Tuto_11-02_Capture_Outil_formes

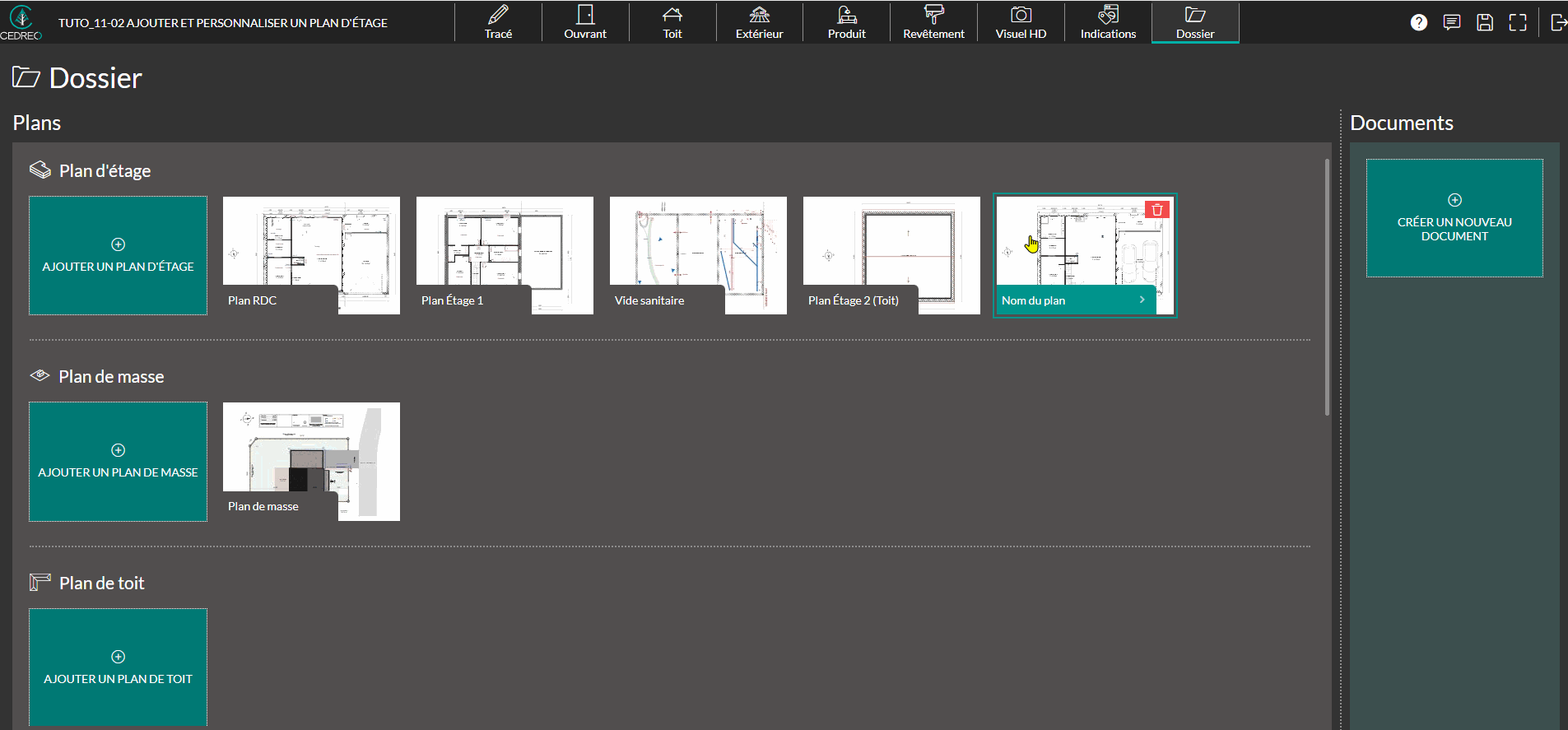

Tuto_11-02_Gif3_Ajouter_des_annotations

  • Les cotes

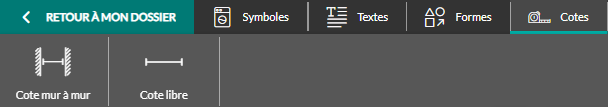

Vous pouvez utiliser l'outil "Cotes" pour ajouter des cotes libres ou des cotes mur à mur à vos plans. Vous avez également la possibilité d'éditer les cotes par défaut.

11-ajout cote plan étage

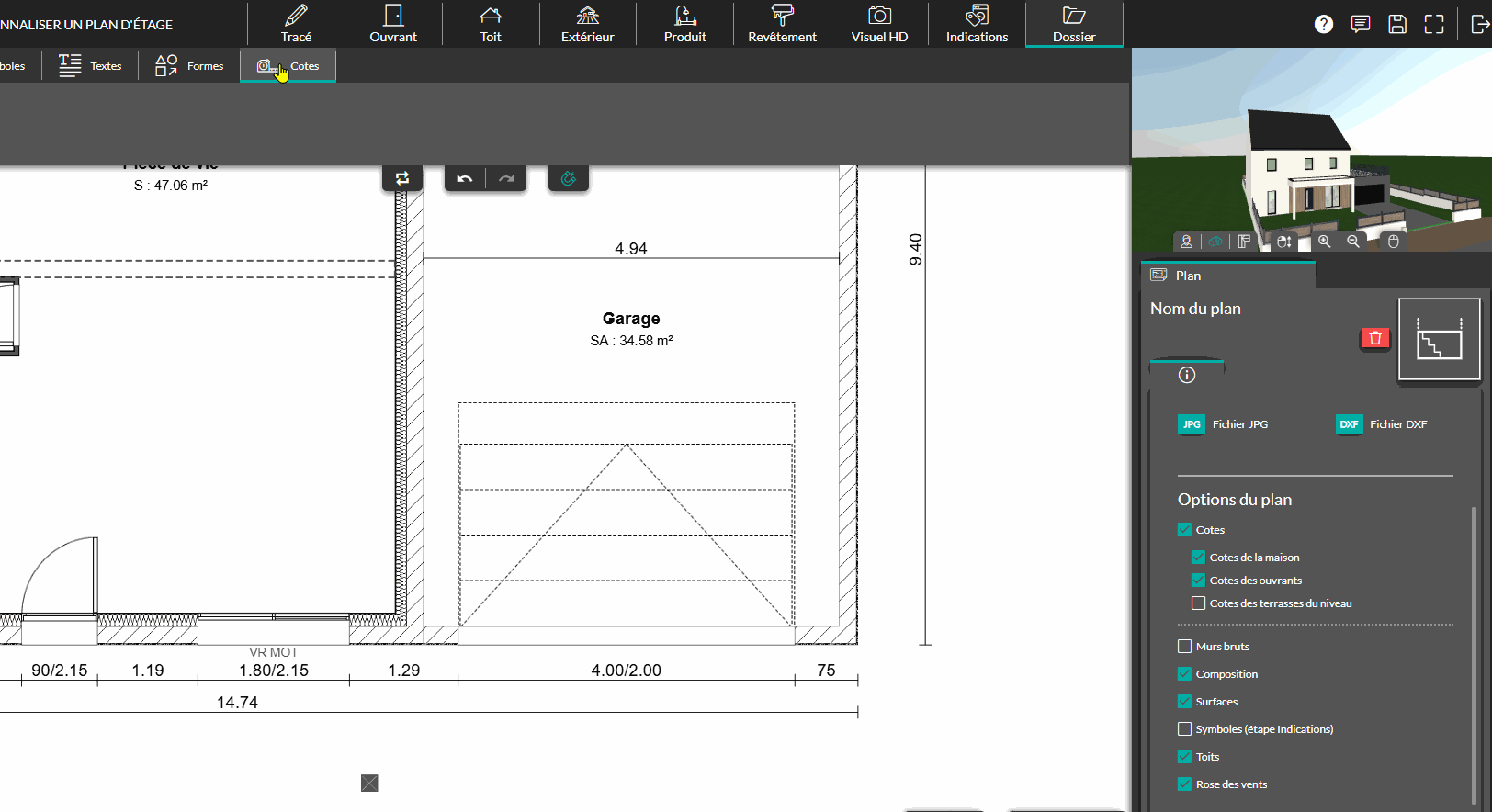

Pour modifier une cote par défaut, il vous suffit de cliquer dessus et de changer ses paramètres depuis les options dans le panneau de droite :

Tuto_11-02_Gif4_Modifier_des_cotes

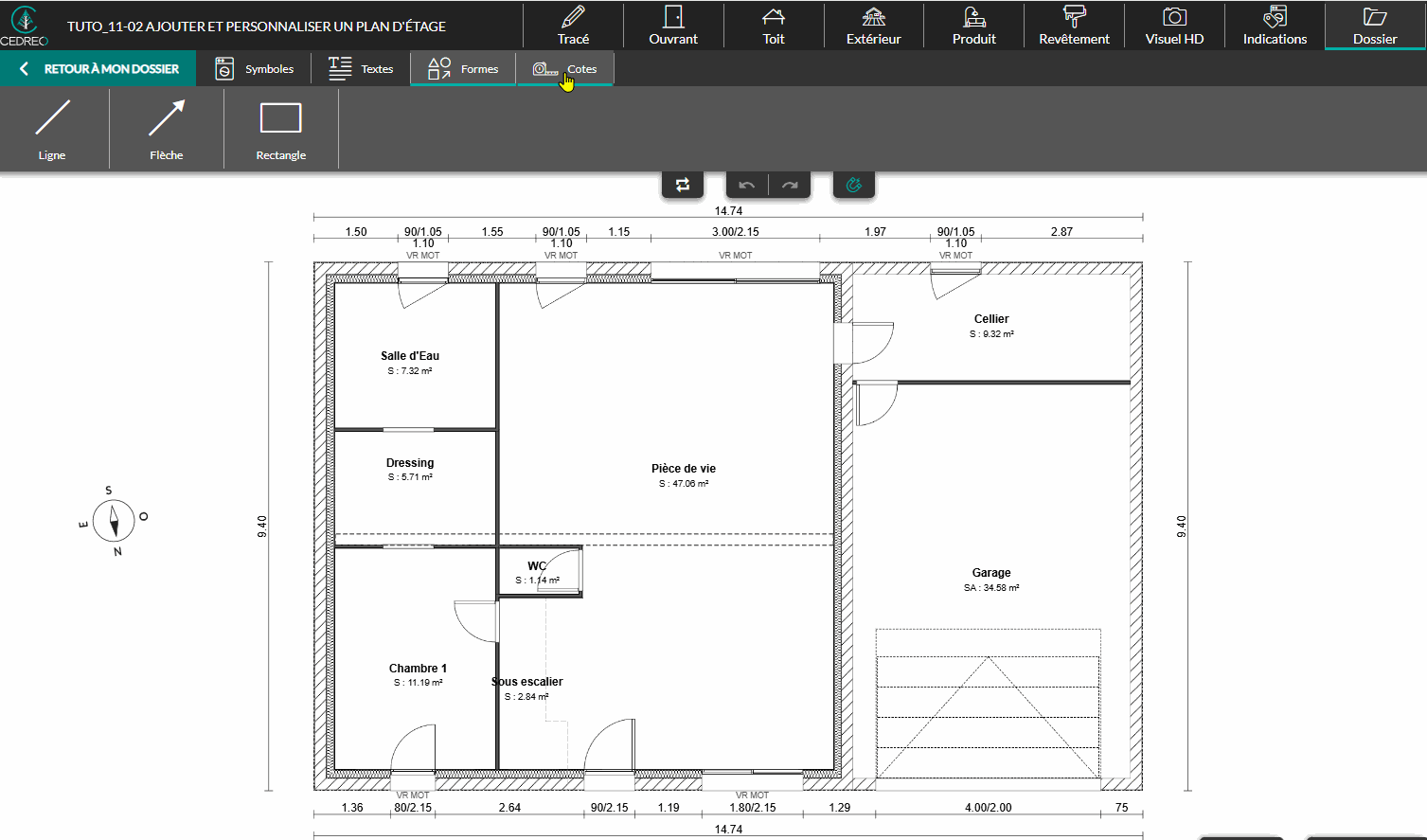

L'ajout de cotes mur à mur avec la fonctionnalité "Cote mur à mur" est facilité par un guide sur lequel vous devez sélectionner le point de départ et d'arrivée sur un axe vertical ou horizontal:

Tuto_11-02_Gif4_Ajouter_des_cotes_Cote_mur_à_mur

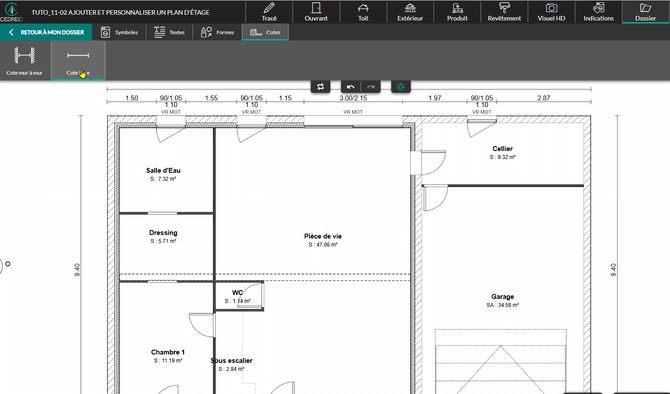

La fonctionnalité "Cote libre" quant à elle, vous permet d'ajouter une cote sans forcément avoir d'élément de référence :

Tuto_11-02_Gif4_Ajouter_des_cotes_Cote_libre

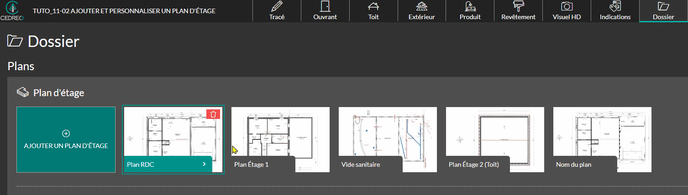

Supprimer un plan d'étage

1. Depuis l'étape "Dossier", passez le pointeur de la souris sur le plan ajouté à supprimer.

2. Une icône rouge en forme de poubelle apparaît : cliquez dessus pour confirmer la suppression.

Tuto_11-02_Gif5_Supprimer_un_plan_d_étage
