Añadir y personalizar un plano de conjunto

Cedreo crea por defecto planos de conjunto de su proyecto. Puede añadir otros y personalizarlos.


 ℹ️ El software genera por defecto los planos de planta y el plano de conjunto, a diferencia de los demás planos.

 Añadir un plano de conjunto

1. Acceda a la etapa "Archivo".

2. Haga clic en "Agregar un plano de conjunto".

3. Si es necesario, introduzca un nombre para el plano de conjunto.

4. Introduzca la información del plano de conjunto.

5. Vuelva a la página de inicio de la etapa haciendo clic en "Regresar a los planos".

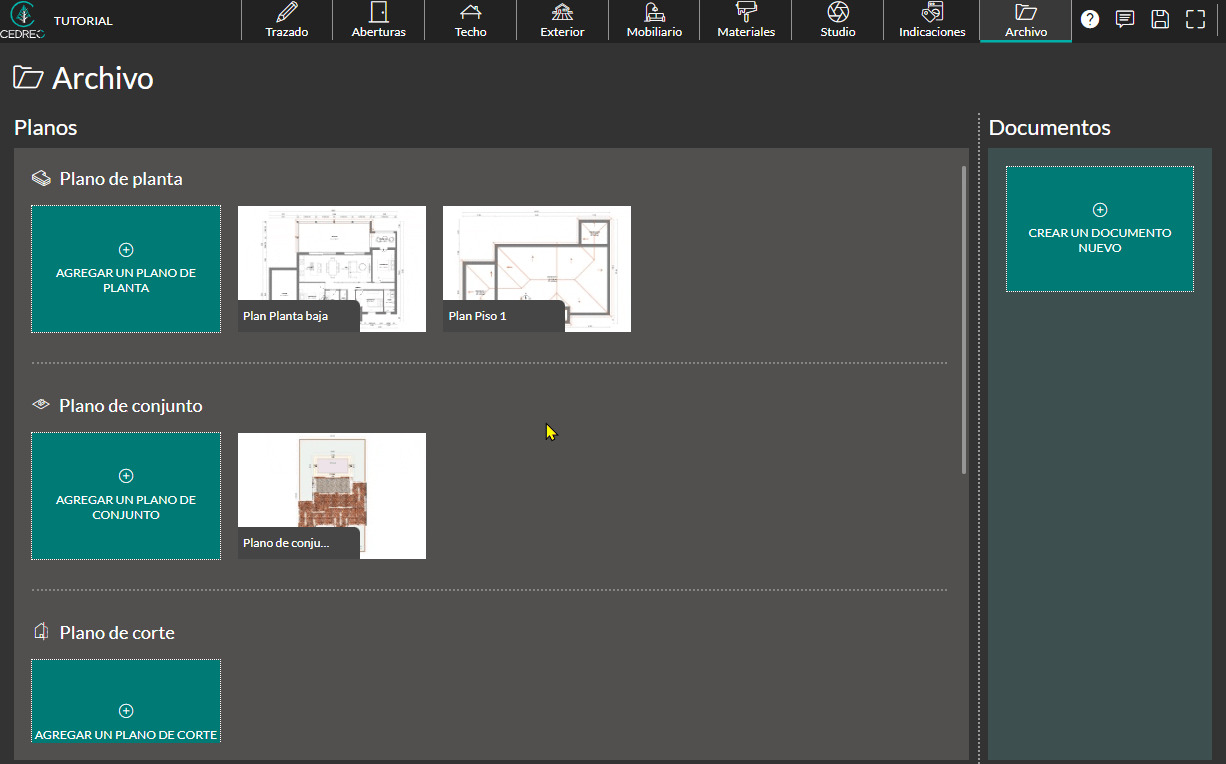

09-02 - ES -Plan-de-masse-création

Editar un plano de conjunto

Puede modificar o añadir la información que desea que aparezca en un plano de conjunto. Para ello, haga clic en la miniatura que representa el plano que desea modificar y realice las actualizaciones desde los cuatro puntos de acceso siguientes:

  • Los parámetros globales

Estos ajustes están disponibles desde la pestaña "Plano" del panel derecho.

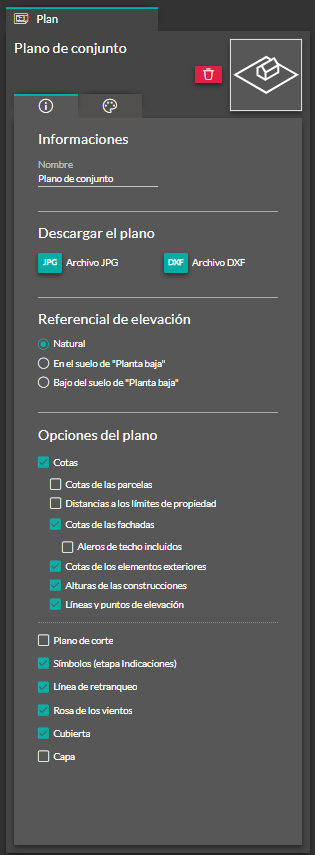

9-02 - ES-Affichage-Pd

Informaciónes

  • "Nombre" permite cambiar el nombre del plano.

Descargar el plano

  • Permite descargar el plano en formato JPG y DXF.

Referencial de elevación

Defina la referencia de elevación que desea utilizar:

  • "Natural": el punto 0 se establece al nivel del terreno natural.

  • "En el suelo de "Planta baja" ": el punto 0 corresponde a la parte superior del suelo de la planta baja.
  • "Bajo del suedo de "Planta baja" ": el punto 0 corresponde a la parte inferior del suelo de la planta baja.

Opciones del plano

  • "Cotas" permite mostrar u ocultar todas las cotas del plano.

  • "Plano de corte" permite mostrar u ocultar las líneas que representan la posición del corte creado para el proyecto.

  • "Símbolos (etapa Indicaciones)" permite mostrar u ocultar los símbolos añadidos en la etapa "Indicaciones".

  • "Línea de retranqueo" permite mostrar u ocultar las líneas de retranqueo creadas en "Trazado".

  • "Rosa de los vientos" permite mostrar u ocultar la rosa de los vientos en el plano.

  • "Cubierta" permite mostrar u ocultar los revestimientos aplicados al edificio.

  • "Capa" permite mostrar u ocultar el plano importado en "Trazado".

ℹ️ La visualización de la escala gráfica está disponible al importar el plano general en el documento. (Tutorial en fase de elaboración)

  • Los símbolos

Al igual que en la etapa "Indicaciones", la herramienta "Símbolos" también permite añadir símbolos a los planos de conjunto.

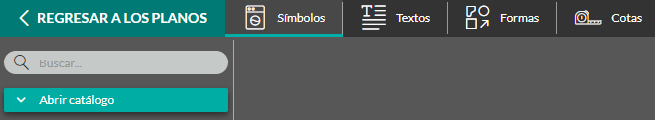

9-02 - Symboles

ℹ️ Para más información, consulte: Añadir símbolo


⚠️Los símbolos añadidos desde la etapa "Indicaciones" no pueden modificarse desde la etapa "Archivo". (Un mensaje debajo del símbolo se lo indicará.)

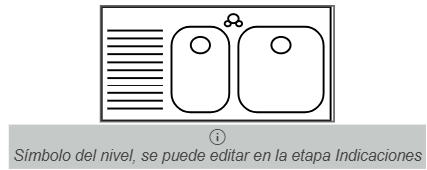

9-02 - Symboles_indications_messages

  •  Las anotaciones

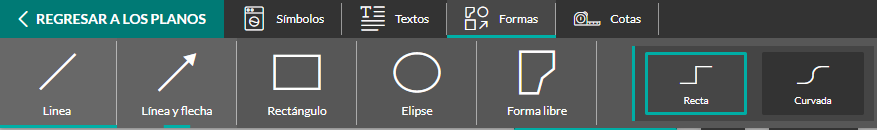

Puede utilizar las herramientas "Textos" y "Formas" para añadir anotaciones y personalizar el plano de conjunto.

ℹ️ Para más información sobre la herramienta "Formas", consulte : Utilizar la herramienta "Formas" para sus documentos  (En proceso de elaboración)

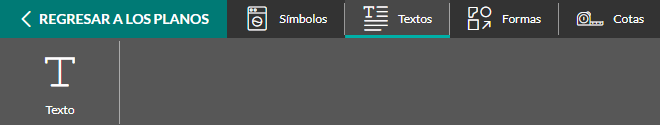

9-02 - Texto

09-02 - Formas

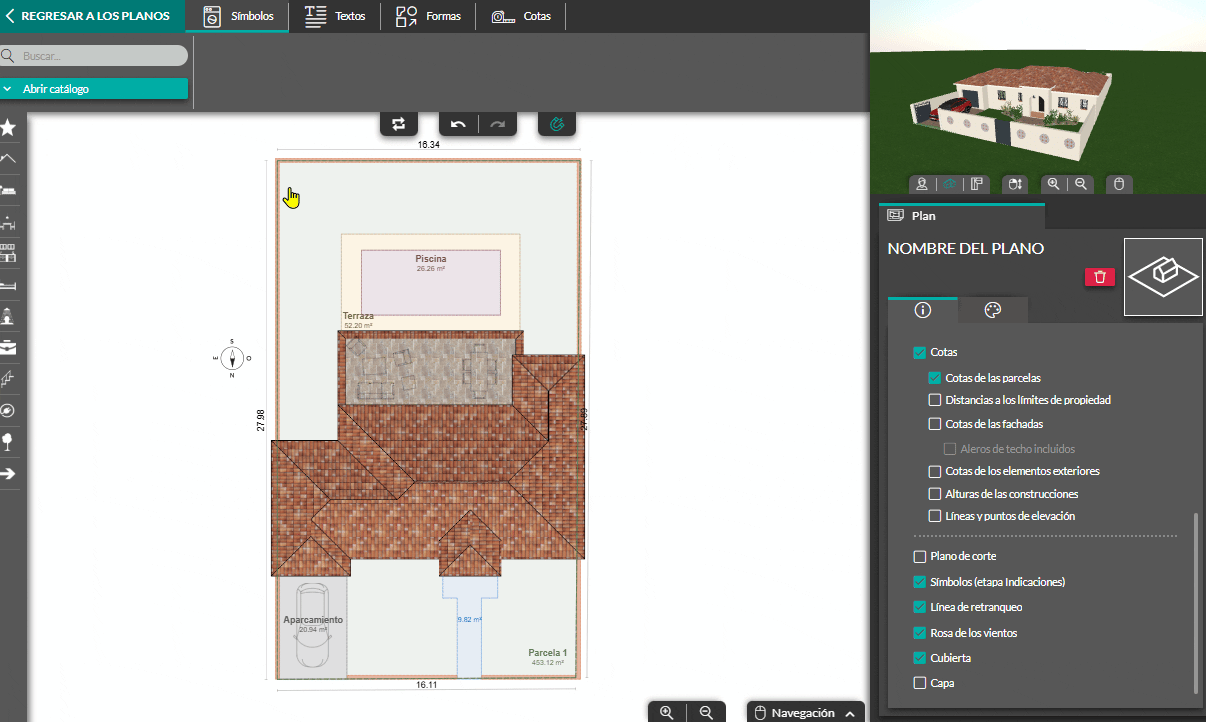

09-02 - ES-GIF-Annotations

  •  Las cotas

Además de las numerosas cotas automáticas que ofrece el software, puede añadir cotas libres y cotas de elevación del terreno (TN / TT) a sus planos de emplazamiento mediante la herramienta "Cotas". A continuación, seleccione la cota para personalizarla y ajustar sus parámetros desde el panel situado a la derecha de la pantalla.

ℹ️ Para más información sobre las cotas, consulte: Añadir y personalizar sus cotas (En proceso de elaboración)

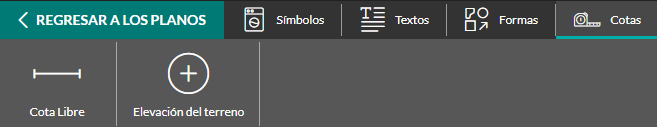

9-02 - Cotas

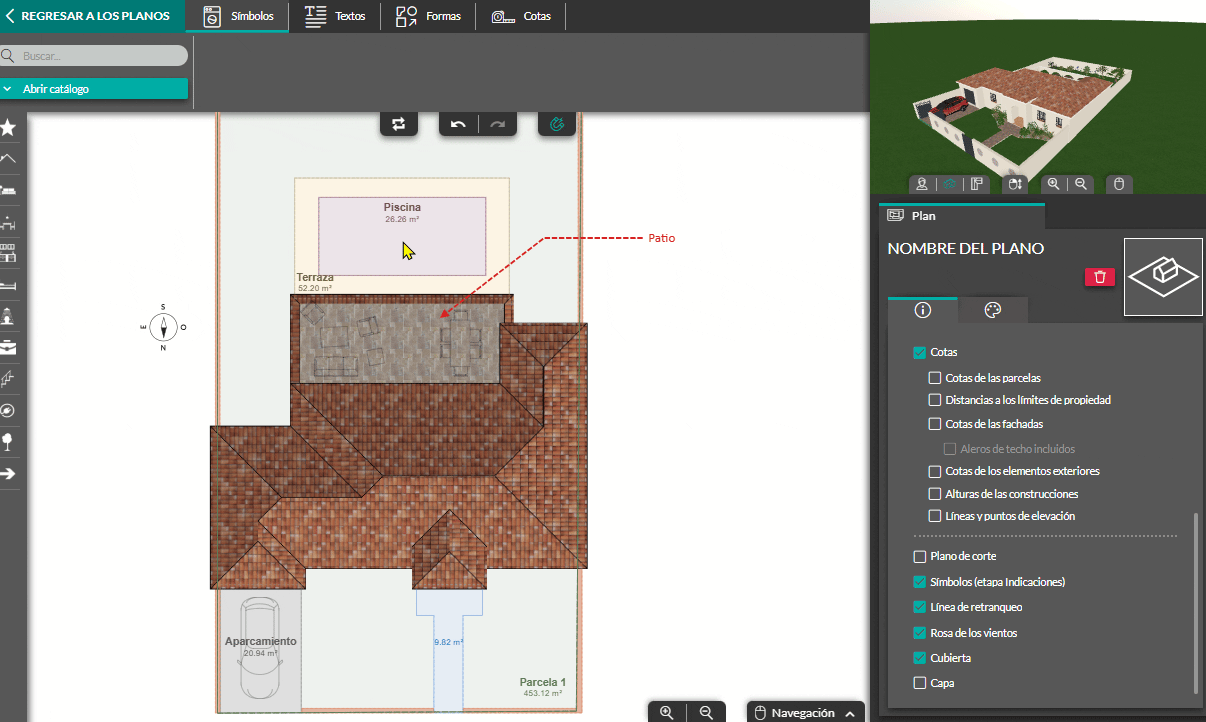

09-02-ES-GIF-Cotes

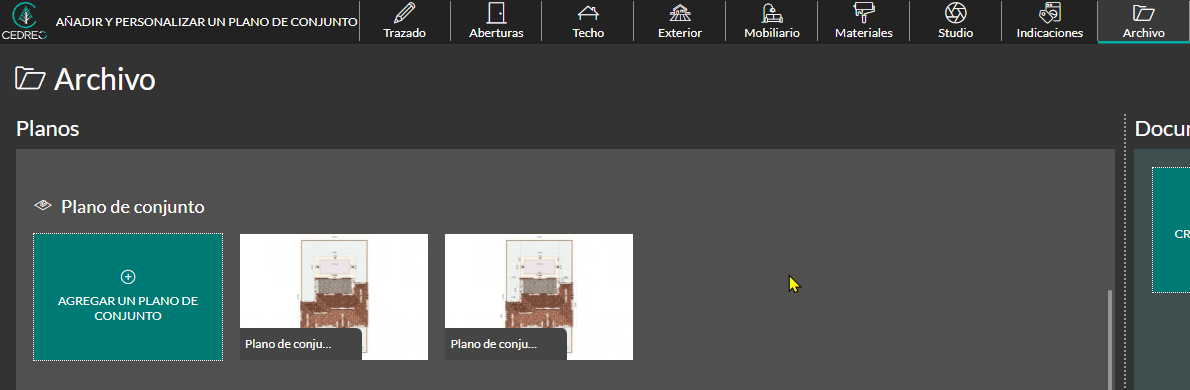

Eliminar un plano de conjunto

1. En la etapa "Archivo", coloque el cursor sobre el plano de conjunto que desea eliminar.

2. Aparecerá un icono rojo con forma de papelera: haga clic en él para confirmar la eliminación.

9-02 - GIF-Suprresion
