Personnaliser le téléchargement de vos plans depuis l'étape Dossier

INTERMÉDIAIRE - Format, échelle, orientation...vous pouvez les personnaliser depuis l'étape Dossier. Découvrez comment avec ce tutoriel.

⚠️ Cette fonctionnalité est disponible uniquement pour le "Plan d'étage" si le module terrain n'est pas activé. Pour télécharger un document complet vous pouvez consulter cet article.

Personnaliser son plan à télécharger

1 . Accédez à l’étape “Dossier” et sélectionnez le plan que vous souhaitez télécharger.
2. Dans le panneau de droite, onglet “Plan”, sous l’option “Télécharger le plan”, choisissez le format souhaité :

  • “Fichier JPG” : pour télécharger votre plan au format image.
  • “Fichier DXF” (uniquement disponible pour les plans d’étage et les plans de masse) : pour obtenir un fichier vectoriel compatible avec les logiciels de dessin technique.

3 . Pour les fichiers JPG, personnalisez vos paramètres avant le téléchargement.

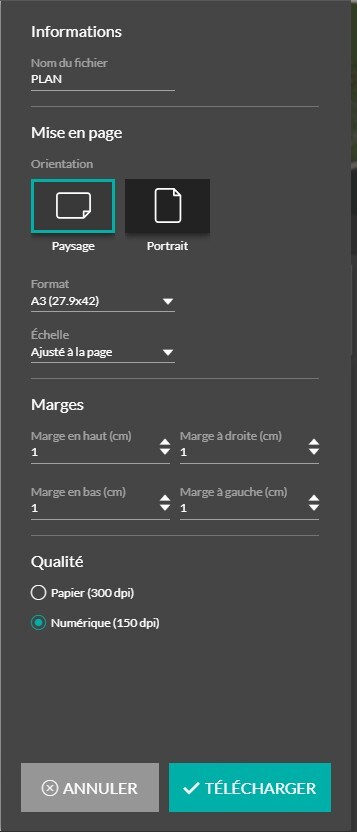

Une fenêtre s’ouvre pour vous permettre d’ajuster différents réglages :

11-07 - Capture Réglages fichier

Informations

Modifiez le nom du fichier.


Mise en page

  • Choisissez l’orientation de la page (portrait ou paysage).
  • Sélectionnez le format du document (A4 ou A3).
  • Ajustez l’échelle à l’aide de la liste déroulante pour agrandir ou réduire la taille du plan.
  • Réglez les marges à l’aide des flèches ou en saisissant une valeur manuelle. Le plan s’adapte automatiquement aux marges de la page.

Qualité

Définissez la qualité d’impression du plan :

  • “Papier”, pour un rendu optimal à l’impression.
  • “Numérique”, pour un envoi par e-mail ou une utilisation à l’écran.

4. Téléchargez votre plan en cliquant sur le bouton “Télécharger” (en vert). Le fichier sera automatiquement enregistré dans le dossier de téléchargements de votre navigateur.


11-07- Téléchargement jpg



⚠️ Il n'est pas recommandé d'imprimer directement l'image lorsque l'on souhaite une échelle définie, car il est difficile d'imprimer une image exactement à la taille réelle avec de nombreux visionneurs d'images !



Configurer vos plans et imprimantes pour préserver votre échelle

Voici une astuce pour préserver l'échelle de vos plans lorsque vous souhaitez les imprimer :

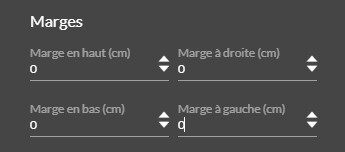

1. Une fois l’orientation, le format, l’échelle et la qualité d’impression sélectionnés, téléchargez l’image depuis Cedreo en veillant à régler les marges sur 0 cm.

11-07 - Capture -Marge_0

2. Convertissez l'image en PDF avec https://www.ilovepdf.com/fr/jpg_en_pdf sans marges.
11-07 - Convert jpg
3. Ouvrez le PDF dans un visionneur de PDF.

4. Imprimez le plan PDF avec une échelle personnalisée de 100% (Vous pourriez avoir besoin, selon les imprimantes, de vous rendre dans "Plus de paramètres" ou "Propriétés" par exemple).

11-08 Echelle imprimante
