Créer une mezzanine (Étape Tracé)

Ajoutez une mezzanine à votre projet de maison et créez de beaux volumes ouverts et agréables à vivre.



Créer les cloisons fictives

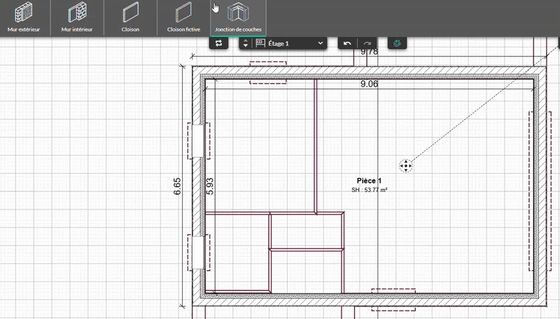

1. Rendez-vous à l'étape "Tracé" puis à l'étage 1.

2. Depuis le menu "Mur", sélectionnez "Cloison fictive" et délimitez les espaces dégagement et vide sur hall.

12-14_etage1_cloison_fictive_01

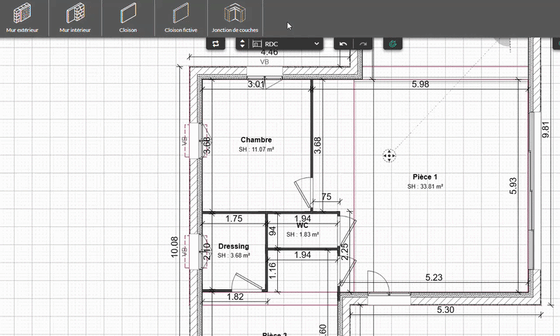

3. Rendez-vous maintenant à l'étape "Tracé", puis au niveau "RDC".

4. Depuis le menu "Mur", sélectionnez "Cloison fictive" et délimitez l'espace séjour avec plafond et sans plafond.

ℹ️ Aidez vous du magnétisme et de la ligne rose foncée pour recréer la même cloison fictive qu'à l'étage, mais au rdc cette fois-ci.

12-14_RDC_cloison_fictive_01



Typer les pièces

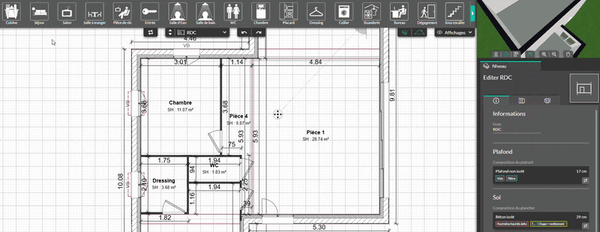

1. Toujours à l'étape "Tracé" et au niveau "RDC", cliquez sur le menu "Type de pièce" et sélectionnez "Séjour". Cet outil vous permet de typer les 2 espaces séjour, dont l'un n'aura pas de plafond.

12-14_RDC_typage_piece_01

⚠️  Pensez à désactiver l’option "Plafond" en la réglant sur "OFF" dans le panneau "Informations" à droite.

💡Pour en savoir plus sur le fonctionnement des pièces et sur le panneau "Informations" consultez ce tutoriel.

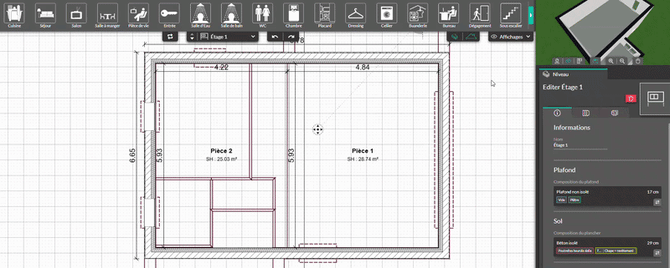

2. Rendez-vous vous à l'étage 1.

3. Toujours depuis le menu "Type de pièce", sélectionnez "Dégagement" puis "Vide sur hall". Ces outils vous permettent de définir les 2 espaces de l'étage.

12-14_Etage1_typage_piece_01

ℹ️Pour le typage de pièce "Vide sur hall", l’option "Sol" est réglée sur "OFF" par défaut.

💡 Vous pouvez ajouter des garde-corps au bord votre mezzanine depuis l’étape "Produit" (catalogue "Bâtiment > Sécurité > Garde-corps").

12-14_cedreo-fr_rendu-3d_facade-arriere-nuit-avant_C-06_surelevation-01
