Créer un coyau

• Décaler le toit principal

• Tracer un toit complémentaire

• Modifier le toit principal

• Modifier le toit complémentaire

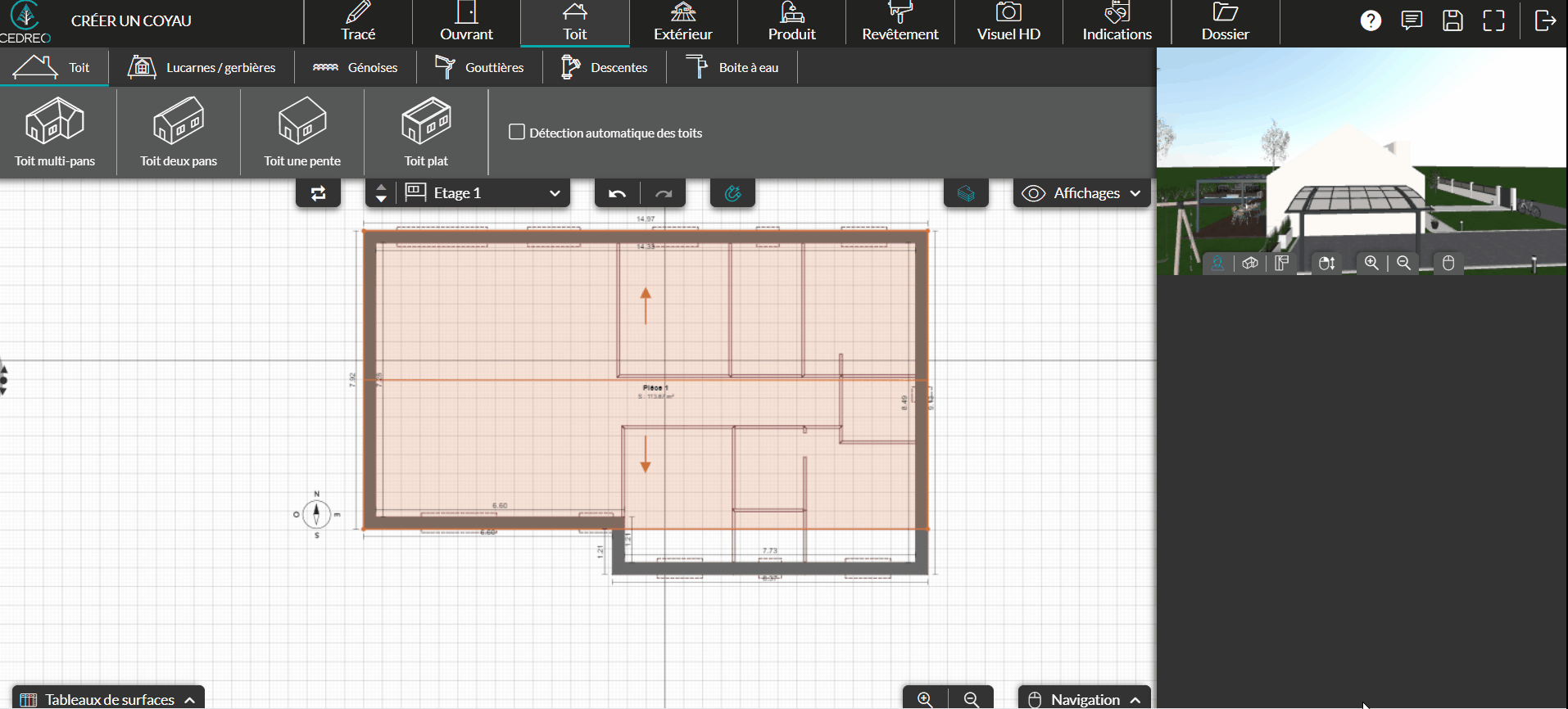

Décaler le toit principal

1. Pour réaliser un coyau, il faut d’abord décaler le toit principal à la distance voulue par rapport au départ du coyau.

2. Si le coyau n’est que sur une partie du bâti, il peut être nécessaire de recentrer le faîtage. Pour cela, cliquez sur le bord du toit et utilisez l’option “Décalage faîtage” pour le recentrer.

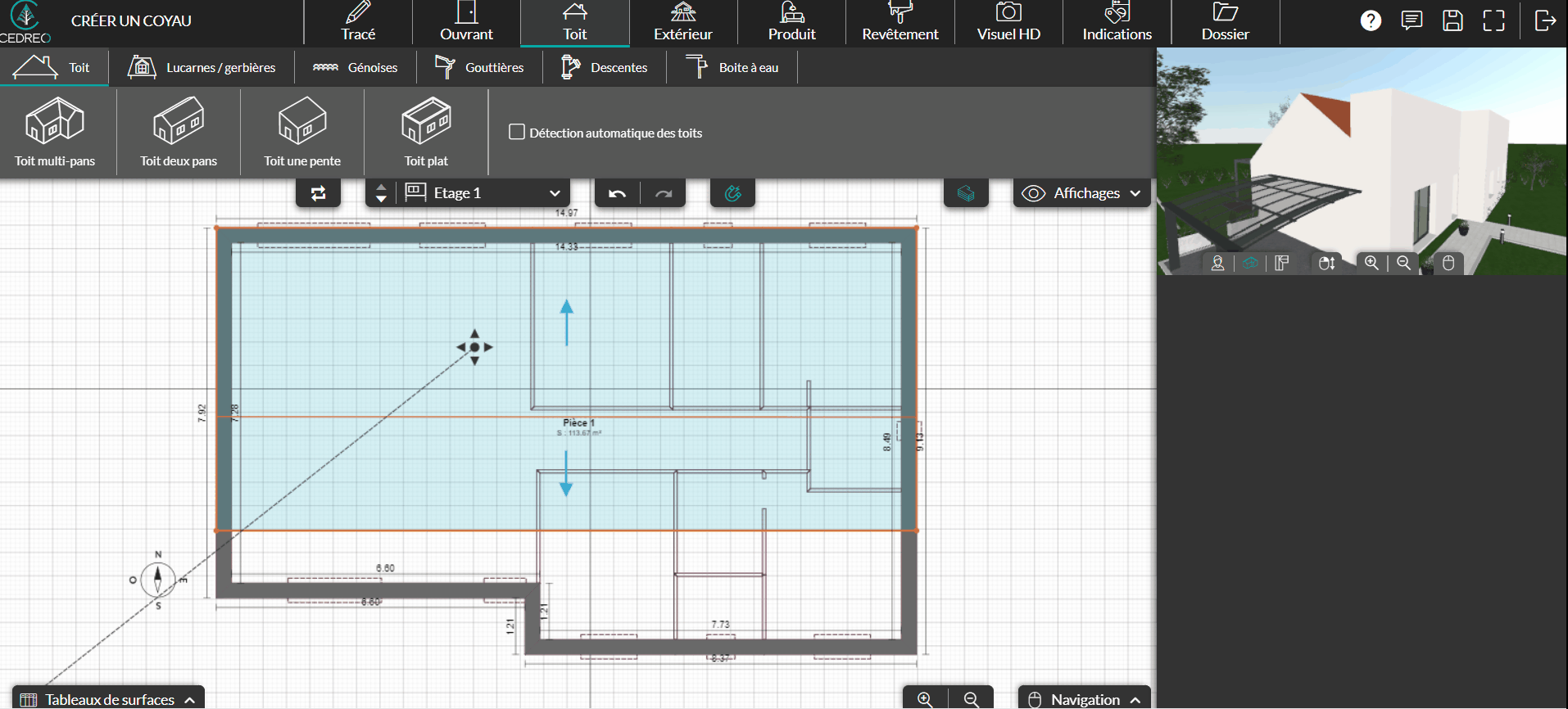

Tracer un toit complémentaire

1. Ensuite dessinez un toit monopan pour créer la cassure de pente.

2. Cliquez sur le bord du toit qui doit être le plus bas et cochez “Bas de pente” pour mettre le toit complémentaire dans le bon sens.

3. Dans les paramètres à droite, modifiez la hauteur du toit afin qu’il soit à la même hauteur que le toit principal (si besoin).

4. À l’aide de la fenêtre de visualisation 3D, modifiez la pente de votre toit jusqu’à ce que les toits se complètent.

Modifier le toit principal

Dans ce cas, nous réalisons un coyau partiel, nous allons donc maintenant modifier notre toit principal.

1. Dans un premier temps, décalez le second toit afin qu’il ne couvre que l’avancée.

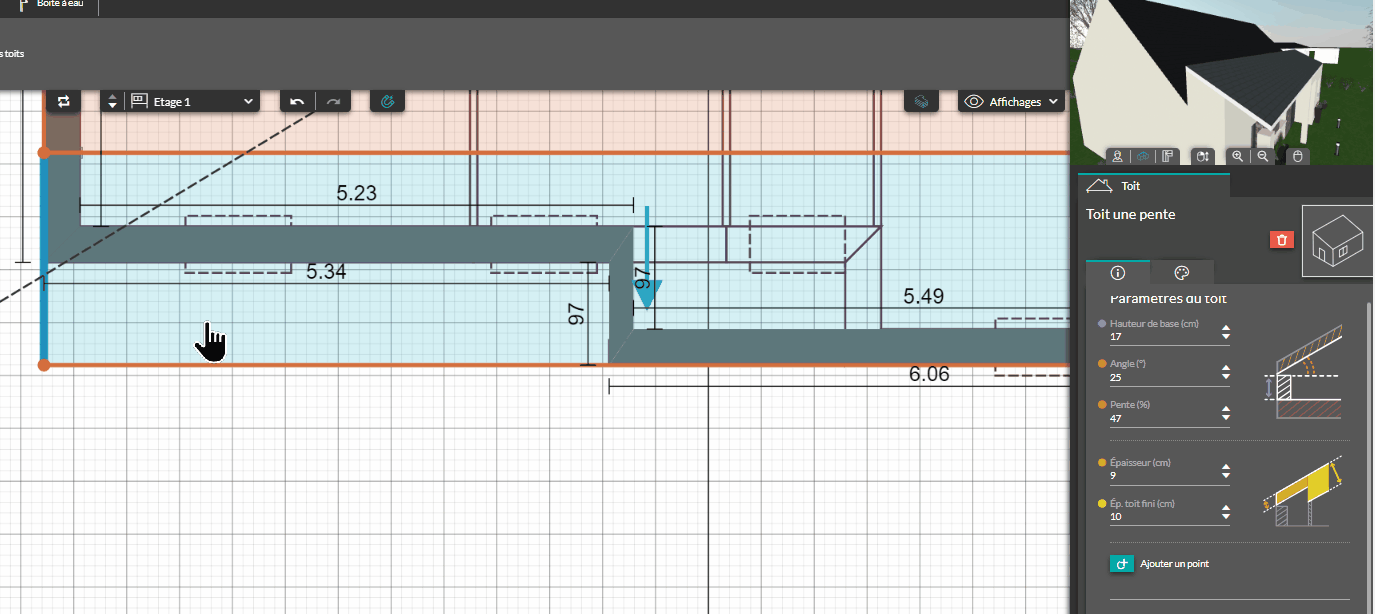

2. Ensuite adaptez la forme du toit principal, en  ajoutant 2 points à l’aide du bouton "Ajouter point" dans le panneau de droite

3. Sélectionnez et déplacez chaque point pour créer le coude de toiture.

Modifier le toit complémentaire

Les 2 toits se complètent mais un léger défaut peut être aperçu. Le toit complémentaire ne couvre pas de la maçonnerie partout et crée un trou entre les 2 toits.

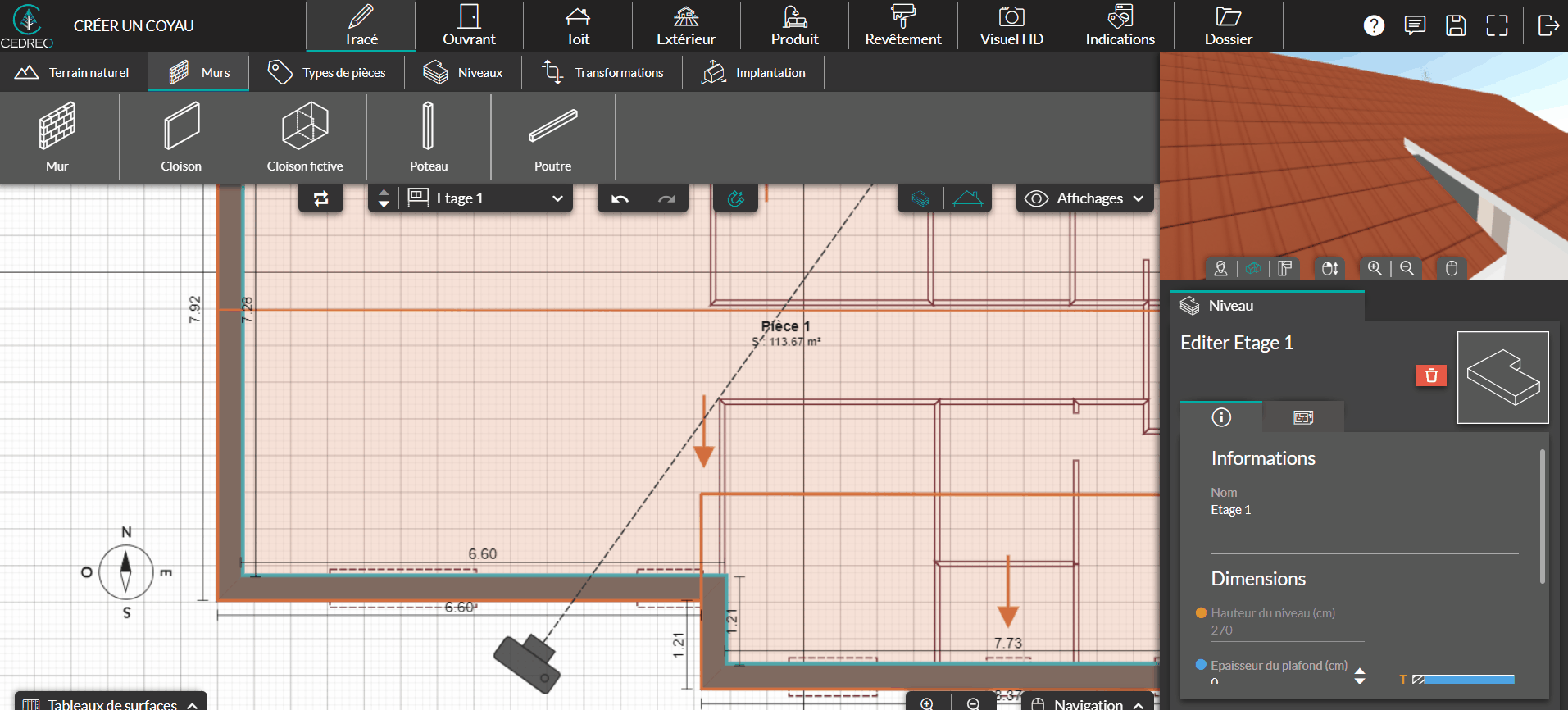

Pour corriger ce défaut, il faut se rendre à l’étape "Tracé" et dessinez un mur complémentaire sous le toit de l’avancée.
