Niveau : Initial
Depuis le menu 'Murs', dessinez les murs extérieurs et les cloisons intérieures et profitez des outils et options pour les personnaliser.
/2-03%20menu%20murs.png?width=545&height=103&name=2-03%20menu%20murs.png)
Tracer des murs et cloisons
1- Depuis l'étape "Tracé", par le menu "Mur", sélectionner l'outil "Mur" ou "Cloison" (l'utilisation est la même, seule l'épaisseur par défaut diffère)
2- Modifier l'épaisseur par défaut si nécessaire
3- Un clic gauche sur le quadrillage lance le tracé de la cloison.
4- Chaque clic gauche marque une pause dans le tracé
5- Terminer le tracé par un dernier clic gauche sur la flèche de validation (représentée au bout de la cloison en cours).

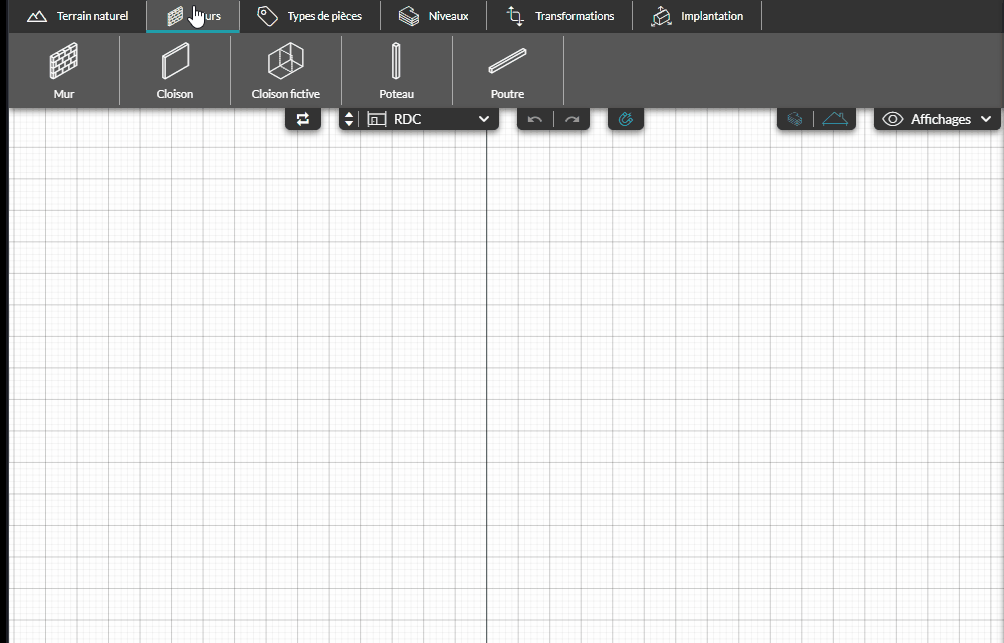

/2-03%20tracer%20mur%20et%20cloison.gif?width=688&height=441&name=2-03%20tracer%20mur%20et%20cloison.gif)
/2-03%20Cloisons%20fictives.png?width=108&height=68&name=2-03%20Cloisons%20fictives.png)
❗L'outil "Cloison fictive", qui permet notamment de représenter des surfaces spécifiques sans créer de cloisons (ex : trémie, cuisine ouverte...), s'utilise de la même façon
Tracé : Outils et options de personnalisation
- La sélection continue
L'activation de cette option va vous permettre d'enchaîner le tracé de cloisons.
(La barre "Espace" de votre clavier annulera l'action en cours)

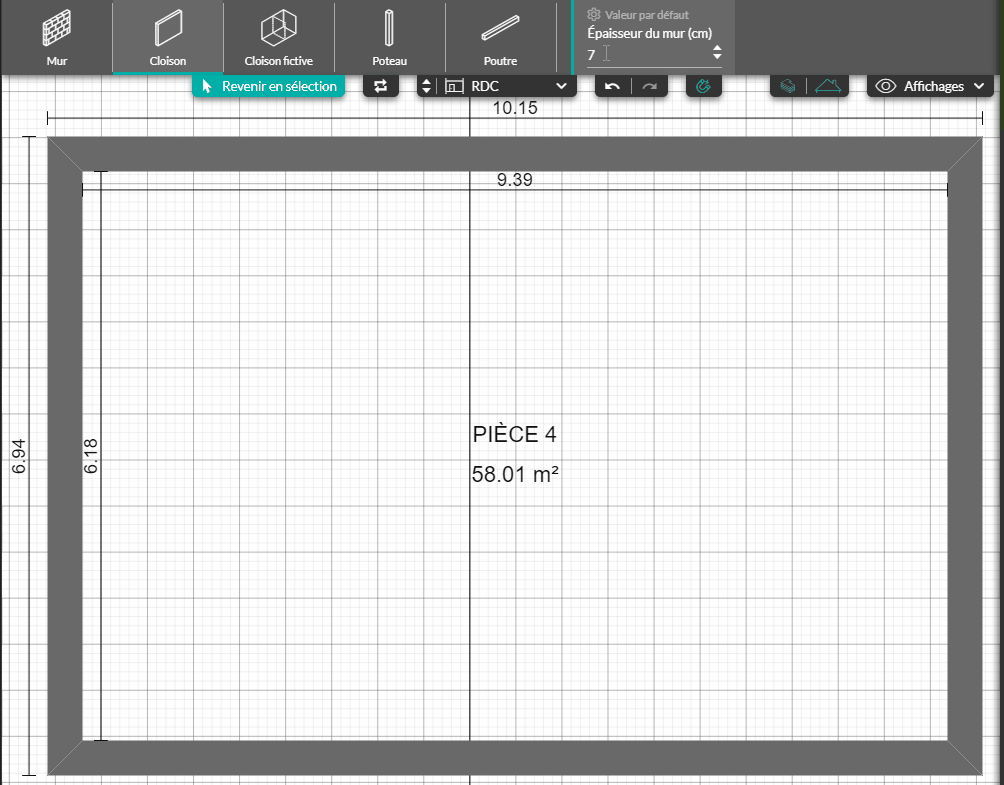

/2-03%20r%C3%A9p%C3%A9tition%20cloisons.gif?width=688&height=538&name=2-03%20r%C3%A9p%C3%A9tition%20cloisons.gif)
- Le magnétisme
/2-03%20Aide%20magn%C3%A9tisme.png?width=161&height=86&name=2-03%20Aide%20magn%C3%A9tisme.png)
L'activation de cette option vous permet d'assurer un tracé plus propre avec une assistance automatique sur vos angles de cloisons à 90° (45° et 135°).
- Le déplacement des murs et précisions des cotes
> Vous pouvez affiner un angle de cloison en cliquant sur le point bleu représentant l'intersection de deux murs :
1- Cliquer sur le point bleu à l'intersection
2- Maintenir clic gauche et déplacer le point avec la souris pour modifier l'angle d'intersection
3- Déterminer avec plus de précision l'angle grâce aux flèches de votre clavier
> Vous pouvez déplacer vos murs en les sélectionnant :
1- Cliquer sur la cloison à déplacer
2- Maintenir clic gauche et déplacer la cloison avec la souris pour le repositionner
3- Déterminer avec plus de précision la position de la cloison grâce aux flèches de votre clavier
> Vous pouvez redéfinir les différentes cotes de votre tracé :
1- Cliquer sur la cote voulue
2- Renseigner la longueur attendue (en cm) de la cote
3- Cliquer sur la flèche bleue ou orange pour choisir le sens de déplacement de la cote

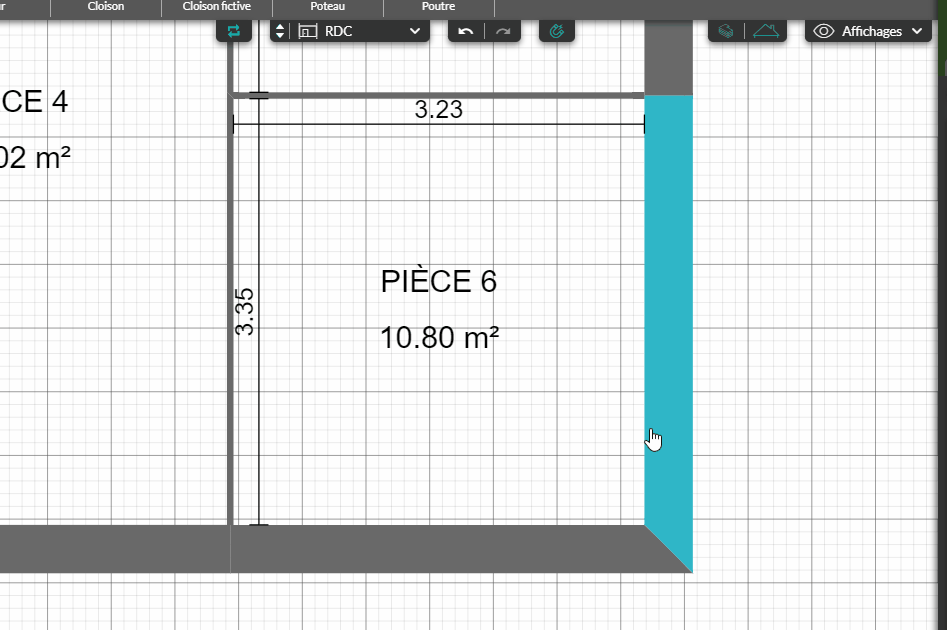

/2-03%20personnaliser%20angles%20et%20cotes.gif?width=688&height=458&name=2-03%20personnaliser%20angles%20et%20cotes.gif)
- La modification d'un mur
Lorsque vous avez tracé un mur, vous pouvez en changer les propriétés dans les paramètres :
- sa hauteur, qui par défaut correspond à la hauteur définie pour l'ensemble du niveau
⚠️ La hauteur d'un mur ne peut pas être supérieure à celle définie pour l'ensemble du niveau sur lequel il a été tracé !
- son épaisseur (entre 2 et 100 cm)
/2-03%20Mur%20coup%C3%A9%20sous%20toit.png?width=185&height=32&name=2-03%20Mur%20coup%C3%A9%20sous%20toit.png){kind=small}
- coupé ou non par les plafonds (étage complet) OU par les plafonds / rampants (sous toiture)

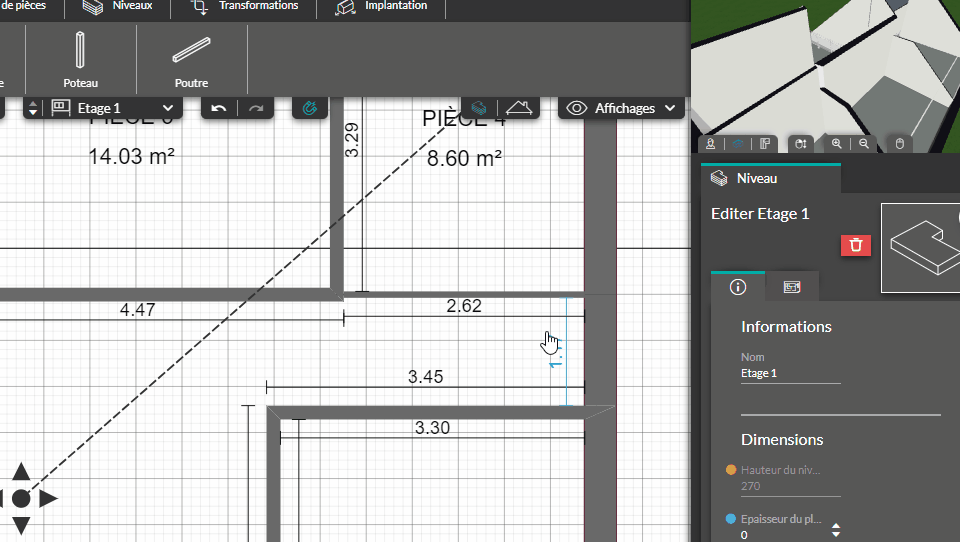

/2-03%20modifier%20mur%20existant.gif?width=688&height=388&name=2-03%20modifier%20mur%20existant.gif)
À noter que vous pouvez compléter votre tracé
grâce aux outils "Poutres" et "Poteaux"
