Diseñar y personalizar muros

---

• Dibujar muros y particiones
• Opciones de personalización y herramientas

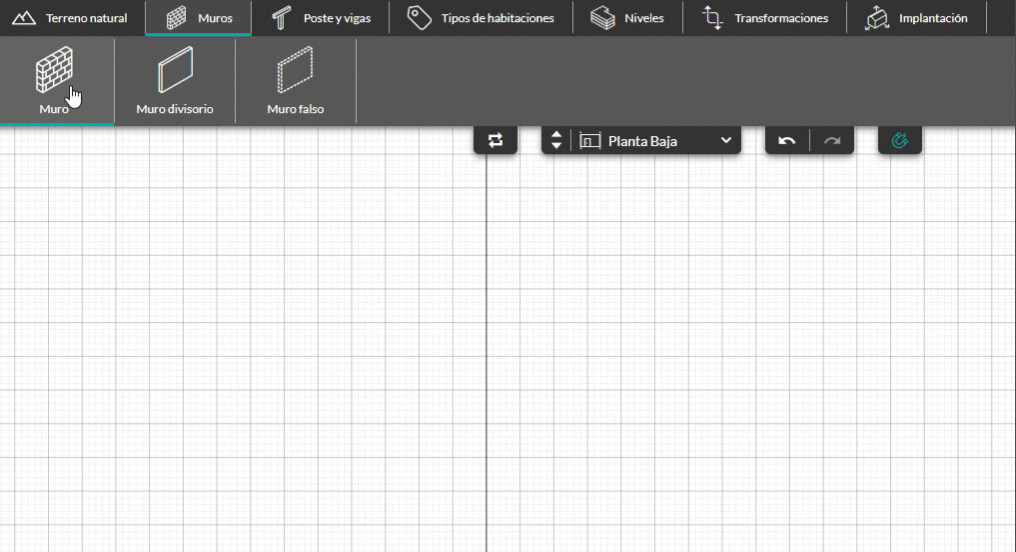

Dibujar muros y particiones

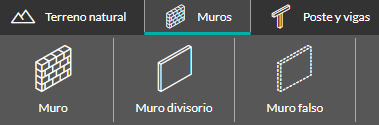

1. En la etapa “Trazado”, dentro del menú “Muros”, selecciona la herramienta “Muro” o “Muro divisorio” (el uso es idéntico, solo cambia el grosor predeterminado).

2. Modifica el grosor predeterminado si es necesario.

3. Un clic izquierdo sobre la cuadrícula inicia el dibujo del muro o partición.

4. Cada clic izquierdo marca una pausa en el dibujo.

5. Finaliza el trazado con un doble clic izquierdo sobre la flecha de validación (situada al final de la partición en curso).



Trazado: Opciones de personalización y herramientas

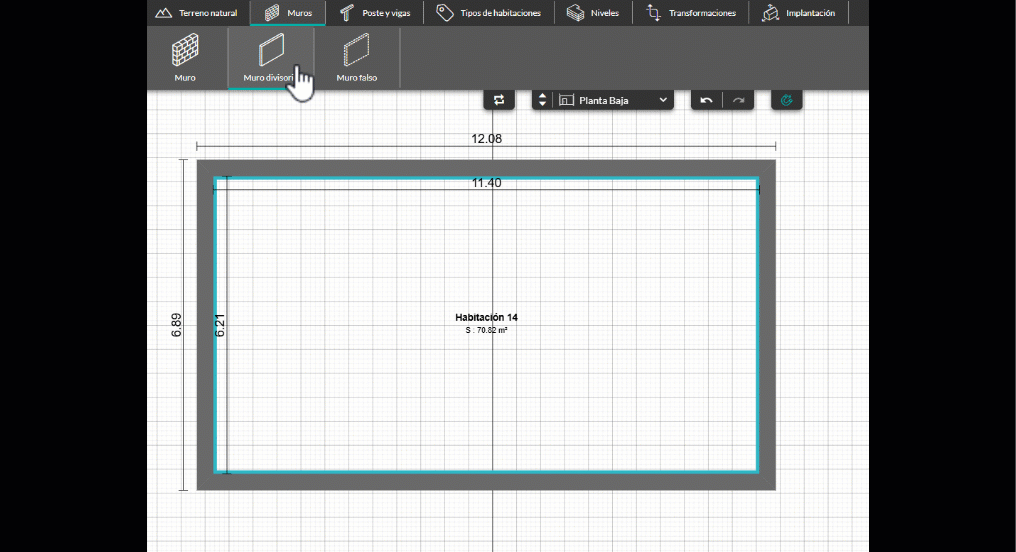

• Opción “Repetir acción”

Activar esta opción permite encadenar varios trazados sin tener que reactivar la herramienta cada vez.

(La barra espaciadora del teclado cancela la acción en curso)

• Opción “Magnetismo”

Activar esta opción permite realizar un dibujo más limpio gracias a la ayuda automática para ajustar los ángulos de las particiones a 90° (45° y 135°).



• Mover muros y mediciones precisas

> Para refinar el ángulo de una partición:

1. Haz clic en el punto azul que marca la intersección de dos muros.

2. Mantén pulsado el clic izquierdo y mueve el punto con el ratón para modificar el ángulo.

3. Ajusta el ángulo con más precisión usando las flechas del teclado.

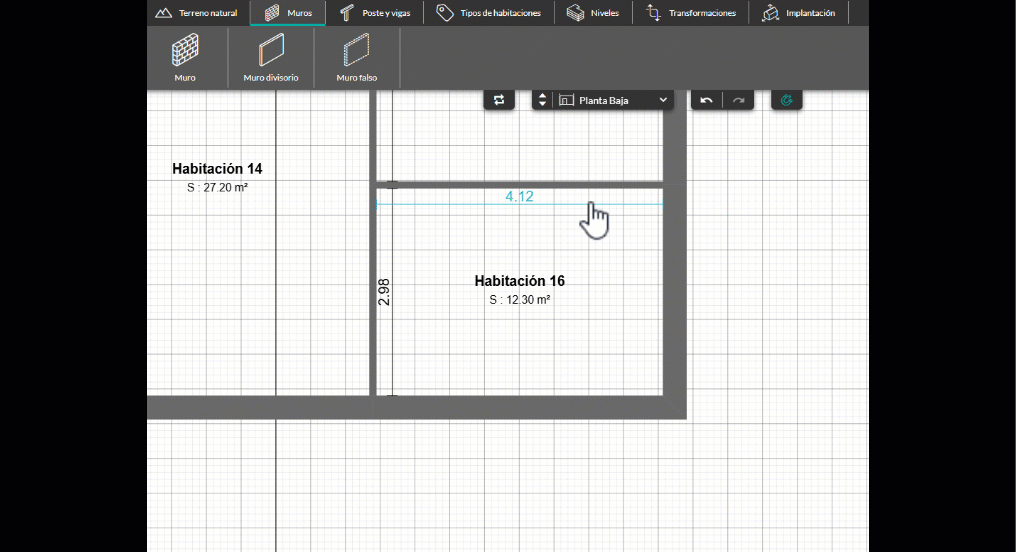

> Y Para mover un muro:

1. Haz clic en la partición que deseas mover.

2. Mantén pulsado el clic izquierdo y arrastra el muro con el ratón para reposicionarlo.

3. Ajusta la posición con precisión usando las flechas del teclado.



> Para redefinir una medición:

1. Haz clic en la medición deseada.

2. Introduce la longitud esperada.

3. Haz clic en la flecha azul o naranja para elegir la dirección de la medición.

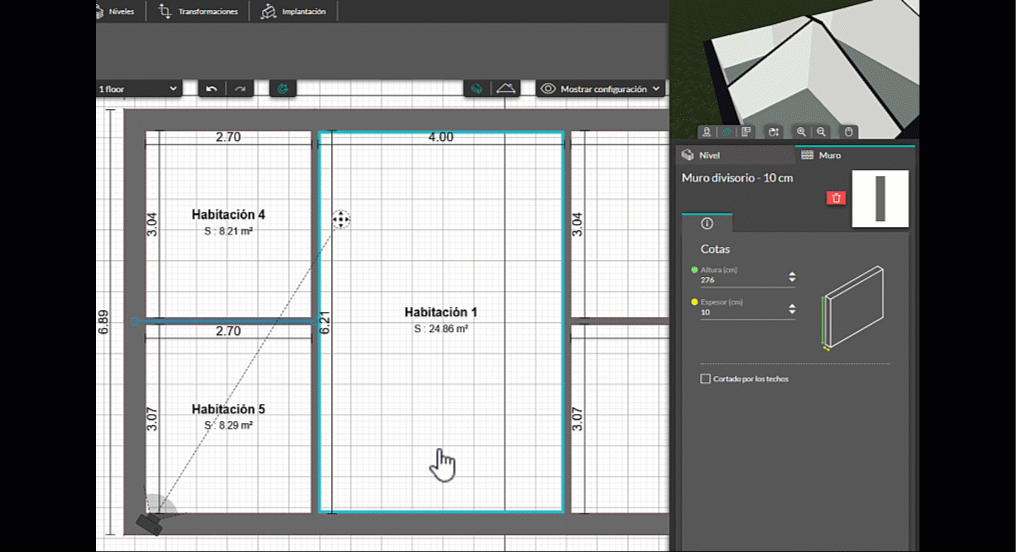

• Modificar un muro

Una vez dibujado un muro, puedes cambiar sus propiedades en los ajustes:

- Altura: por defecto corresponde a la altura definida para todo el nivel.

- Grosor: entre entre 2 y 100 cm.

- Opción “Cortar por los techos”: Permite definir si el muro es cortado por los techos (forjado completo) o por los techos/aislamiento (bajo cubierta).

También puedes completar tu plano utilizando las herramientas “Vigas” y “Pilares”.
