Créer un coyau

Niveau : Intermédiaire

Réaliser une avancée de toit et un changement de pente en quelques étapes avec Cedreo.

• Décaler le toit principal

• Tracer un toit complémentaire

• Modifier le toit principal

• Modifier le toit complémentaire

Décaler le toit principal

1.  Pour réaliser un coyau, il faut d’abord décaler le toit principal à la distance voulue par rapport au départ du coyau.

2.  Si le coyau n’est que sur une partie du bâti, il peut être nécessaire de recentrer le faîtage.

3.  Pour cela, il faut cliquer sur le bord du toit et utiliser l’option “Décalage faîtage” pour le recentrer.

Tracer un toit complémentaire

1.  Il faut ensuite dessiner un toit monopan pour créer la cassure de pente.

2.  Cliquer sur le bord du toit qui doit être le plus bas et cocher “Bas de pente” pour mettre le toit complémentaire dans le bon sens.

3.  Dans les paramètres à droite, modifier la hauteur du toit afin qu’il soit à la même hauteur que le toit principal (si besoin).

4.  À l’aide de la fenêtre de visualisation 3D, modifier la pente de votre toit jusqu’à ce que les toits se complètent.

Modifier le toit principal

Dans ce cas, nous réalisons un coyau partiel, nous allons donc maintenant modifier notre toit principal

1.  Dans un premier temps, décaler le second toit afin qu’il ne couvre que l’avancée

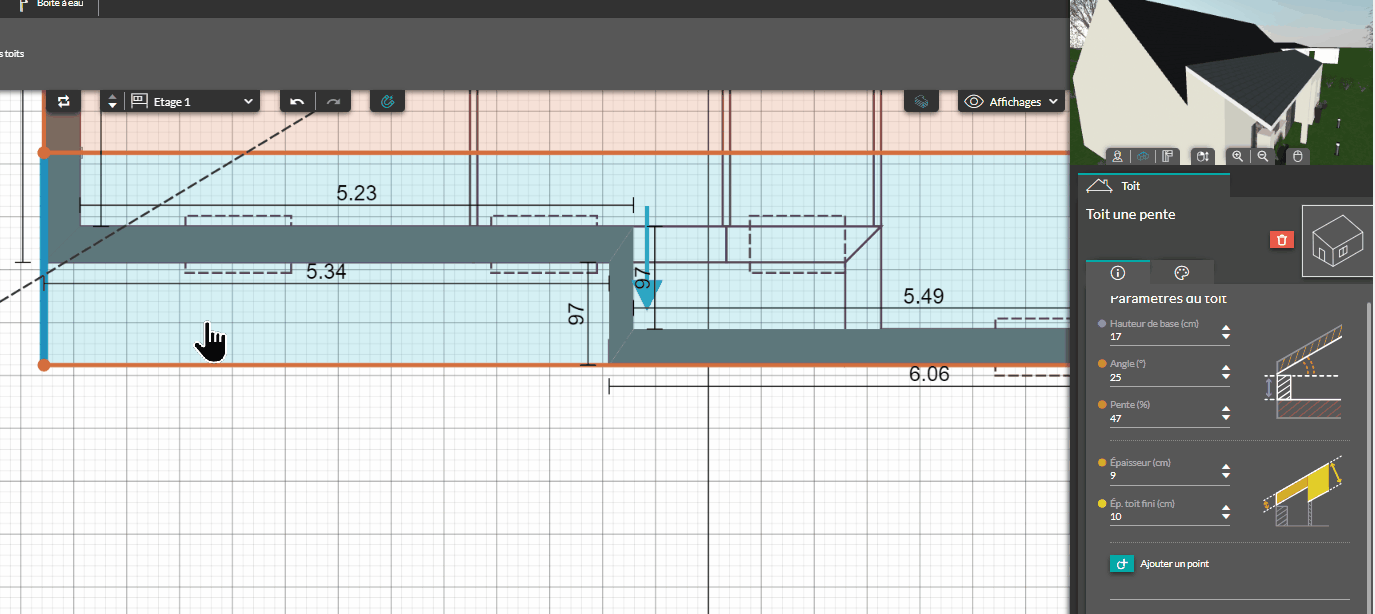

2.  Il faut ensuite adapter la forme du toit principal, en  ajoutant 2 points à l’aide du bouton dédié dans la colonne de droite

3. Sélectionner et déplacer chaque point pour créer le coude de toiture

Modifier le toit complémentaire

Les 2 toits se complètent mais un léger défaut peut être aperçu. Le toit complémentaire ne couvre pas de la maçonnerie partout et crée un trou entre les 2 toits.

Pour corriger ce défaut, il faut se rendre à l’étape "Tracé" et dessiner un mur complémentaire sous le toit de l’avancée.
