Choisir les informations à afficher sur vos plans

INTERMÉDIAIRE - Sur Cedreo, vous pouvez faire le choix de faire apparaître ou non certaines informations sur vos plans : cotes, surfaces, toit, symboles, rose des vents...

1. Rendez-vous à l’étape "Dossier" .

2. Sélectionnez le plan de votre choix (plan de masse, plan de RDC, plan d’étage …).

3. Dans le panneau de droite, vous pouvez cocher ou décocher les différentes options du plan afin de les afficher ou de les masquer.

Les options du plan varient selon le plan généré :

❗Pour déplacer un élément qui apparait sur le plan, il faut se rendre à l'étape Indications

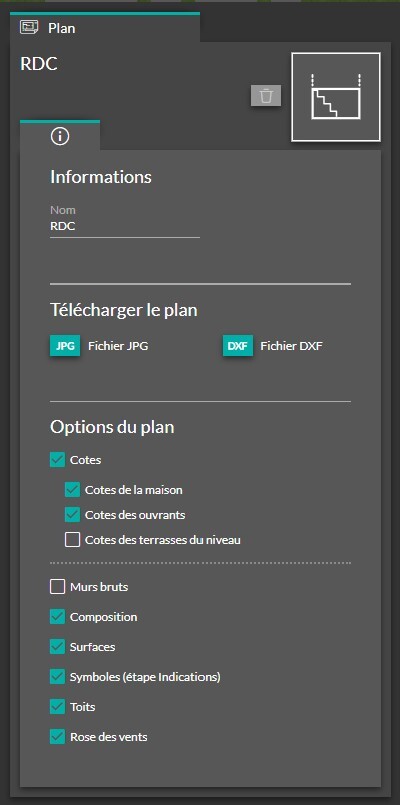

Options du plan

"Cotes" permet d'afficher ou de masquer l'ensemble des cotes du plan. Vous pouvez choisir les types de cotes à afficher. (Cotes de la maison, cotes des ouvrants et cotes des terrasses du niveau)
"Murs bruts" permet d'afficher uniquement la structure des murs extérieurs.
"Composition" permet d'afficher ou de masquer la composition des murs.
"Surfaces" permet d'afficher ou de masquer les surfaces des différentes pièces.
"Symboles (étape Indications)" permet d'afficher ou de masquer les symboles ajoutés à l'étape "Indications".
"Toits" permet d'afficher ou de masquer le tracé d'une toiture.
"Rose des vents" permet d'afficher ou masquer la rose des vents sur le plan.

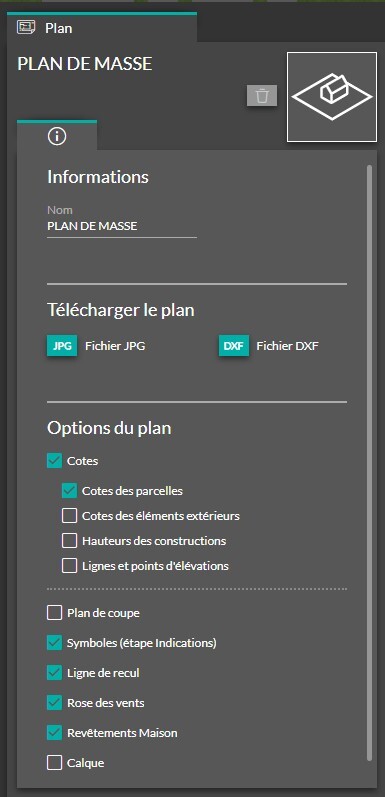

Options du plan

"Cotes" permet d'afficher ou de masquer toutes les cotes du plan (Cotes des parcelles, cotes des éléments extérieurs, hauteurs des constructions et lignes et point d'élévations).
"Plan de coupe" permet d'afficher ou de masquer les lignes qui représentent la position de la coupe créée pour le projet.
"Symboles (étape Indications)" permet d'afficher ou de masquer les symboles ajoutés à l'étape "Indications".
"Ligne de recul" permet d'afficher ou de masquer les lignes de recul créées dans "Tracé".
"Rose des vents" permet d'afficher ou de masquer la rose des vents sur le plan.
"Revêtements Maison" permet d'afficher ou de masquer les revêtements appliqués au bâtiment.
"Calque" permet d'afficher ou de masquer le plan importé dans "Tracé".

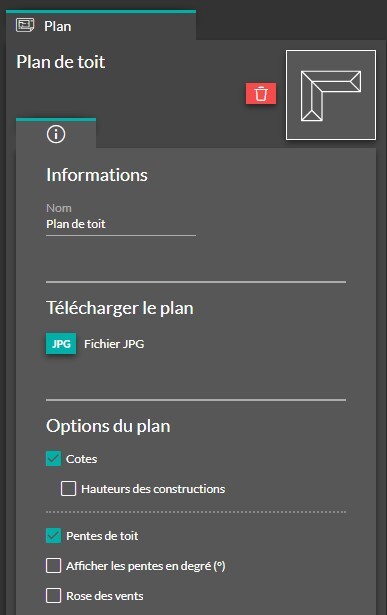

Options du plan

"Cotes" permet de montrer ou cacher l'ensemble des cotes du plan. Par défaut, il n'y a pas de cotes, seules les cotes libres sont concernées.
"Hauteurs des constructions" permet d'afficher ou cacher l'information des hauteurs Acrotère/TN, Faîtage/TN et Égout/TN.
"Pentes de toit" permet de montrer ou cacher l'information de pente de toit.
"Afficher les pentes en degré (°)" permet de choisir l'unité de valeur des pentes de toit en pourcentage ou en degré. Uniquement visible si la case "Pentes de toit" est cochée.
"Rose des vents" permet de montrer ou cacher la rose des vents sur le plan.

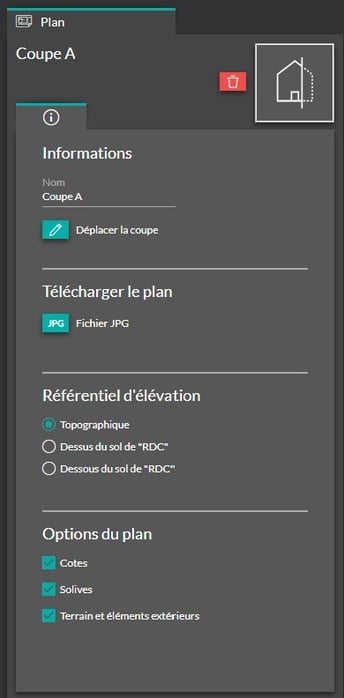

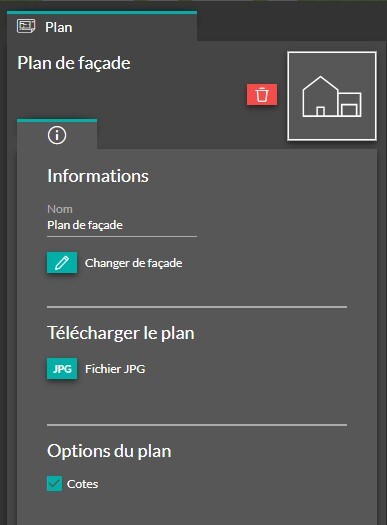

Options du plan

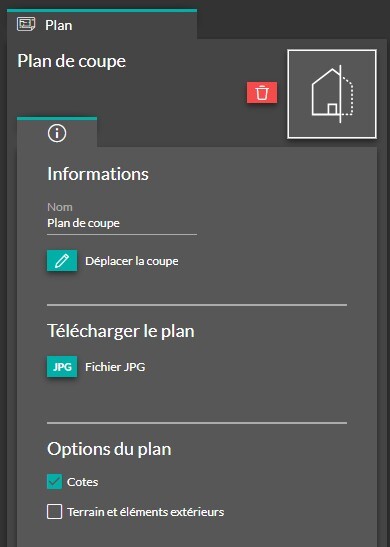

Options du plan

"Cotes" permet de montrer ou de masquer les cotes libres ou d'élévation.
"Solives" permet d’afficher ou non les solives (Option disponible uniquement si le plancher comporte des solives.).
"Terrain et éléments extérieurs" permet d'afficher ou de masquer le terrain et les éléments extérieurs.
