Ajouter et personnaliser un plan de toit [module terrain]

INTERMÉDIAIRE - Les plans de toit vous permettent d'ajouter des indications précises sur les toits de votre projet

⚠️ Cette fonctionnalité est disponible uniquement si le module terrain est activé.

⚠️ Contrairement aux plans d'étage et de masse, le logiciel ne génère pas de plan de toit du projet par défaut

Ajouter un plan de toit

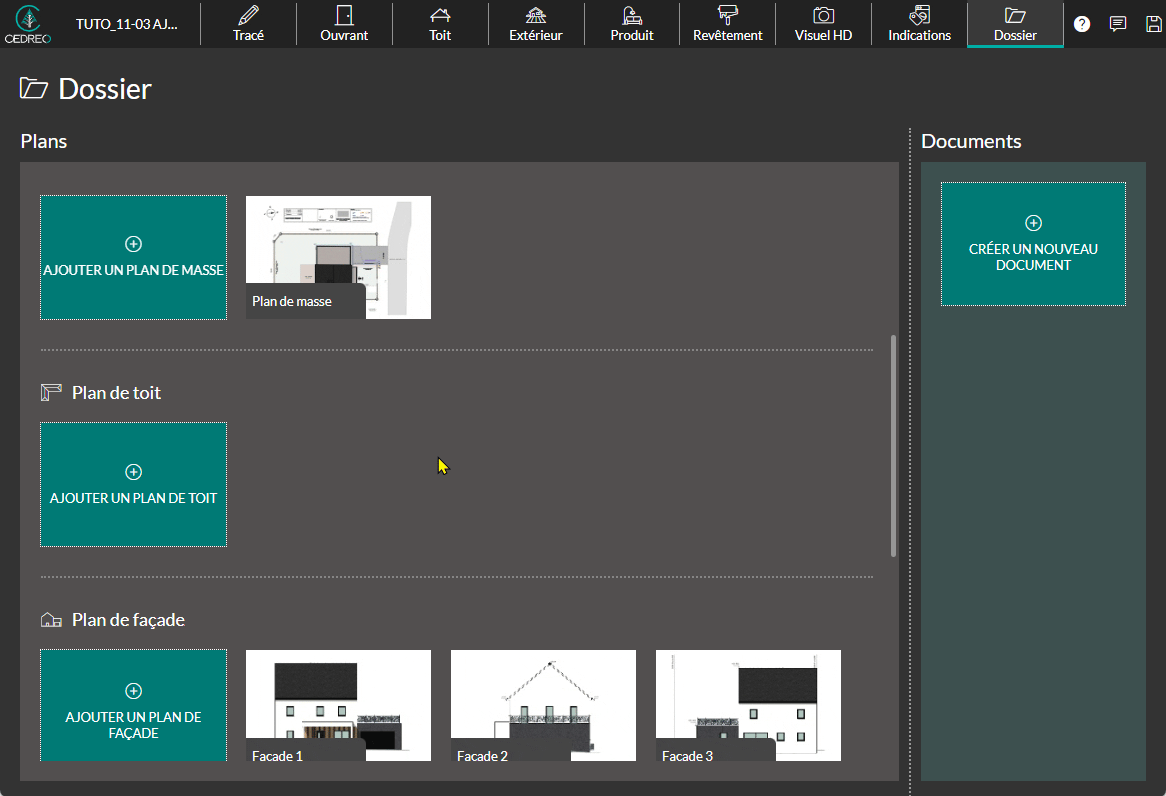

1. Accédez à l'étape "Dossier" .

2. Cliquez sur l'encadré "Ajouter un plan de toit" .

3. Si besoin saisissez un nom de plan de toit.

4. Editez les informations du plan de toit.
(voir les "Options du plan " dans Editer un plan de toit)

5. Retournez à l'accueil de l'étape en cliquant sur "Retour à mon dossier".

Video_251007151752

Éditer un plan de toit

Vous pouvez modifier ou ajouter les informations à faire apparaître sur un plan de toit. Pour cela, cliquez sur la vignette représentant le plan à modifier et faites les mises à jour depuis les 4 points d'entrée suivants :

  • Les paramètres globaux

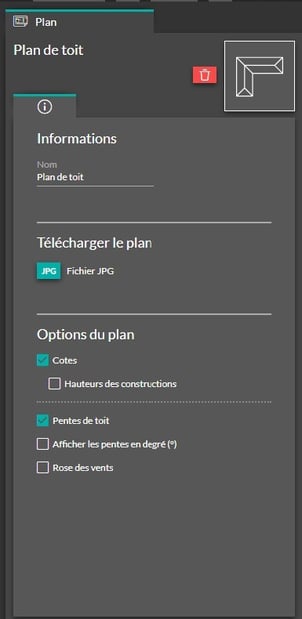

Ces paramètres sont accessibles depuis l'onglet "Plan" dans le panneau de droite.

11-04 - Option plan

Informations

  • "Nom" permet de renommer votre plan.

Télécharger le plan

  • "Fichier JPG" permet de télécharger le plan au format jpg.
Options du plan
  • "Cotes" permet de montrer ou cacher l'ensemble des cotes du plan. Par défaut, il n'y a pas de cotes, seules les cotes libres sont concernées.

  • "Hauteurs des constructions" permet d'afficher ou cacher l'information des hauteurs Acrotère/TN, Faîtage/TN et Égout/TN.

  • "Pentes de toit" permet de montrer ou cacher l'information de pente de toit.

  • "Afficher les pentes en degré (°)" permet de choisir l'unité de valeur des pentes de toit en pourcentage ou en degré. Uniquement visible si la case "Pentes de toit" est cochée.

  • "Rose des vents" permet de montrer ou cacher la rose des vents sur le plan.

❗L'affichage de l'échelle graphique est disponible lorsque vous importez votre plan de toit dans votre document.

  • Pentes de toit et hauteurs de constructions

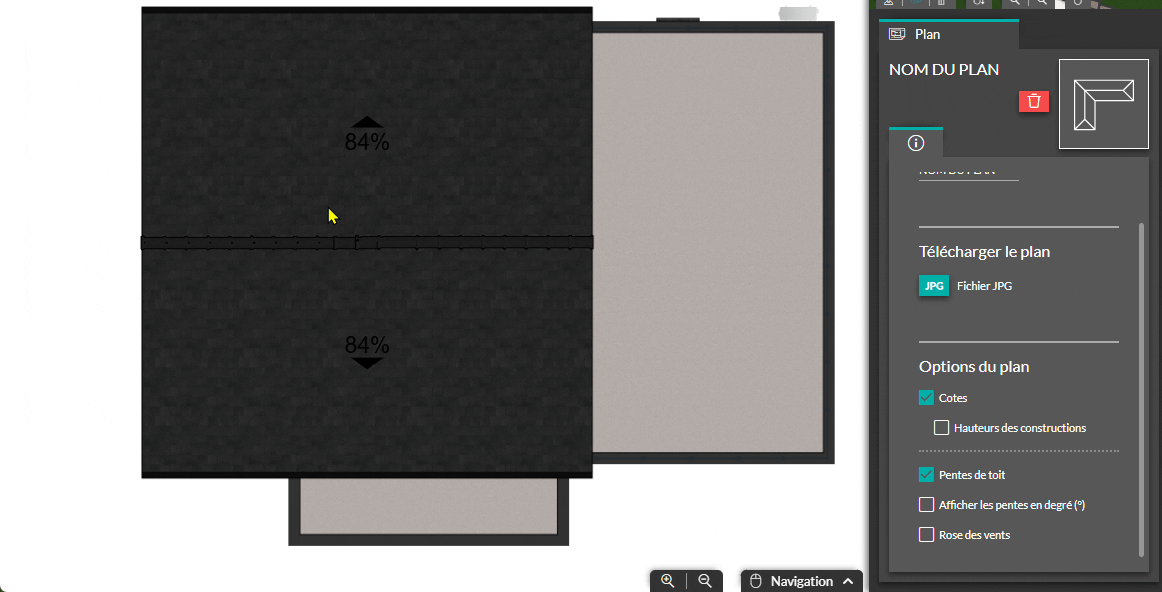

En cliquant sur la valeur d'une pente de toit ainsi que la valeur d'une hauteur de construction, vous pouvez choisir de l'afficher ou de la masquer mais aussi de modifier le style d'affichage :

11-04 - Modifier le texte des pentes de toit

  • Les symboles

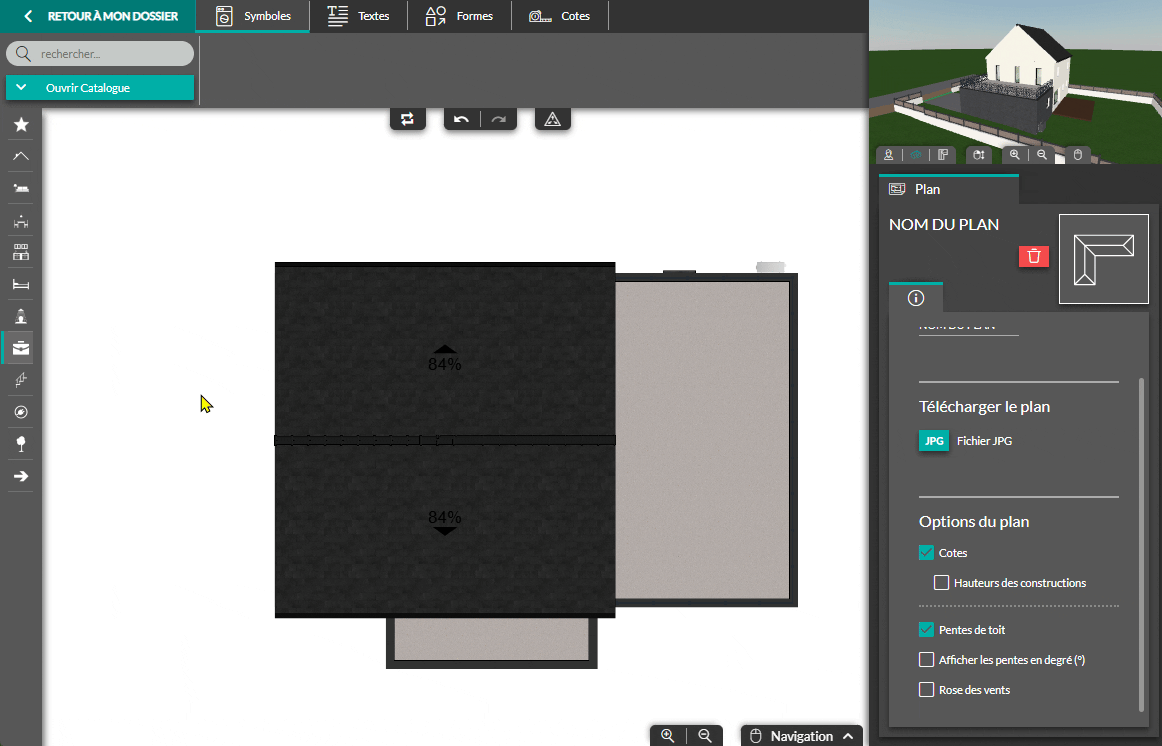

Comme à l'étape "Indications", l'outil "Symboles" vous permet également d'ajouter des symboles sur vos plans de toit.

11-général ajout symbole

Pour plus de détails, voir :  Ajouter des symboles sur le plan 2D

  • Les annotations

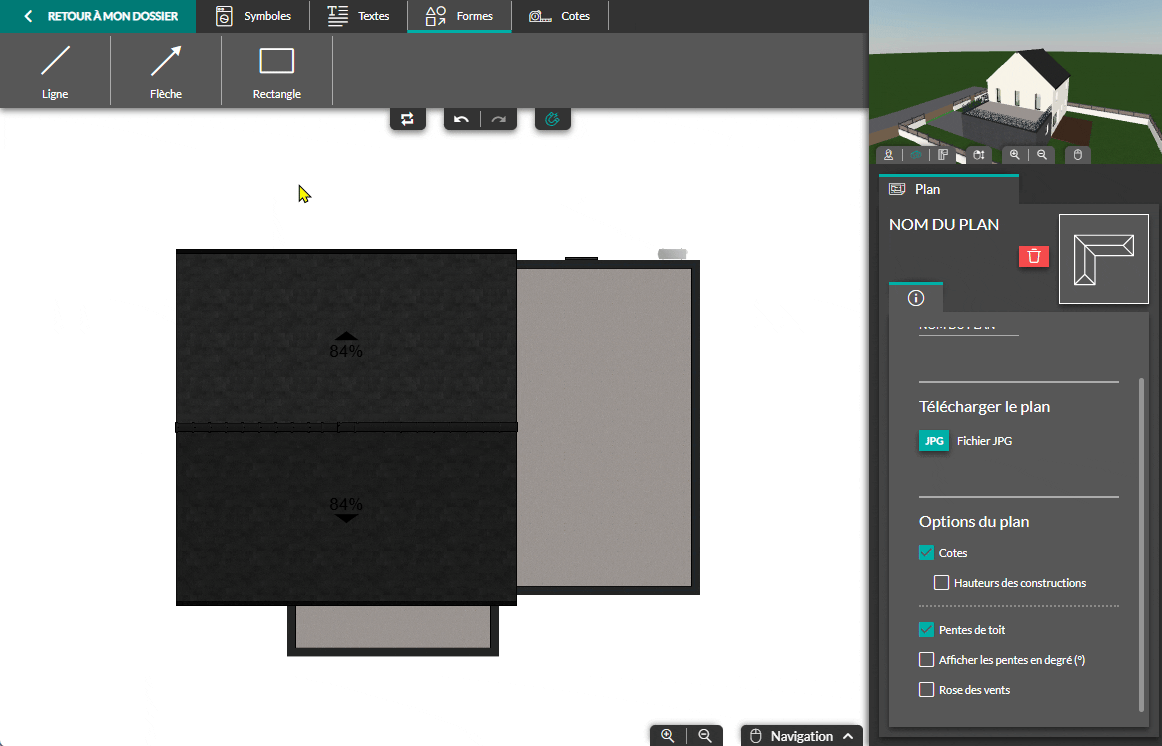

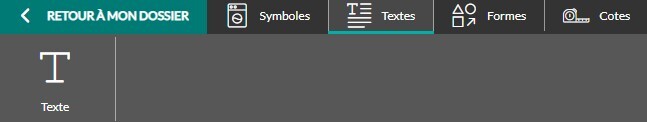

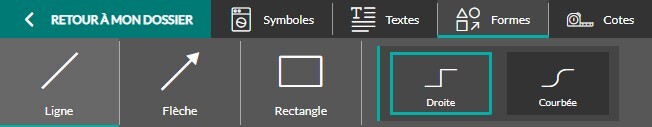

Vous avez la possibilité d'ajouter et de configurer du texte et des formes (lignes et flèches droites ou courbées mais aussi des rectangles, des ellipses ou des formes libres) sur le plan depuis les outils "Textes" et "Formes" :

11-02_Capture_Outil_Texte

11-06 Outil Formes



11-04 - Annotations

Pour plus de détails sur l'outil "Formes", voir : Utiliser l'outil "Formes" pour vos documents

  • Les cotes

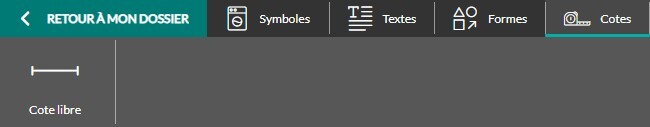

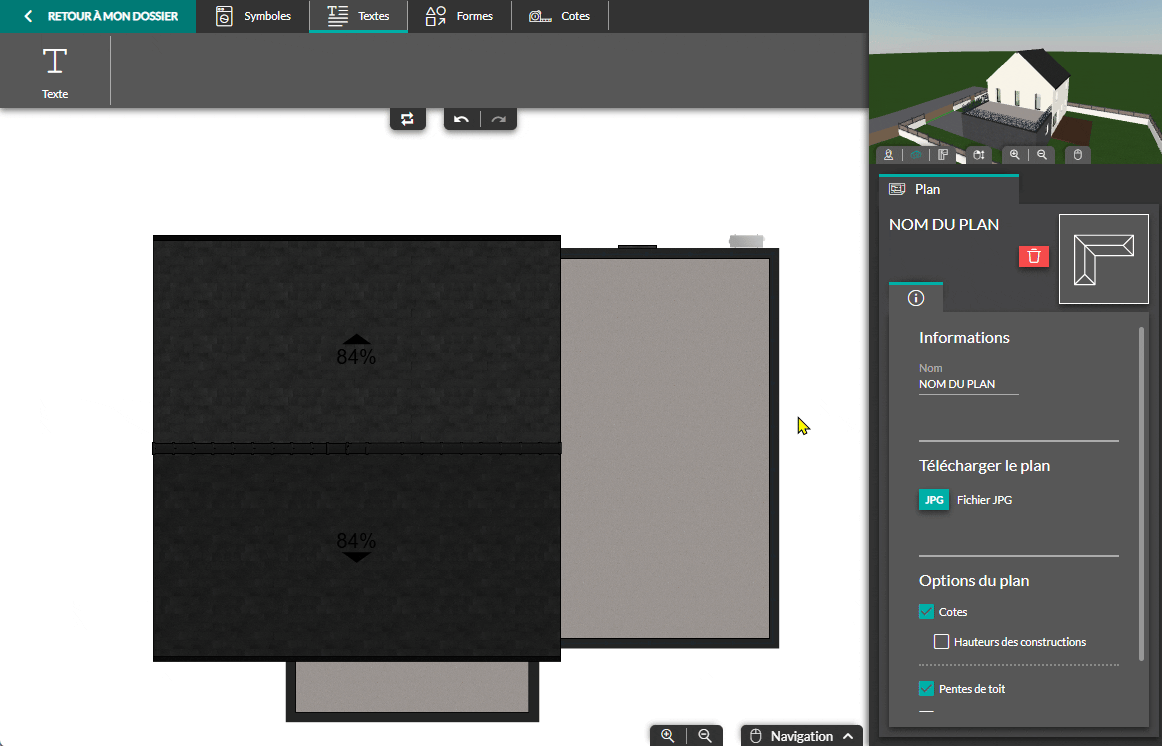

Vous pouvez utiliser l'outil "Cotes" pour ajouter des cotes libres à vos plans de toit.

11-04 - Capture Cote

11-04 - Cotes

Supprimer un plan de toit

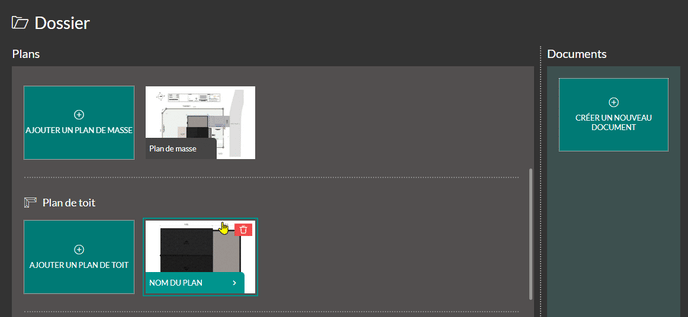

1. Depuis l'étape "Dossier", passez le pointeur de la souris sur le plan ajouté à supprimer.

2. Une icône rouge en forme de poubelle apparaît : cliquez dessus pour confirmer la suppression.

11-04 - Supprimer
