Ajouter et personnaliser un plan de façade [module terrain]

INTERMÉDIAIRE - Les plans de façade vous permettent de créer des documents techniques annotés

⚠️ Cette fonctionnalité est disponible uniquement si le module terrain est activé.

⚠️ Contrairement aux plans d'étage et de masse, le logiciel ne génère pas de plan de façade du projet par défaut

Ajouter un plan de façade

1. Accédez à l'étape "Dossier" .

2. Cliquez sur l'encadré "Ajouter un plan de façade" .

3. Sélectionnez la caméra correspondant à la façade dont vous souhaitez générer le plan.

4. Si besoin saisissez un nom de plan de façade.

5. Configurez le cadrage du plan.

6. Retournez à l'accueil de l'étape en cliquant sur "Retour à mon dossier".

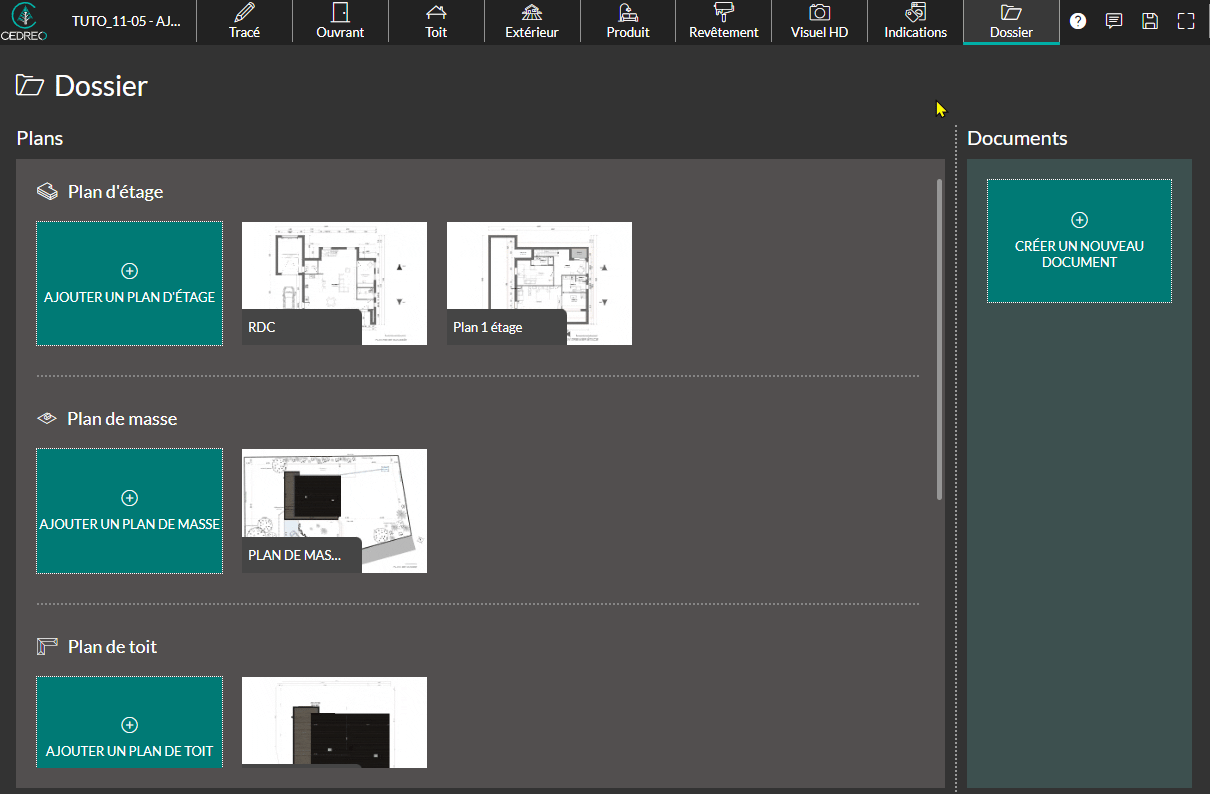

11_05 - Ajouter plan de façade

Éditer un plan de façade

Vous pouvez modifier ou ajouter les informations à faire apparaître sur un plan de façade. Pour cela, cliquez sur la vignette représentant le plan à modifier et faire les mises à jour depuis les 4 points d'entrée suivants :

  • Les options du plan

Ces options sont accessibles depuis l'onglet "Plan" dans le panneau de droite.

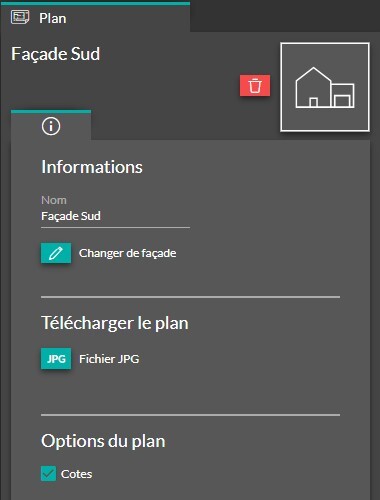

Capture_Option du plan



Informations

  • "Nom" permet de renommer votre plan.
  • "Changer la façade" permet de sélectionner une autre caméra parmi celles proposées afin de générer un plan de façade.

Télécharger le plan

  • "Fichier JPG" permet de télécharger le plan au format jpg.

Options du plan

  • "Cotes" permet de montrer ou cacher les cotes libres ou d'élévation.

❗L'affichage de l'échelle graphique est disponible lorsque vous importez votre plan de façade dans votre document.

  • Les symboles

 Comme dans l'étape "Indications", vous avez la possibilité d'ajouter des symboles sur vos plans de façade en utilisant l'outil "Symboles" :

11-général ajout symbole

1. Recherchez et sélectionnez le symbole voulu, soit par la barre de recherche soit dans le catalogue proposé.

2. Avec le clic gauche de la souris, cliquez sur l'endroit du plan où vous souhaitez positionner votre symbole (vous pouvez le déplacer en faisant clic gauche maintenu sur le symbole).

3. Dans le panneau de droite, vous pouvez (dans un premier onglet) redimensionner / faire pivoter le symbole ou (dans un second onglet) modifier son style (couleur et type de trait).

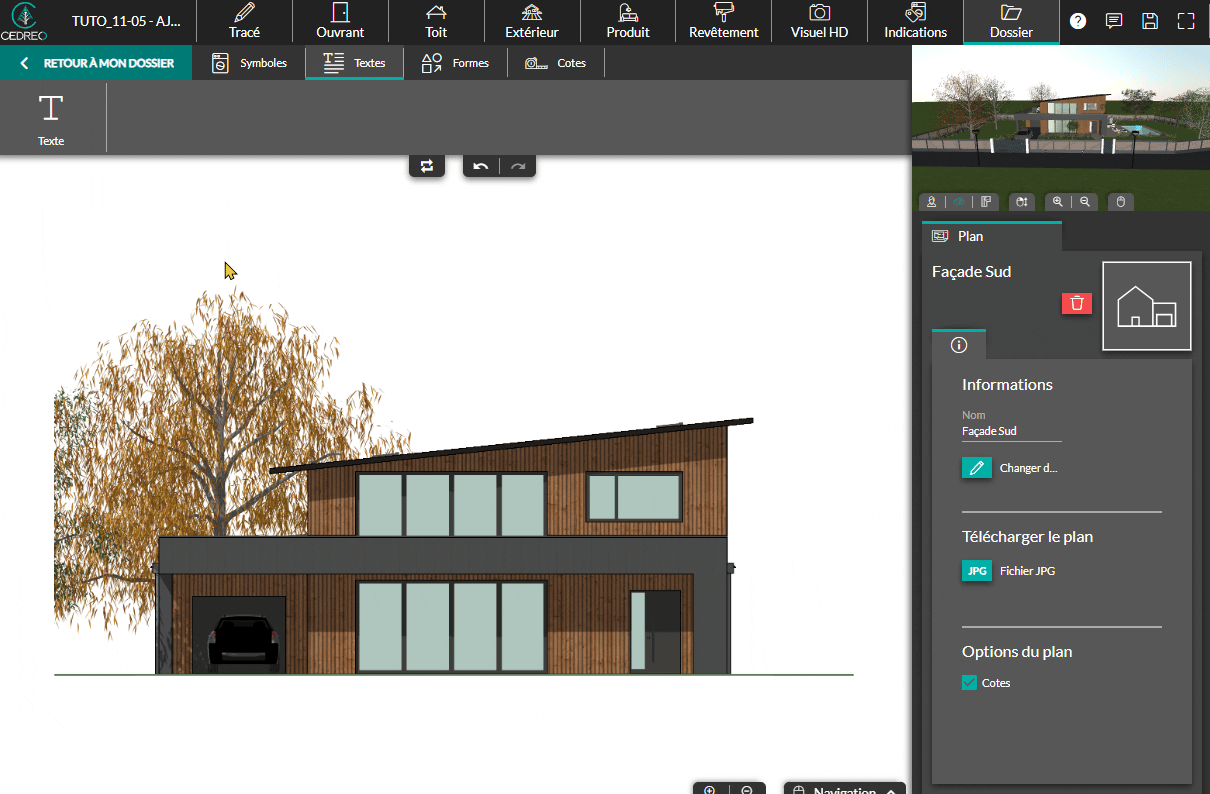

    11_05_Symbole

💡 11-général effet miroirDepuis le panneau de droite, vous pouvez appliquer un "effet miroir" à tous vos symboles afin d'en modifier leurs axes de symétrie (cela s'avèrera utile pour les escaliers par exemple).

  • Les annotations

Vous avez la possibilité d'ajouter et de configurer du texte et des formes (lignes et flèches droites ou courbées mais aussi des rectangles) sur le plan depuis les outils "Textes" et "Formes" :

Texte

Tuto_11-02_Capture_Outil_formes

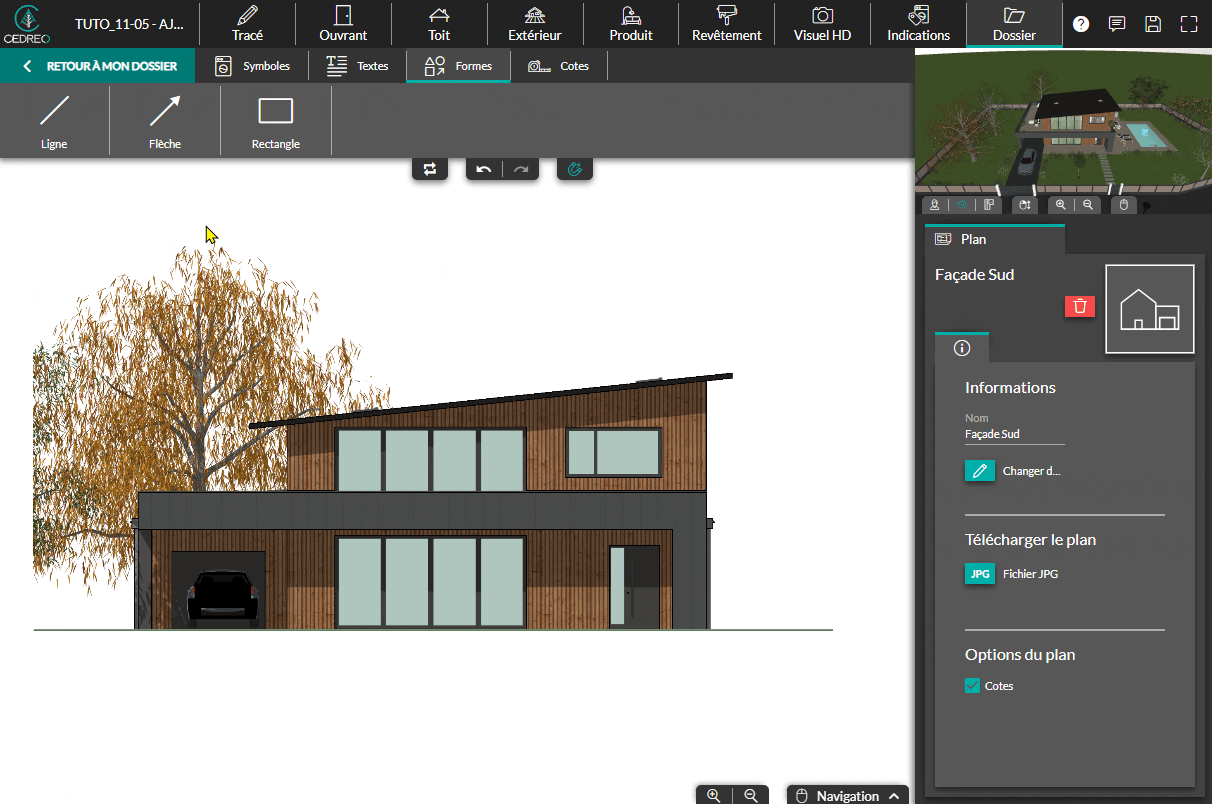

11_05 - Annotations

  • Les cotes

Vous pouvez utiliser l'outil "Cotes" pour ajouter des cotes libres ainsi que des cotes d'élévation à vos plans.

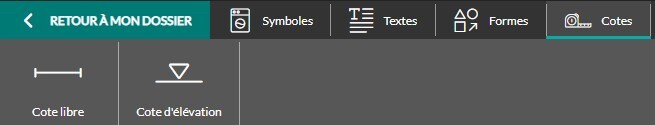

11-05 - Capture_ Cote

Les cotes disposent d'un système d'aimantation pour simplifier leur insertion. Un trait vert et pointillé vous indique l'élévation de référence :

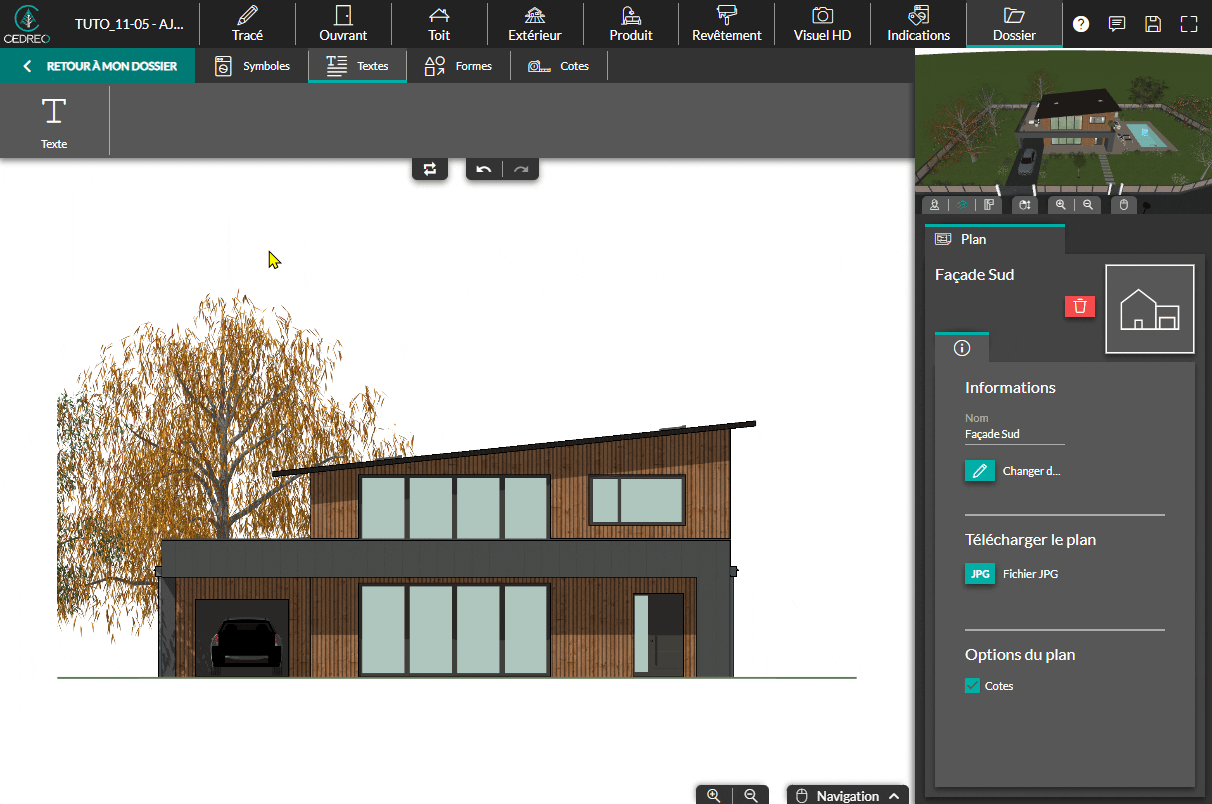

11_05 - Cotes



Supprimer un plan de façade

1. Depuis l'étape "Dossier", passez le pointeur de la souris sur le plan ajouté à supprimer.

2. Une icône rouge en forme de poubelle apparaît : cliquez dessus pour confirmer la suppression.

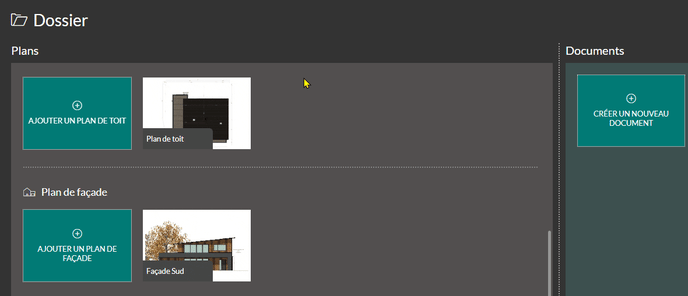

11_05 - Supprimer
