Créer une noue automatique

INTERMÉDIAIRE - Dessiner une pénétration de toit automatique avec deux toits deux pans.


Dessiner les toits deux pans

1. À l'étape "Toit", dessinez un premier toit deux pans sur la partie principale du projet.

2. Dessinez un second toit deux pans sur l'avancée de la maison.

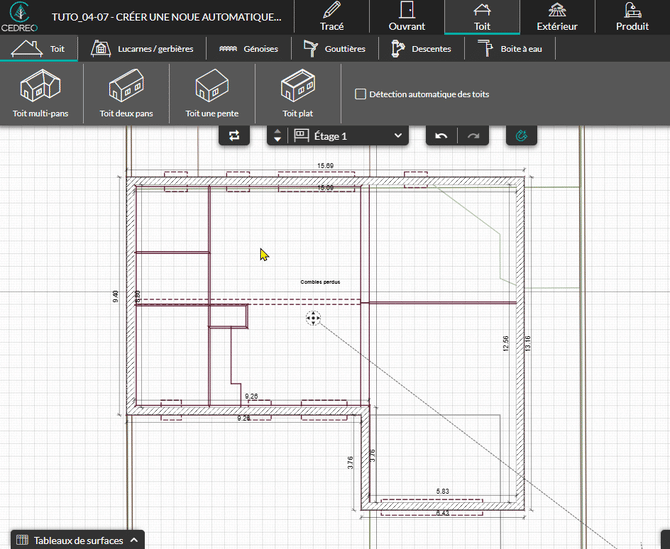

04-07 - Toits deux pans

Déclencher la noue automatique

⚠️  Pour créer la noue il faut que les deux toits aient des sens de faîtages opposés.

1. Sélectionnez l'arête du petit toit à partir de laquelle la noue doit démarrer afin de modifier le sens de faîtage.

2. Dans le panneau de droite, faites défiler les options jusqu’au paramètre "Départ de faitage", puis activez-le en cochant la case.

3. Toujours dans le panneau de droite, une option "Noue" apparaît alors légèrement plus haut. Cochez cette case pour générer automatiquement la noue.

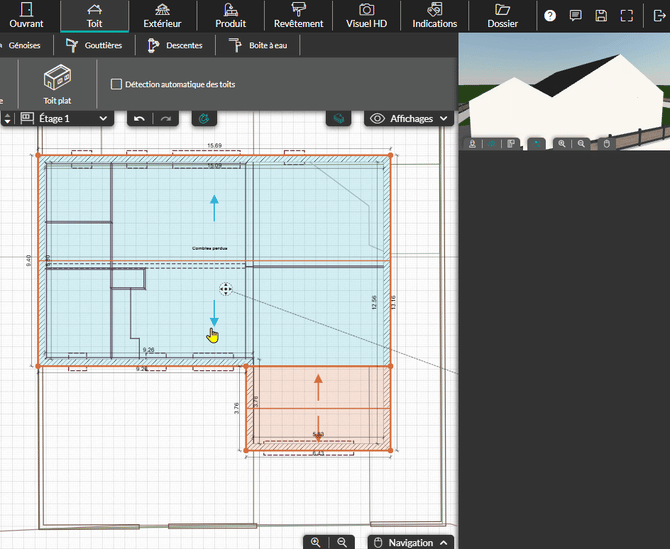

04-07 - Noue automatique

ℹ️ Le logiciel détecte automatiquement la possibilité de création d'une noue.

⚠️  Attention, la pointe de noue ne doit pas dépasser le faîtage principal (modifier les pentes des toits si nécessaire) .
