Niveau : Avancé
Des étapes "Tracé" et "Toit" aux étapes "Indications" et "Dossier", représentez une pièce sous escalier en personnalisant votre plan et vos surfaces (habitables/utiles).
 |
 |
Etape 1 - Représenter les espaces sous l'escalier

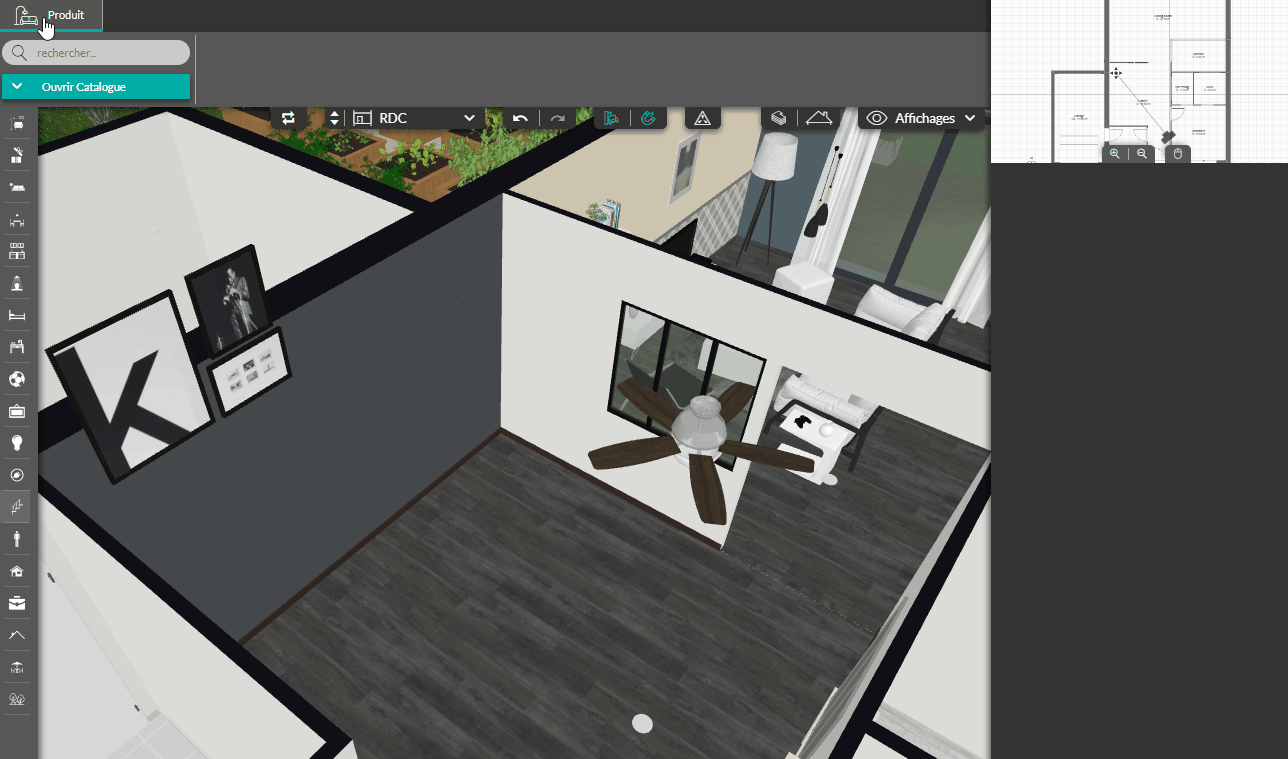

1 - Sélectionner dans l'étape "Produit", depuis le catalogue dédié, le modèle d'escalier voulu
2 - Dans la colonne de droite, redimensionner le produit afin qu'il soit positionné correctement sur votre projet (par rapport à votre trémie)
💡 Décochez l'option "Collision" pour pouvoir modifier l'escalier librement

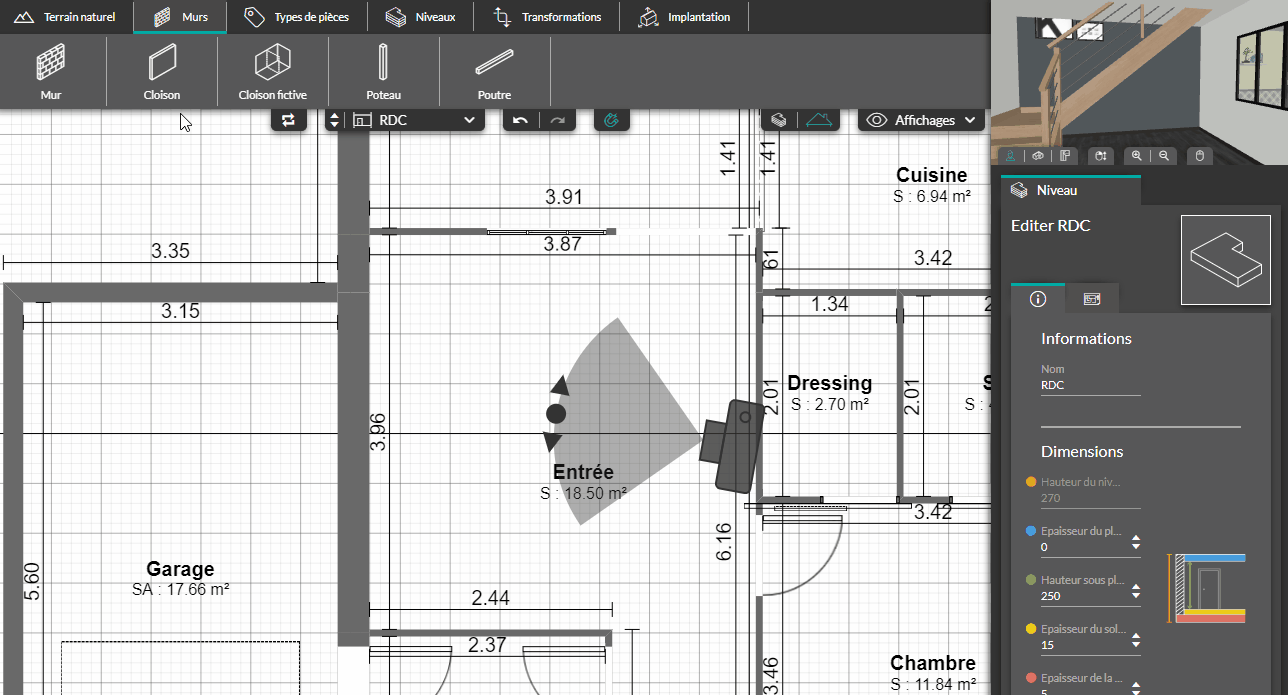

3 - Dans l'étape "Tracé", avec l'outil cloison, représenter l'espace occupé par votre pièce sous escalier. Vos cloisons doivent s'arrêter à la limite de votre quart tournant et sous la main courante.
4 - Dans la continuité de votre cloison principale, tracer une cloison fictive pour délimiter l'espace occupé par votre quart tournant
5 - Avec l'outil "Types de pièces", typer cet espace comme "sous-escalier" par exemple (on l'excluera plus tard des surfaces - voir Etape 3 - Personnaliser votre tableau de surface et votre plan)
Etape 2 - Représenter la pente sous escalier (découper les cloisons)

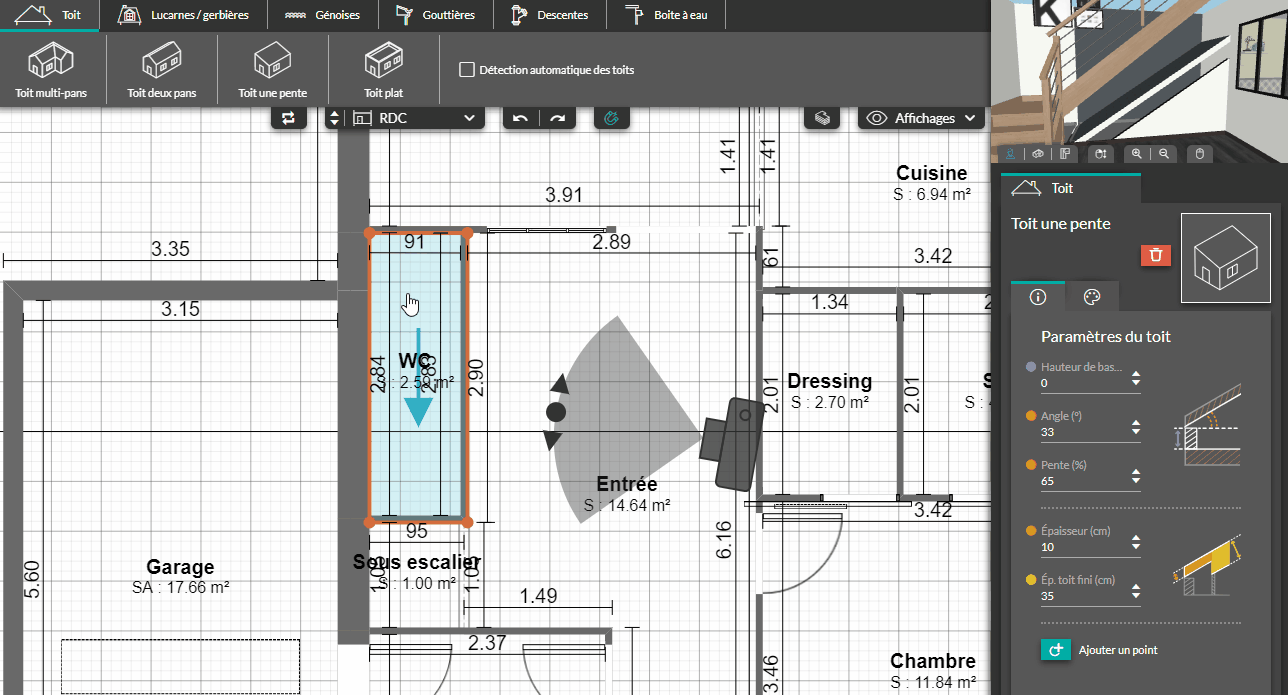

1 - Depuis l'étape "Toit", tracer un monopan sur les cloisons représentant votre espace sous escalier
2 - Modifier l'épaisseur de votre toit, en la réduisant au maximum (épaisseur toit 5 cm / toit fini 6 cm)
💡 Pour un meilleur effet visuel, n'hésitez pas à appliquer le même revêtement que vos murs sur votre couverture de toit !
3 - Changer la hauteur de base afin que le bas de pente du toit soit à la même hauteur que le quart tournant de l'escalier
4 - Modifier la pente / l'angle du toit afin que l'inclinaison du toit corresponde à celle de la partie haute de l'escalier
Etape 3 - Personnaliser votre tableau de surface et votre plan

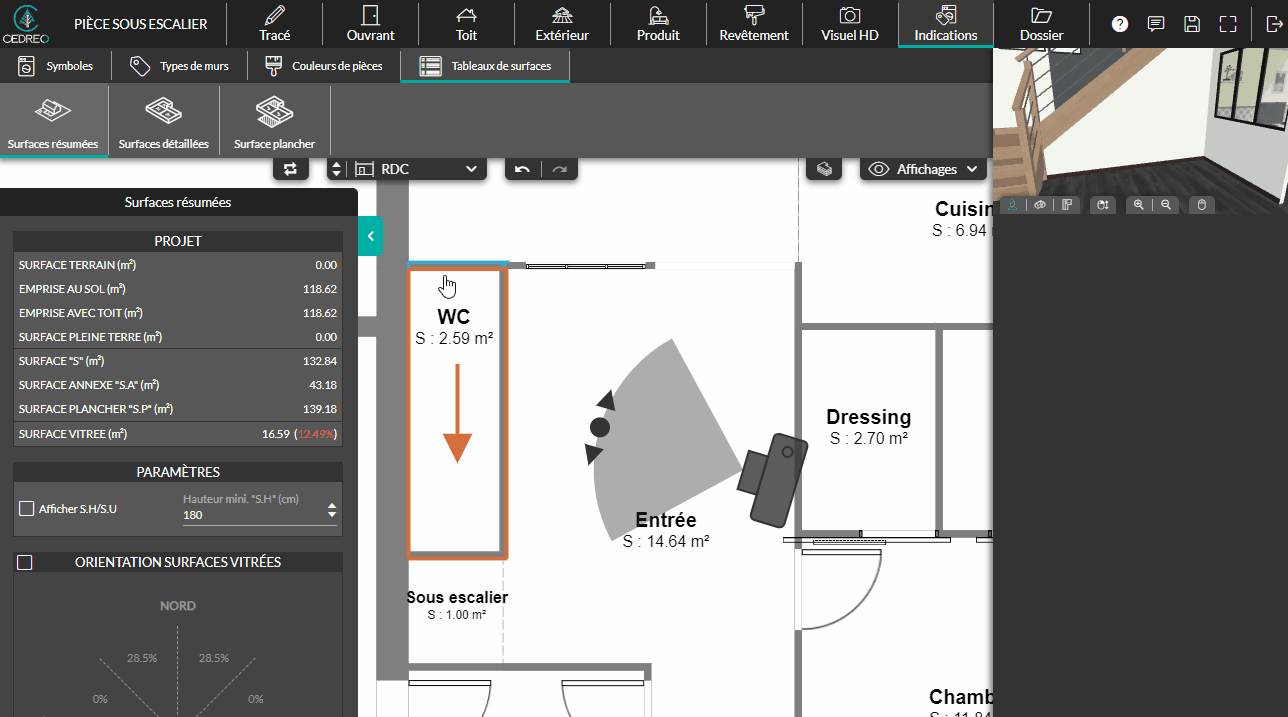

1 - Dans l'étape "Indications", dans le menu "Tableaux de surfaces", se rendre dans l'outil "Surfaces résumées"

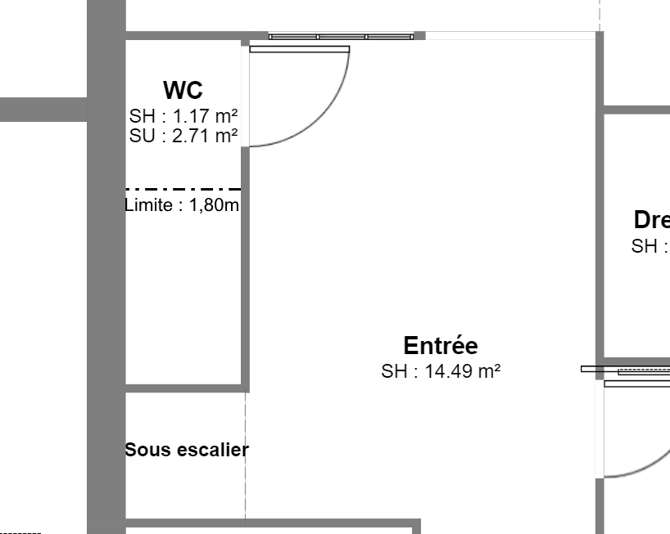

2 - Cocher "Afficher SH / SU" dans la rubrique "Paramètres". Deux indications de surfaces - SH pour surface habitable et SU pour surface utile - apparaîtront sous le nom de la pièce sous escalier (ici, dans un espace WC).
3 - Dans l'outil "Surfaces détaillées", vous pourrez exclure du tableau de surface l'espace occupé par la partie basse du quart tournant de votre escalier > Décocher la case à droite de la pièce exclure (ici, la pièce "sous-escalier")
4 - Se rendre dans l'étape "Dossier" pour personnaliser l'affichage de votre toit sur votre plan
5 - Cliquer sur le plan concerné dans la rubrique "Plan d'étage" (ici, plan RDC)
6 - Dans les paramètres de la colonne de droite, rubrique "Options du plan" décocher l'affichage des "toits"
