Niveau: Forgeschrittene
Wenn ein Satteldach angepasst wird, kann ein Krüppelwalmdach (auch beidseitig) dargestellt wird
- Zeichnen: die Stelle für das Krüppelwalmdach vorbereiten
- Dach: das Krüppelwalmdach darstellen
- Sonderfall: das Krüppelwalmdach beidseitig darstellen

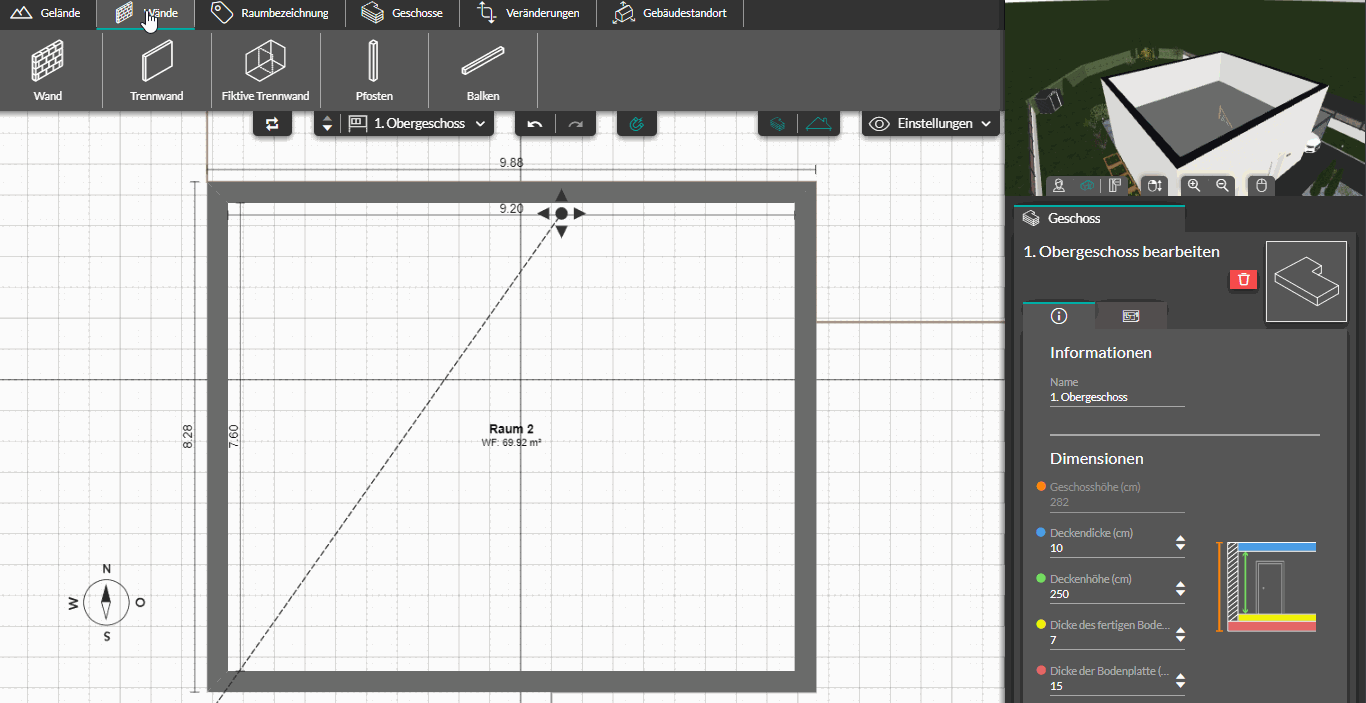

Zeichnen: Bereiten Sie die Stelle für das Krüppelwalmdach vor
1. Gehen Sie im Schritt „Zeichnen“ und wählen Sie das Tool „fiktive Trennwand“ aus.
2. Stellen Sie mit zwei fiktiven Trennwänden die Breite dar, die der Einschnitt an Ihrem Giebel einnehmen soll (diese beiden Trennwände müssen gleich weit von den Außenwänden entfernt sein, um eine saubere Arbeit zu gewährleisten).
3. Von diesen dargestellten Hilfslinien und ausgehend vom Giebel, zeichnen Sie ein Dreieck, das die Tiefe Ihres Einschnitts darstellt (mit Hilfe des 45°-Magnetismus sollten Sie den Punkt finden, an dem Ihre beiden Wände zusammenkommen).

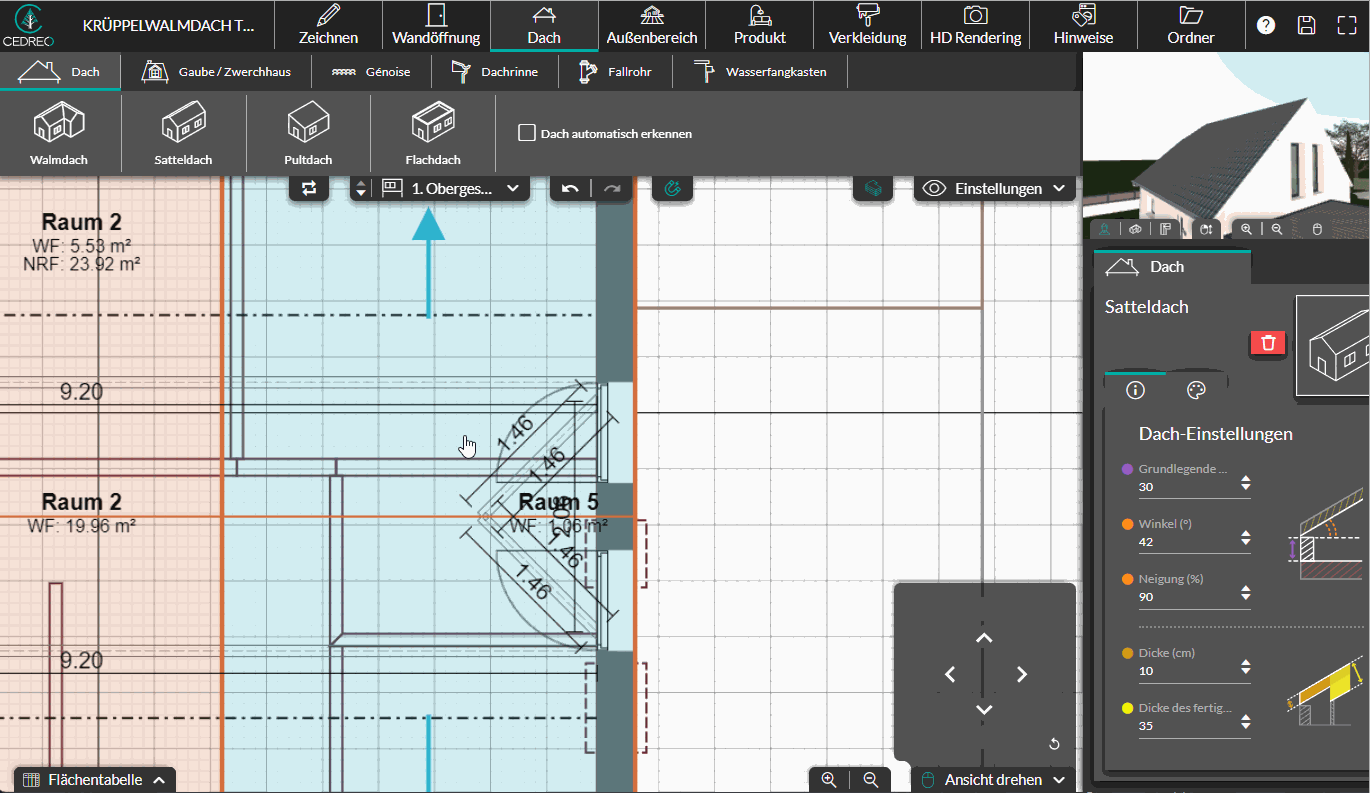

Dach: das Krüppelwalmdach darstellen
1. Sobald Sie das Satteldach erstellt haben, Stellen Sie sicher, dass der First in der richtigen Richtung liegt (klicken Sie auf die Dachkante und aktivieren Sie die Option „Dachfirst-Ausrichtung“, wenn die Richtung falsch ist)
2. Fügen Sie drei Punkte an der Dachkante hinzu, an der Sie Ihren Einschnitt erstellen möchten:
- Die Seitenpunkte sind mit dem Magnetismus an der Basis der Trennwände zu positionieren.
- Der Mittelpunkt wird in Richtung der Spitze des Dreiecks gezogen, das mit den Trennwänden dargestellt wird.
3. Zeichnen Sie ein Pultdach in die Lücke.
❗Möglicherweise müssen Sie die Neigungsrichtung Ihres Pultdaches ändern
4. Ändern Sie die Erhöhung (grundlegende Höhe) des Pultdaches, bis es auf das Satteldach passt.
Sonderfall: das Krüppelwalmdach beidseitg darstellen
In manchen Projekten müssen Sie vielleicht ein beidseitiges Krüppelwalmdach darstellen.
1. Wiederholen Sie im Schritt „Zeichnen“ die gleiche Aktion, um die (identische) Stelle auf der gegenüberliegenden Kante des ersten halben Einschnitts darzustellen.
2. Verschieben Sie im Schritt „Dach“ den Rand des bestehenden Satteldachs (den, der als Referenz für den First dient).
3. Zeichnen Sie auf dem freigewordenen Raum ein neues Satteldach (mit denselben Werten für Höhe und Neigung wie das erste).
4. Wenden Sie die Option „Dachfirst-Ausrichtung“ auf die Kante des neuen Daches an, die entlang des ersten Satteldachs verläuft.
5. Wiederholen Sie die Schritte, die im Abschnitt Abschnitt „Krüppelwalndach darstellen“.
