Utiliser l’outil "Mur de refend"

L’outil "Mur de refend" permet de dessiner manuellement une fondation en semelle filante avec son mur de soubassement, à l'intérieur de n'importe quelle zone de fondation existante.

• Ajouter un mur de refend

• Modifier un mur de refend

• Supprimer un mur de refend

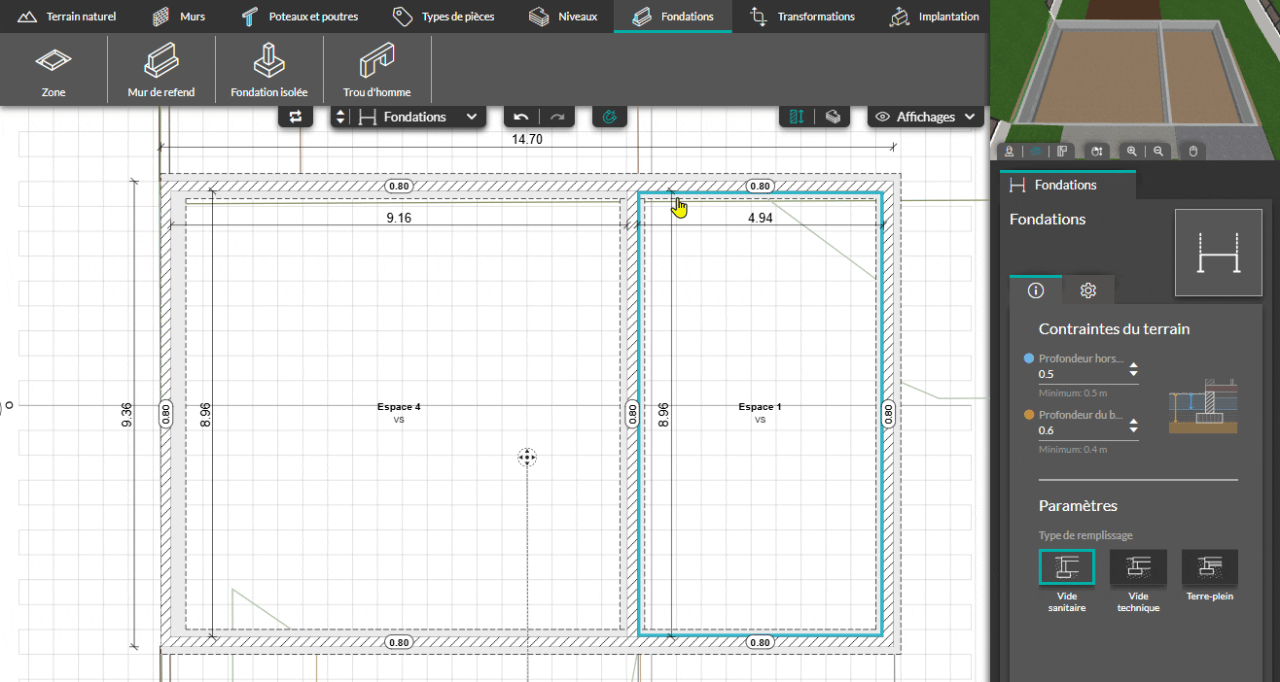

Ajouter un mur de refend

1. A l'étape "Tracé", cliquez sur "Fondations" puis sélectionnez l'outil "Mur de refend" .

2. Déplacez le curseur pour définir l’emplacement du mur dans le plan des fondations.

3. Cliquez pour le positionner.

4. Si nécessaire, sélectionnez le mur et ajustez ensuite sa position parallèlement avec les touches directionnelles du clavier ou par un clic gauche maintenu avec la souris tout en le faisant glisser.

Modifier un mur de refend

Par défaut, les dimensions du mur de refend (largeur et épaisseur de la semelle, largeur du mur de soubassement) correspondent aux valeurs prédéfinies par le superviseur.

Vous pouvez toutefois les modifier à tout moment en sélectionnant le mur de refend, puis en utilisant le panneau de droite.

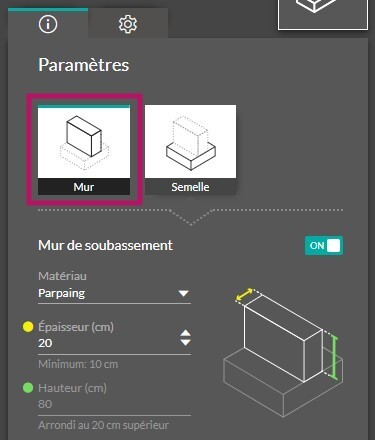

• Paramètres du mur de soubassement

Vous pouvez modifier : - Le matériau du mur de soubassement : "Parpaing" ou "Béton banché". - L'épaisseur du mur de soubassement : elle ne peut jamais être large que la largeur de la semelle. Vous pouvez également supprimer le mur de soubassement tout en conservant uniquement la semelle en réglant l’option "Mur de soubassement" sur "OFF".

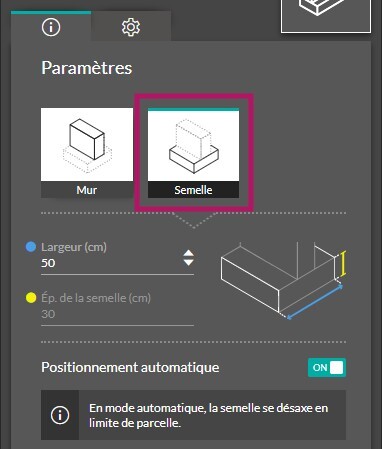

• Paramètres de la semelle

Vous pouvez modifier : - L'épaisseur de la semelle : elle ne peut jamais être inférieure à l'épaisseur du mur de soubassement. - L’axe de la semelle : en désactivant l’option "Positionnement automatique" (OFF), vous pouvez ajuster la largeur des saillies de chaque côté de la semelle.

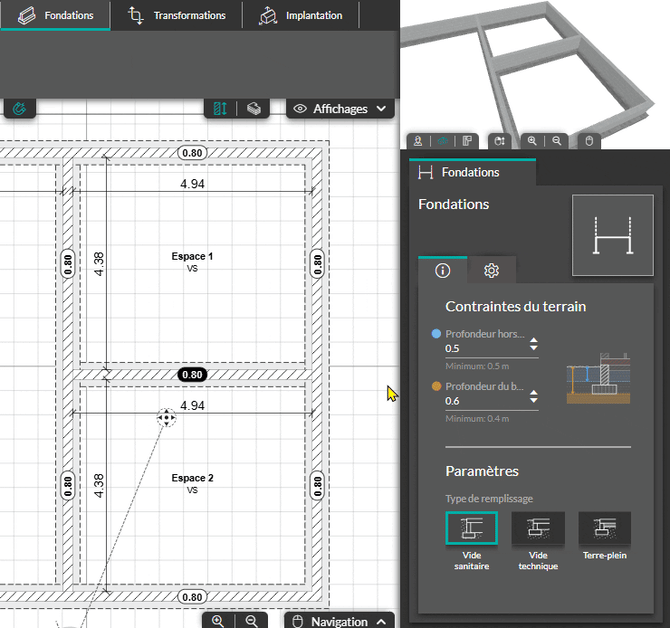

Supprimer un mur de refend

Contrairement aux fondations automatiques, les murs de refend créés manuellement peuvent être supprimés.

1. Sélectionnez le mur de refend ajoutée manuellement.

2. Cliquez sur la touche "Suppr" de votre clavier ou cliquez sur l'icone "Corbeille" en rouge dans le panneau droite.
