Utiliser l’outil "Fondation isolée"

L'outil "Fondation isolée" permet d'ajouter manuellement des fondations à semelle isolées supplémentaires afin de soutenir une charge ponctuelle dans votre projet. Elles peuvent être placées aussi bien à l’intérieur qu’à l’extérieur des espaces de fondations.

• Ajouter une fondation isolée

• Modifier une fondation isolée

• Supprimer une fondation isolée

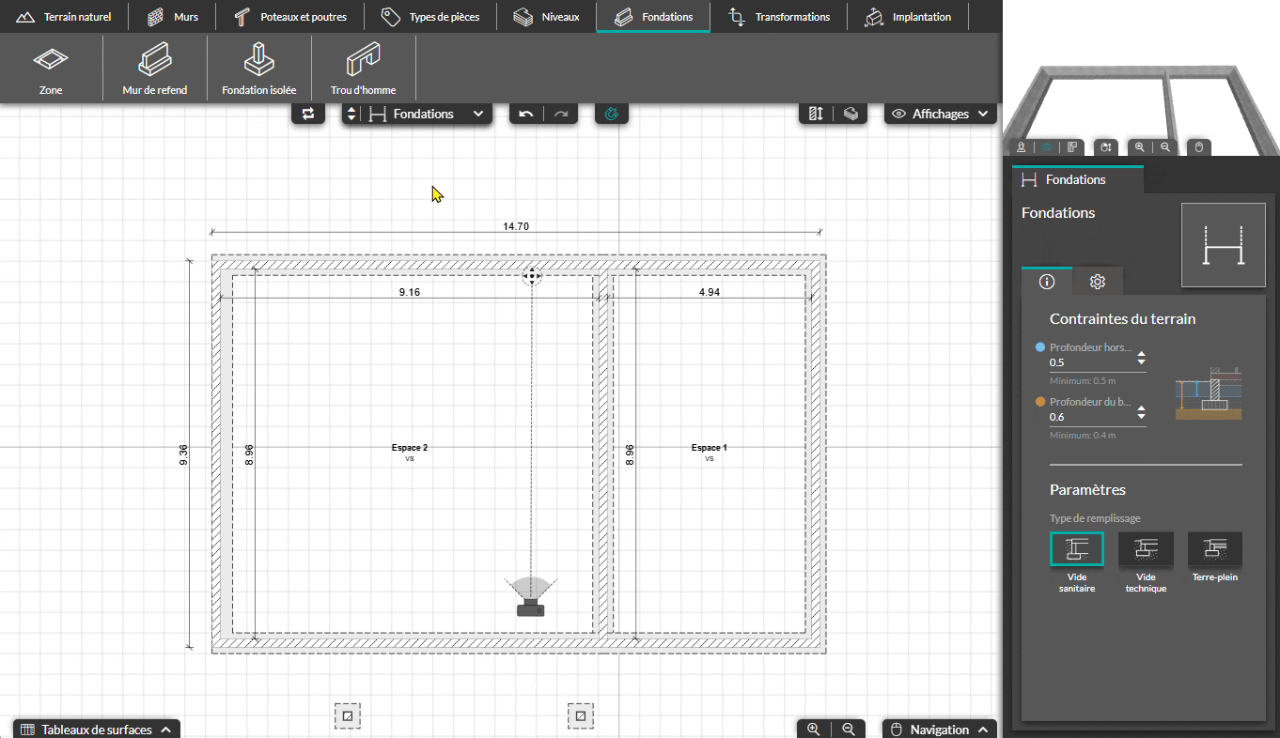

Ajouter une fondation isolée

A l'étape "Tracé", cliquez sur "Fondations" puis sélectionnez l'outil "Fondation isolée" .

2. Modifiez si nécessaire les dimensions "Largeur" et "Longueur" du poteau de soubassement si les valeurs par défaut définies par le superviseur ne conviennent pas.

3. Déplacez le curseur de la souris pour faire apparaître le poteau. Des cotes dynamiques s’affichent pour vous aider à positionner la fondation isolée.

4. Cliquez avec le bouton gauche de la souris pour valider son emplacement.

5. Si besoin, vous pouvez ensuite déplacer la fondation isolée à l’aide des touches directionnelles du clavier ou en maintenant le clic gauche de la souris tout en la faisant glisser.

Modifier une fondation isolée

Lorsque vous sélectionnez une fondation isolée manuellement, le panneau "Fondations isolée", situé à droite, permet de modifier les paramètres du poteau et de la semelle.

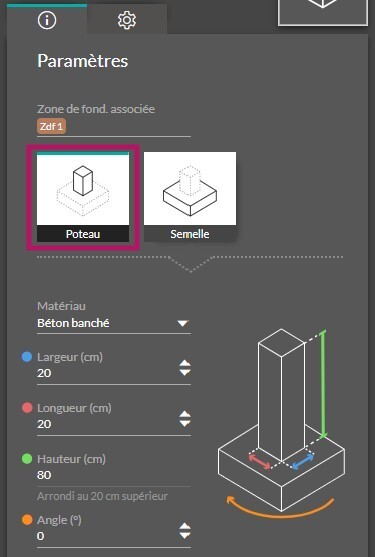

• Paramètres du poteau de soubassement

Vous pouvez modifier : -  La zone de fondation à laquelle appartient le poteau isolé lorsqu’il est placée en dehors des espaces de fondations. - Le matériau du poteau : "Parpaing" ou "Béton banché". - La largeur du poteau : elle ne peut jamais être supérieure à celle de la semelle. - La longueur du poteau : elle ne peut jamais être supérieure à celle de la semelle. - La hauteur du poteau. - L'angle de rotation de l'ensemble poteau + semelle.

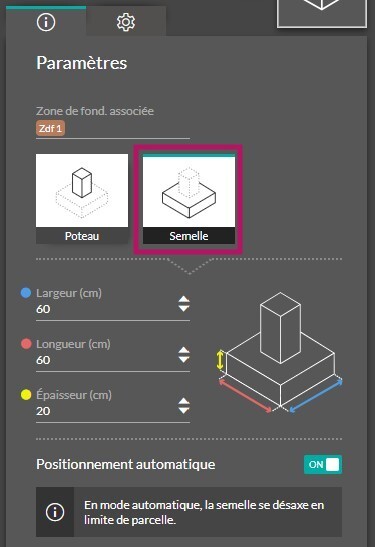

• Paramètres de la semelle

Vous pouvez modifier : - La zone de fondation à laquelle appartient la semelle isolée lorsqu’elle est placée en dehors des espaces de fondations. - La largeur : elle ne peut jamais être inférieure à celle du poteau de soubassement. - La longueur : elle ne peut jamais être inférieure à celle du poteau de soubassement. - L'épaisseur de la semelle. - L’axe de positionnement dans les 2 directions peut être ajusté en désactivant l’option "Positionnement automatique" ("OFF"), puis en modifiant les débords de chaque côté de la semelle :

- la valeur de bon sol au centre de la semelle isolée, dans l'onglet "Paramètre avancé".

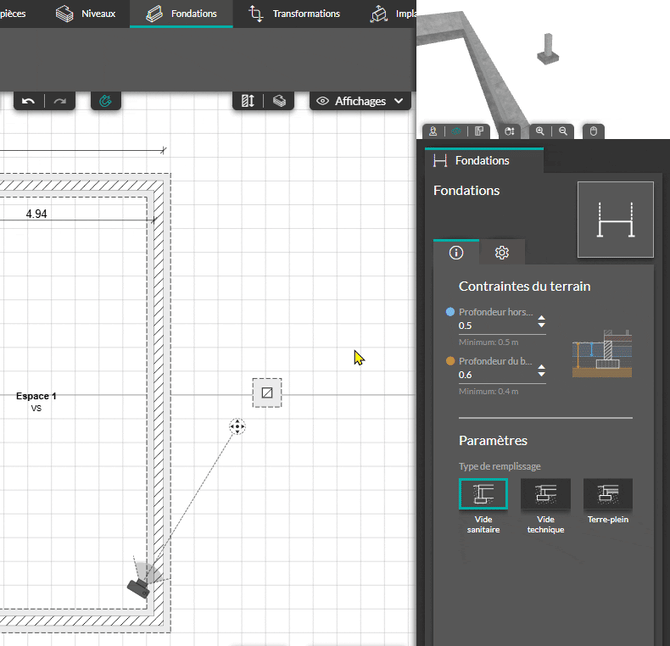

Supprimer une fondation isolée

Contrairement aux fondations isolées générées automatiquement, toutes les fondations isolées créées manuellement peuvent être supprimées.

1. Sélectionnez la fondation isolée ajoutée manuellement.

2. Appuyez sur la touche "Suppr" de votre clavier ou cliquez sur l'icone "Corbeille" en rouge dans le panneau droite.
