Gérer les jonctions de couches

Une fois vos murs tracés, vous pouvez personnaliser la représentation graphique des jonctions entre vos différents types de mur.

2-03 CM - Menu Mur sans composition⚠️ Si vous avez cette configuration de menu "Murs", cela signifie que "Composition des murs" n'est pas actif sur votre projet.

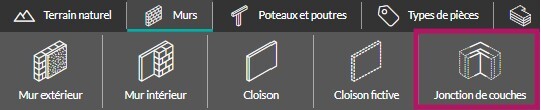

Préambule : Se rendre dans le menu "Murs" de l'étape "Tracé" et cliquer sur "Jonction de couches".

Gérer_les_jonctions_de_couches

2-34 CM - Picto jonction supportMéthode 1 : Jonction de couches "Support"

(A réserver principalement pour les cloisons ou murs intérieurs)

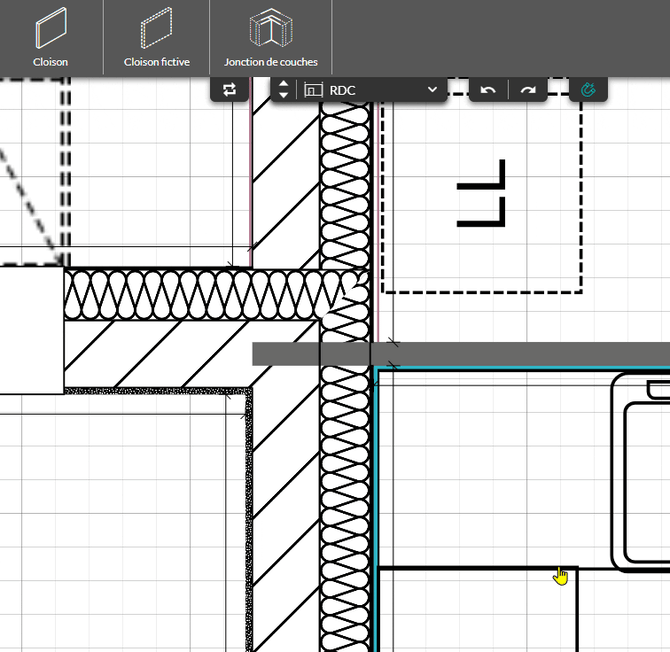

1. Sélectionnez l'outil "Support" .

2. Cliquez sur le mur sur lequel vous souhaitez personnaliser l'affichage des couches. Un cercle orangé apparaîtra à chaque extrémité de votre mur / cloison.

3. Parmi ceux qui sont proposés, cliquez sur le trait qui correspond à la fin de la représentation de jonction voulue.

2-34 - GIF-Gérer_les_jonctione_de_couches

2-34 CM - Picto jonction continueMéthode 2 : Jonction de couches "Continue"

(A réserver par exemple pour maçonnerie extérieure)

1. Sélectionnez l'outil "Continue".

2. Sélectionnez la couche de mur dont vous souhaitez prolonger la représentation sur le plan.

3. Plusieurs parties de murs peuvent apparaître alors en orange. Cliquez sur la partie de couche que vous souhaitez voir rejoindre votre couche sélectionnée précédemment.

ℹ️ On ne peut associer en jonction "continue" que des couches de mur de même nature (parpaing avec parpaing, laine de verre avec laine de verre, etc.).

2-34 CM - Gérer les jonctions en continue
