INTERMÉDIAIRE - Dans l'étape "Tracé" de Cedreo, vous pouvez créer une maison avec un ou plusieurs décalages de niveau grâce à l'outil "Demi-niveau".
Ce tutoriel vous guide dans la création et la modification d’un demi-niveau dans l’étape “Tracé” de Cedreo, via l’outil Niveaux > Définir un demi-niveau.
⚠️ Cette fonctionnalité est disponible uniquement si le module terrain et la composition des murs sont activés.
Créer un demi-niveau
💡 Avant de créer un décalage de niveau ainsi que les étages ou un sous-sol, il faut d'abord terminer le tracé au niveau RDC. Il faut aussi identifier les pièces qui nécessiteront un décalage de niveau par rapport au RDC.

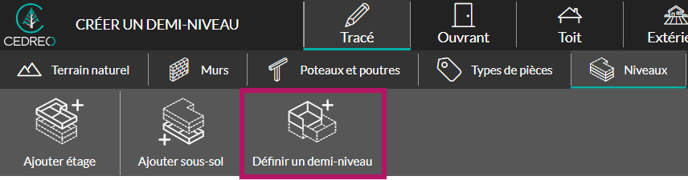

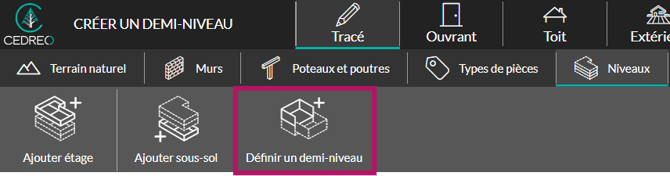

1. Se rendre dans l'étape "Tracé" puis dans la rubrique "Niveaux" sélectionnez l'outil "Définir un demi-niveau".
2. Renseignez en cm le décalage de dalle que vous souhaitez appliquer par rapport au RDC dans le champs "Elévation (cm)".
❗Il est également possible de renseigner une valeur négative, pour limiter la pente d'accès au garage par exemple.

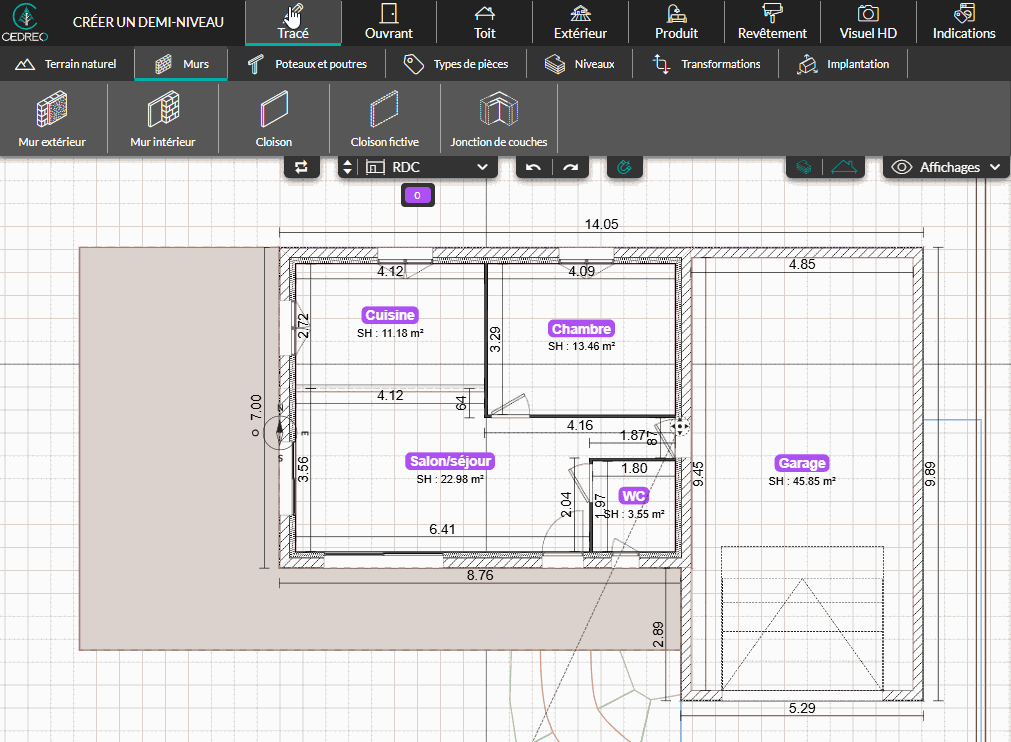

3. Sélectionnez ensuite les pièces à associer au demi-niveau puis cliquez sur "ajouter" pour confimer la création du demi-niveau./2-15%20creer%20un%20demi-niveau.gif?width=688&height=505&name=2-15%20creer%20un%20demi-niveau.gif)

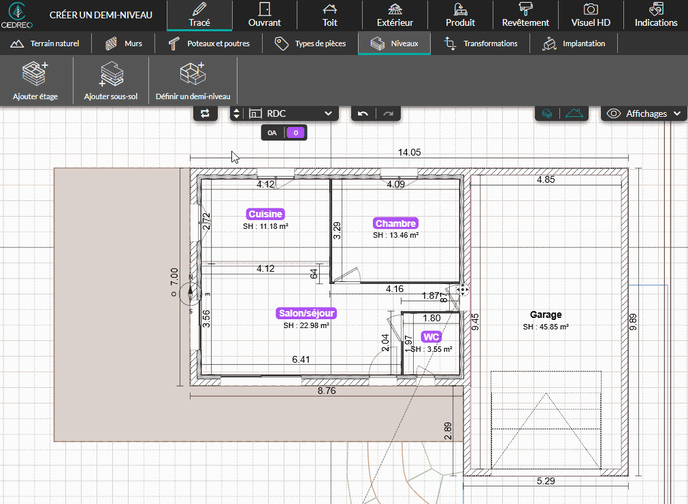

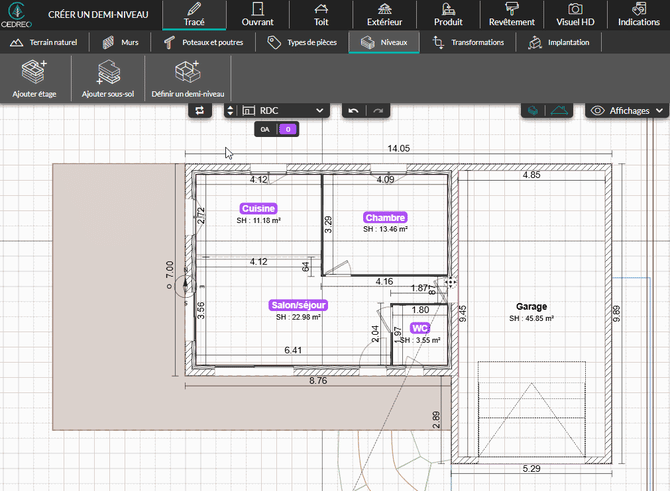

❗L'assistant de visualisation : Vous pouvez survoler le niveau 0A/0 avec le pointeur de votre souris pour visualiser les pièces qui lui sont rattachées (elles apparaissent en violet transparent).
En sélectionnant le demi-niveau 0A/0, le nom des pièces concernées est également surligné en violet dans la vue.
/2-15%20visualiseur%20de%20pieces%20par%20demi-niveau.gif?width=688&height=505&name=2-15%20visualiseur%20de%20pieces%20par%20demi-niveau.gif)
Modifier un demi-niveau
Vous pouvez modifier ou ajuster un demi-niveau déjà créé avec le panneau de configuration à droite de votre écran toujours depuis l'étape "Tracé".

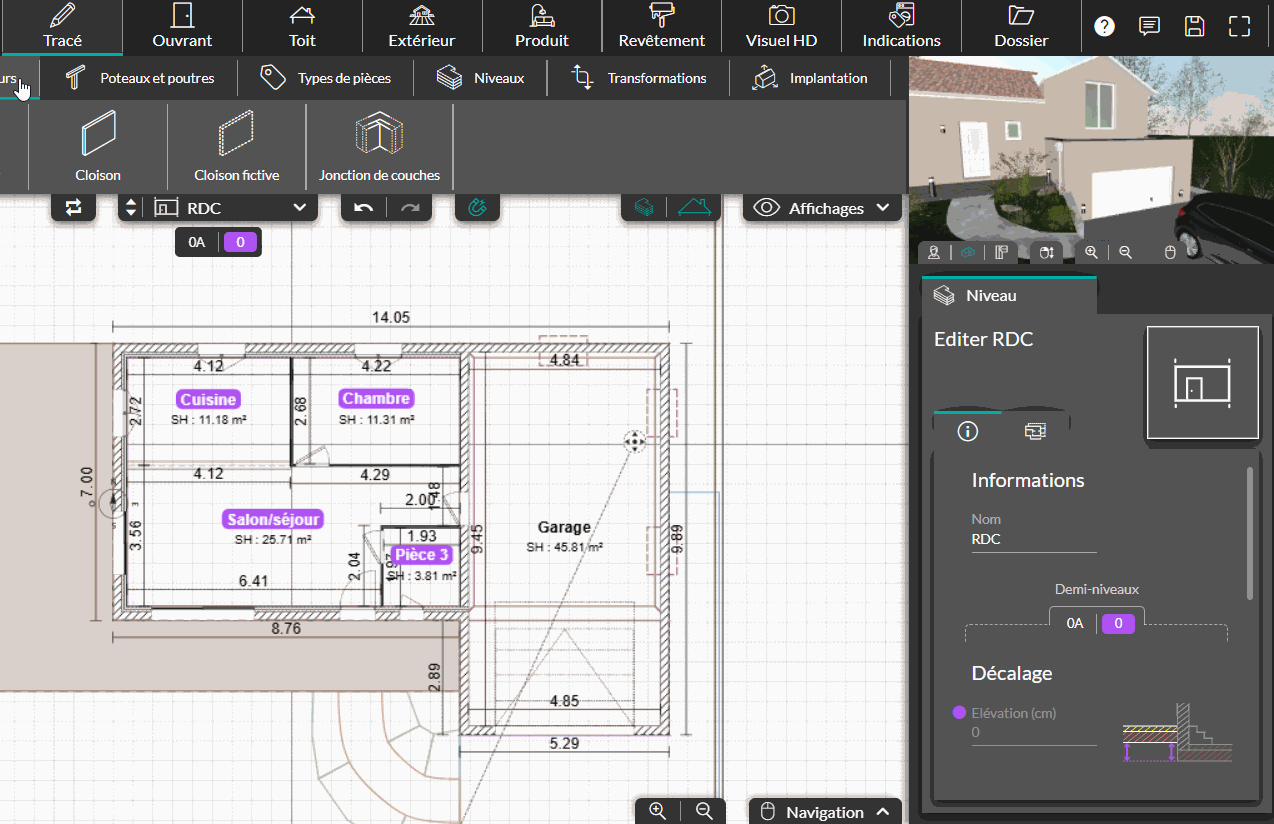

1. Sélectionnez le demi-niveau que vous souhaitez modifier depuis l'interface de dessin ou bien le panneau de droite. Dans l'exemple ci-dessous, il s'agit du demi-niveau "0A" au RDC.
2. Vous allez pouvoir modifier et ajuster le décalage de dalle en changeant la valeur "élévation" dans le panneau de droite./2-15%20toit%20demi-niveau%20associ%C3%A9.gif?width=688&height=386&name=2-15%20toit%20demi-niveau%20associ%C3%A9.gif)
3. Il sera également possible de modifier les hauteurs et paramètres par demi-niveau.

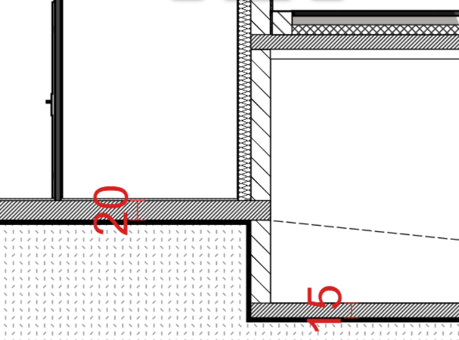

Exemple d'e coupe montrant la différence d'épaisseur de dalle entre le RDC du demi-niveau 0 et celle du garage en 0A.

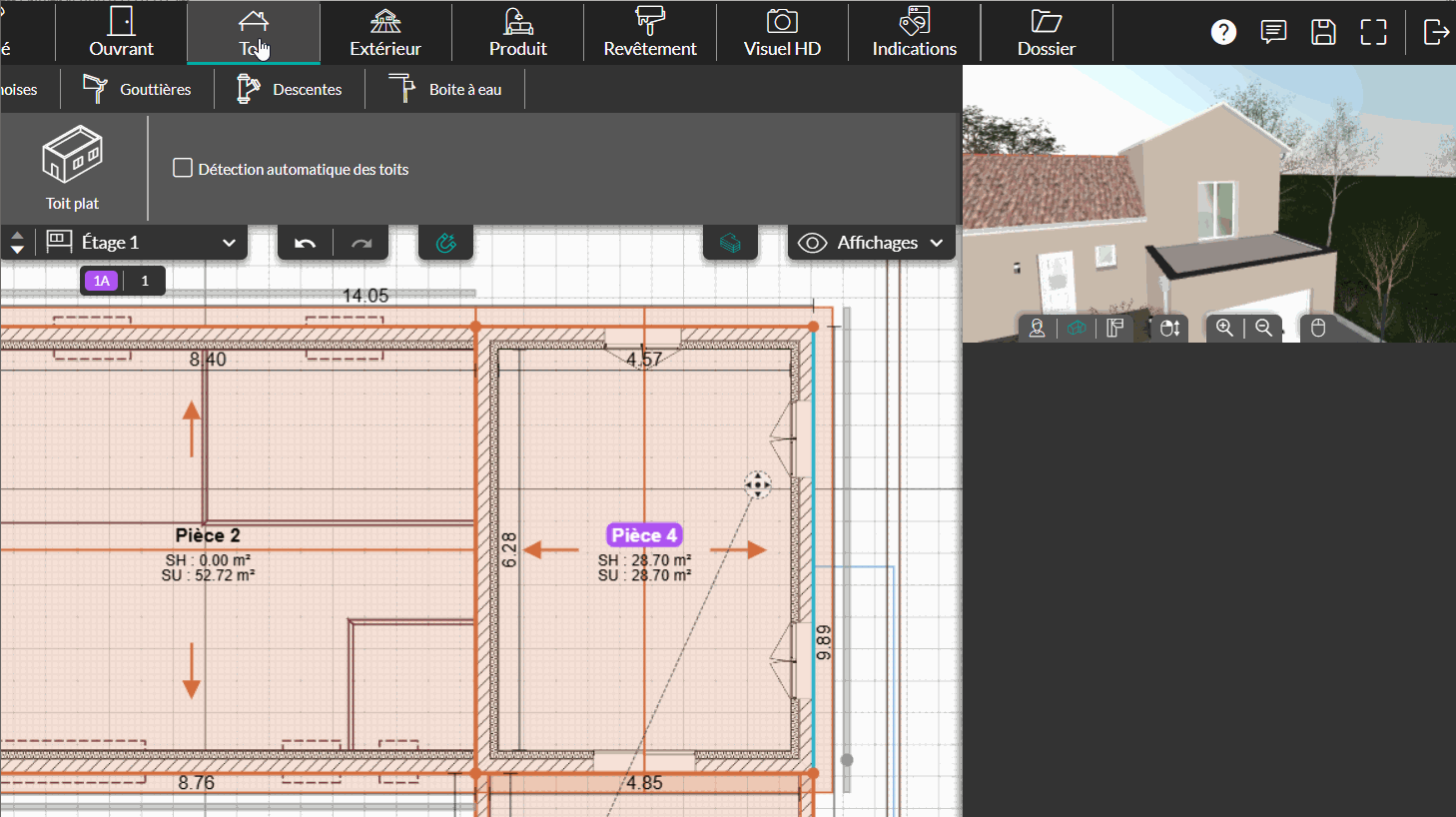

4. Vous pouvez également modifier l’association du toit en fonction du demi-niveau concerné.
Dans cet exemple, un toit initialement rattaché à l’étage 1 peut être réattribué au niveau 1A, situé au-dessus du garage associé au demi-niveau 0A.
❗La même option existe pour les ouvrants.
