INTERMEDIAIRE - Depuis votre espace de configuration dédié, vous allez pouvoir créer des nouvelles compositions de plancher et plafond ou modifier les existantes.
⚠️ Ce tutoriel est spécifique aux utilisateurs ayant accès au menu "Paramètres dessin"

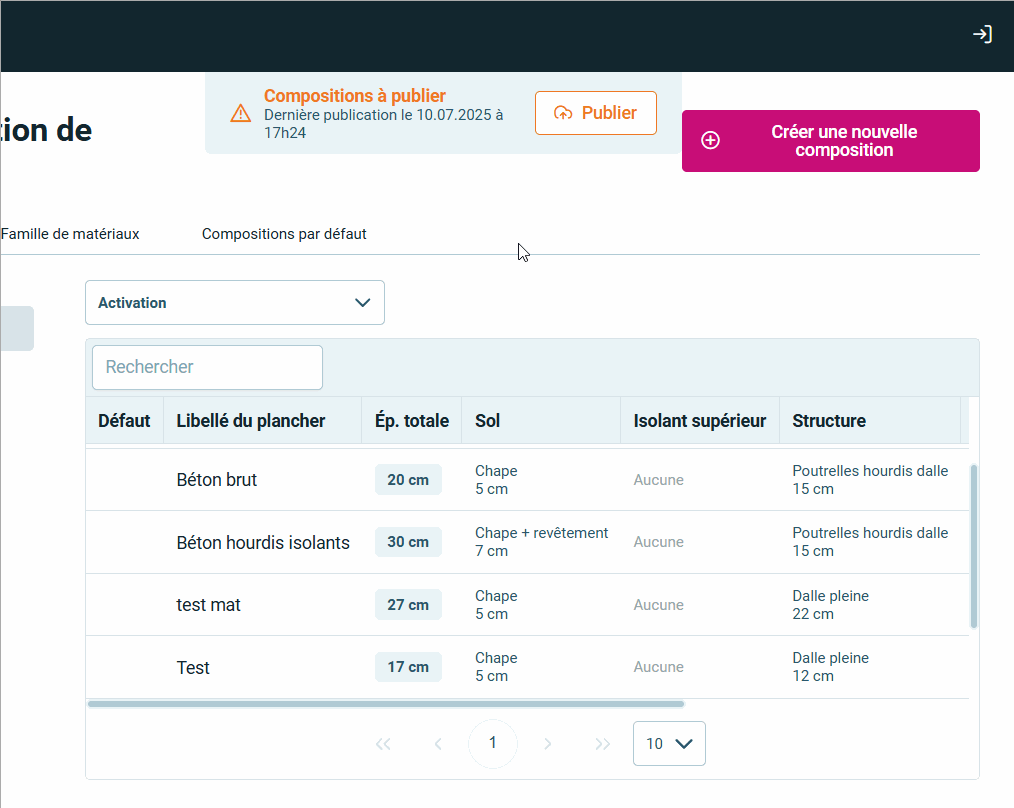

Créer une nouvelle composition
/11-15%20Onglet%20param%C3%A8tres%20dessin.jpg?width=139&height=115&name=11-15%20Onglet%20param%C3%A8tres%20dessin.jpg)
1 - Accédez à l’espace de configuration des compositions de plancher ou de plafond en cliquant sur Paramètres dessin, dans le menu de gauche depuis la page d’accueil de Cedreo.
2 - Sélectionnez l’onglet "Composition de plancher" ou "Composition de plafond".
3 - Cliquez sur "Créer une nouvelle composition".
4 - Dans l’onglet "Paramétrage", sélectionnez le type de plancher : béton ou bois.
5 - Renseignez le nom de la nouvelle composition dans le champ "Libellé".
❗À noter : pour une création de plafond, seul le champ Libellé est disponible à cette étape.

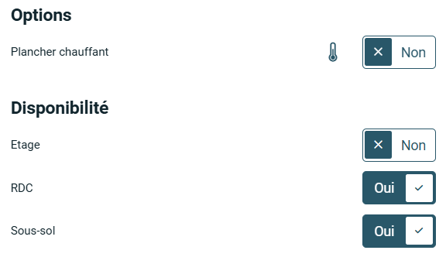

6 - Déterminez si le plancher est chauffant ou non, puis sélectionnez les niveaux pour lesquels cette composition sera disponible.
💡 Pour chaque composition de plancher, vous pouvez définir les niveaux auxquels elle s’applique (sous-sol, RDC, étage).
Cela permet de proposer uniquement les compositions adaptées dans le menu déroulant lors du tracé, et ainsi faciliter le choix de l’utilisateur selon le niveau concerné.
❗L'option plancher chauffant est uniquement pertinante si Cedreo est couplé au module de chiffrage. Elle n'a aucun effet sur les plans de coupe.
7- Dans l’onglet "Gestion des couches", personnalisez les matériaux et leur épaisseur pour chaque couche :
-
Finitions
-
Structure
-
Isolation
Cliquez ensuite sur "Suivant".
8 - Dans l’onglet "Activation", activez la composition pour la rendre disponible dans la liste des planchers ou plafonds proposés lors du tracé.
Cliquer sur le bouton "Oui/Non" pour activer la nouvelle composition créée. Puis cliquez sur "Terminer".
⚠️ Bien cliquer sur "Publier" à la fin des manipulations réalisées pour valider leur activation dans les prochains projets ouverts !

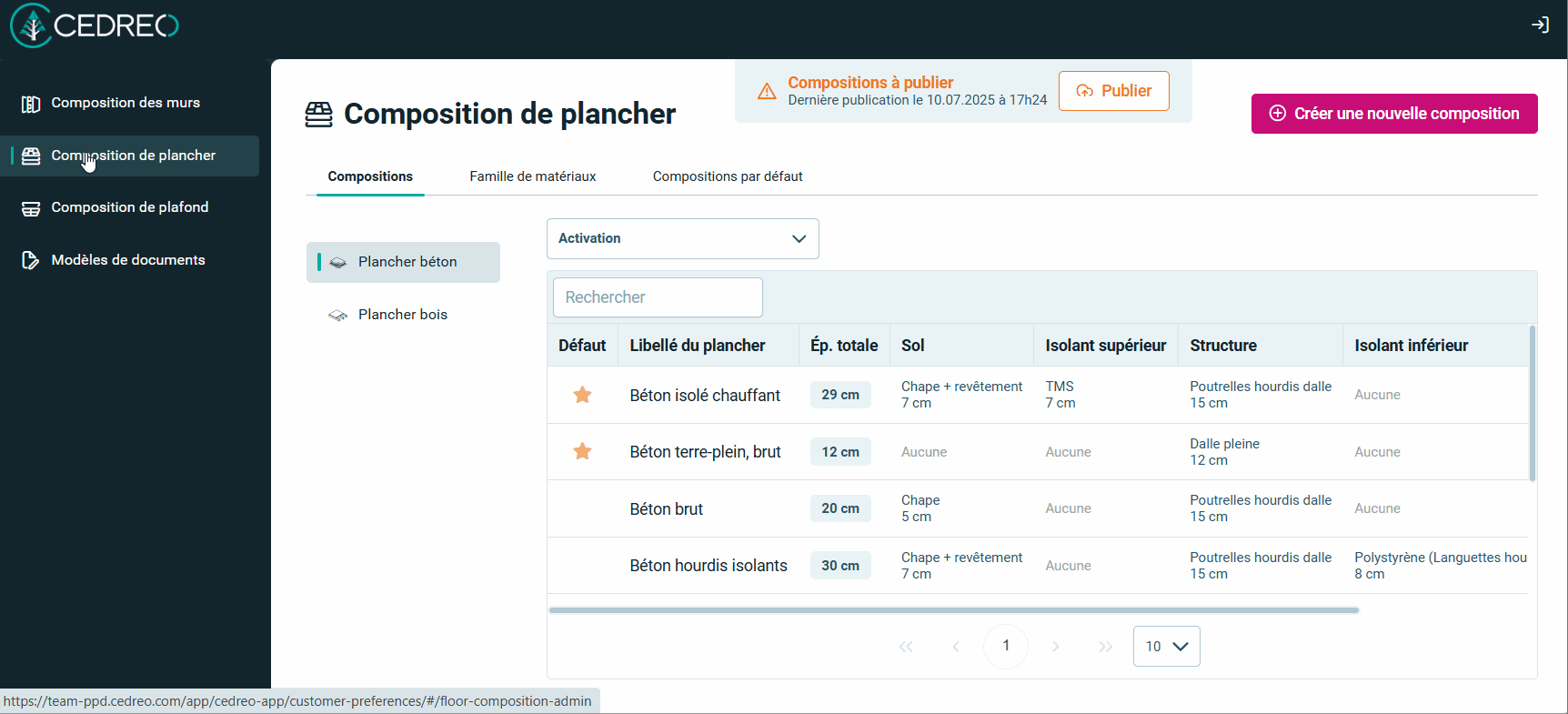

Modifier les compositions existantes
1 - Lorsque vous êtes sur l'espace de configuration, se rendre dans le premier onglet "Compositions". Deux catégories sont proposées - seulement une pour les plafonds :
- Plancher béton
- Plancher bois
2 - Une fois la catégorie choisie, déplacez le pointeur de la souris sur le libellé de la composition à modifier.
3 - Cliquez sur le bouton "Modifier" qui apparaît.
Vous retrouverez la console d'édition qui permet de créer des compositions de plancher ou de plafond (voir section "Créer une nouvelle composition").
4 - Réalisez les modifications voulues dans les différents onglets proposés. Puis cliquer sur "Enregistrer".
⚠️ Bien cliquer sur "Publier" à la fin des manipulations réalisées pour valider leur activation dans les prochains projets ouverts !
