      Comprendre les hauteurs dans Cedreo

      Niveau : Initial

      Grâce aux réglages dans l'étape "Tracé" (mais également l'étape "Toit"), vous pouvez personnaliser les hauteurs de vos niveaux et pièces.


      Définir les hauteurs des niveaux

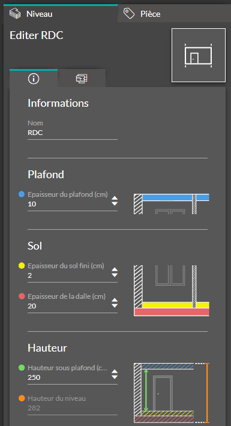

      2-02 - Editer niveauPour personnaliser les dimensions de votre niveau, il faut bien agir sur l'onglet "Niveau" dans le panneau de configuration.

      2-02 - Dimensions niveau

      Vous allez avoir la possibilité de jouer sur 4 dimensions dans les options de "Dimensions" :

      - L'épaisseur du plafond

      - La hauteur sous plafond

      - L'épaisseur du sol fini

      - L'épaisseur de la dalle

      La personnalisation de ces différentes dimensions définira la hauteur du niveau (valeur non modifiable directement).

      ❗Si vous avez des différences de hauteurs entre différentes parties de votre projet, donnez les valeurs les plus élevées à votre niveau, afin de pouvoir les diminuer ensuite dans certaines pièces (la hauteur des pièces ne peut être plus importante que la hauteur totale du niveau !)

      Définir les hauteurs des pièces

      2-02 - Editer piècePour personnaliser les dimensions de votre pièce, il faudra bien cette fois agir sur l'onglet "Pièce" dans le panneau de configuration.

      2-02 - Dimensions piece

      Ici, on pourra agir sur 2 dimensions :

      - L'épaisseur du plafond (par défaut, sera celle du niveau)

      - L'épaisseur du sol fini (par défaut, sera celle du niveau)

      En jouant sur ces deux valeurs, on modifiera la hauteur sous plafond spécifique à cette pièce (valeur non modifiable directement).

      ❗La dalle concerne l'ensemble du niveau. Et n'est donc pas modifiable par l'onglet "Pièce". (On jouera sur l'épaisseur du sol fini pour distinguer par exemple une pièce de vie d'un garage)

       Toit : comprendre les hauteurs

      ⚠️ À l'exception de l'épaisseur de la dalle et du sol fini, les dimensions d'un niveau ("Hauteur du niveau", "Hauteur sous plafond", "Epaisseur du plafond") placées sous un toit ne sont plus "valables"

      2-02 - Editer toitLorsque vous travaillez à un niveau sur lequel un toit est tracé, c'est dans l'étape dédiée au "Toit" que nous allons définir la hauteur des murs extérieurs.

      2-02 Hauteurs du toit

      On peut agir sur 3 dimensions dans l'étape "Toit" :

      - La hauteur de base > définit la hauteur à laquelle les murs extérieurs sont coupés à ce niveau (= encuvement)

      - L'épaisseur du toit (entre 5 et 13 cm) > définit l'épaisseur de la couverture de la toiture

      - L'épaisseur du toit fini (inclus l'épaisseur de la couverture) > permet de représenter la présence d'isolation intérieure sous la toiture

      A noter que, pour le toit deux pans, on peut décaler le faitage > cela créera une deuxième valeur d'encuvement - flèche verte sur la capture jointe. Chaque bas de pente aura son propre encuvement.
