Ajouter et personnaliser un plan de toit [module terrain]

Les plans de toit vous permettent d'ajouter des indications précises sur les toits de votre projet

• Ajouter un plan de toit
• Editer un plan de toit
• Supprimer un plan de toit

Ajouter un plan de toit

1.  Accéder à l'étape "Plans"

2.  Cliquer sur l'encadré "Ajouter un plan de toit"

3.  Saisir un nom de plan de toit

4.  Editer les informations du plan de toit

5.  Retourner à la page des plans

Editer un plan de toit

Si vous souhaitez modifier les informations à faire apparaitre sur un plan de toit, vous pouvez les modifier à tout moment. Pour cela, cliquer sur la vignette représentant le plan à modifier et faire les mises à jour depuis les 4 points d'entrée suivants :

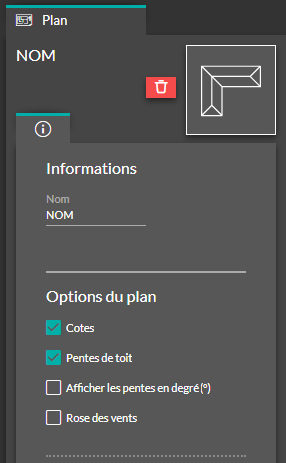

1.  Les options de base

Ces options sont accessibles depuis l'onglet "Plan" dans le panneau de droite.

"Cotes" permet de montrer ou cacher l'ensemble des cotes du plan. Par défaut, il n'y a pas de cotes, seules les cotes libres sont concernées. "Pentes de toit" permet de montrer ou cacher l'information de pente de toit. "Afficher les pentes en degré (°)" permet de choisir l'unité de valeur des pentes de toit en pourcentage ou en degré. "Rose des vents" permet de montrer ou cacher la rose des vents sur le plan

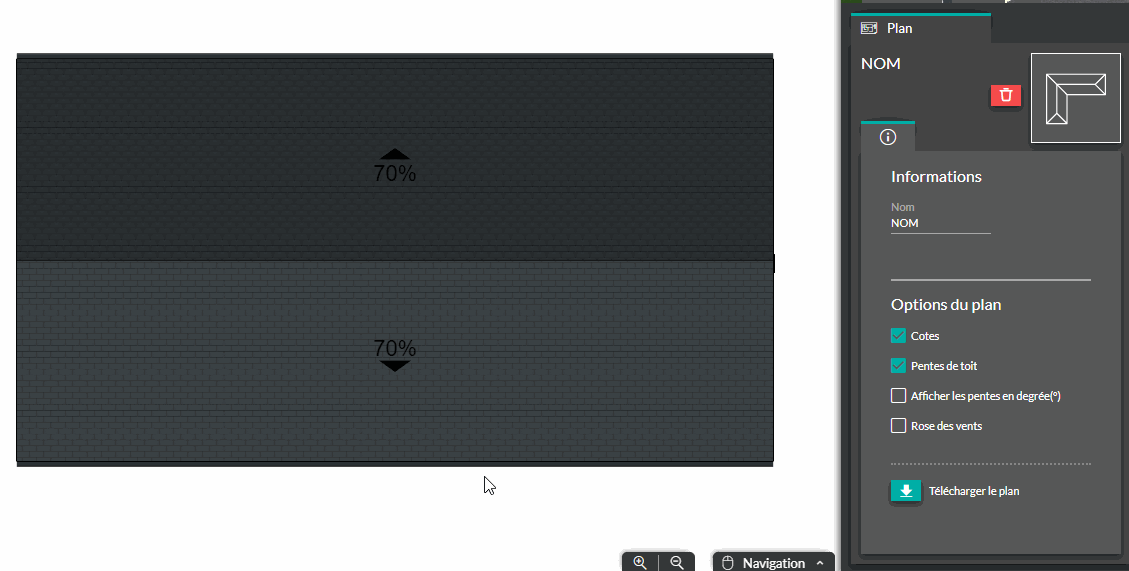

2. Modifier le texte des pentes de toit

En cliquant sur la valeur d'une pente de toit, vous pouvez modifier le style d'affichage :

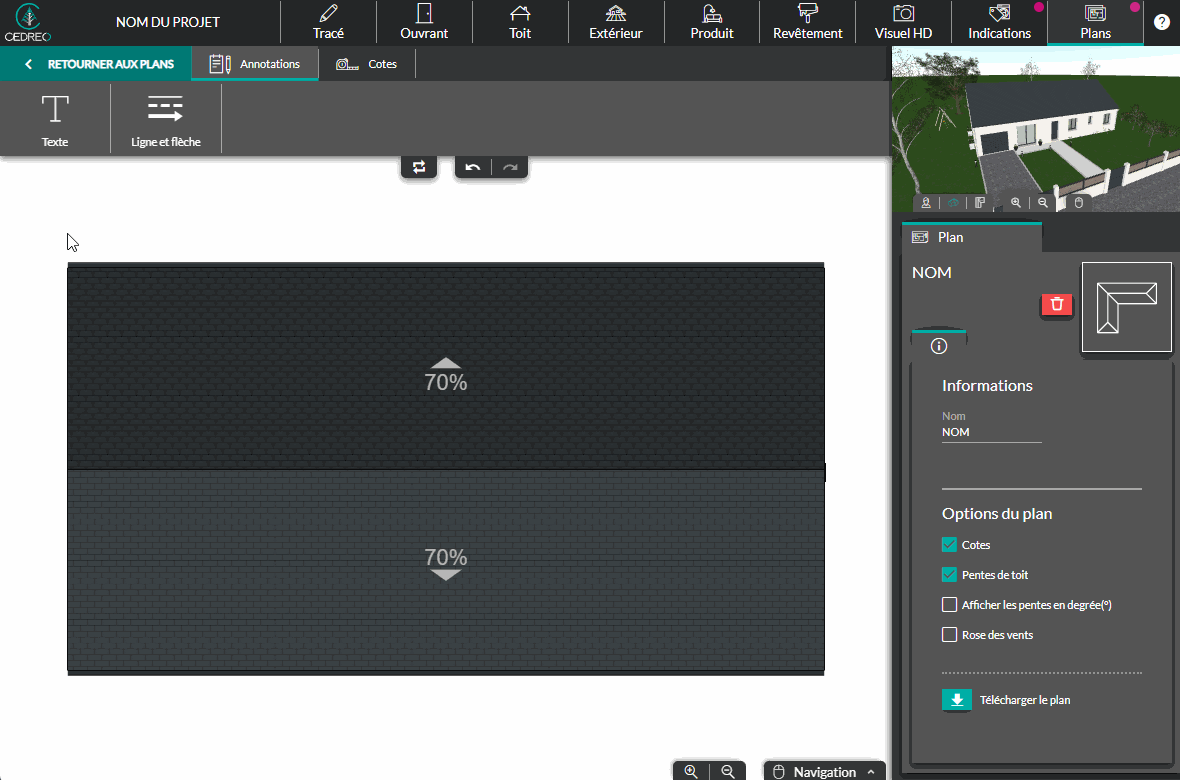

3. Ajout et modification d'annotations

Vous avez la possibilité d'ajouter et de configurer du texte ainsi que des lignes et flèches directement sur le plan depuis l'outil "Annotations" :

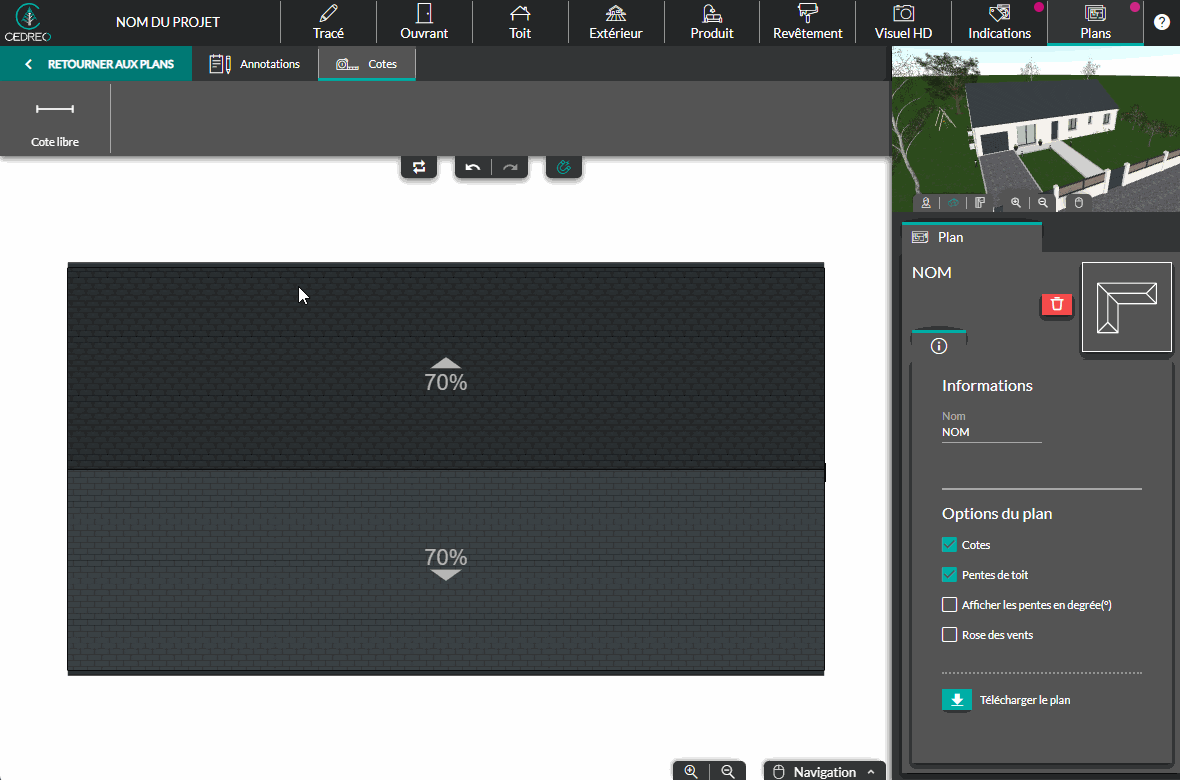

4. Ajout et modification de cotes

Vous pouvez ajouter des cotes libres à vos plans. Pour cela, vous pouvez utiliser l'outil "Cotes"

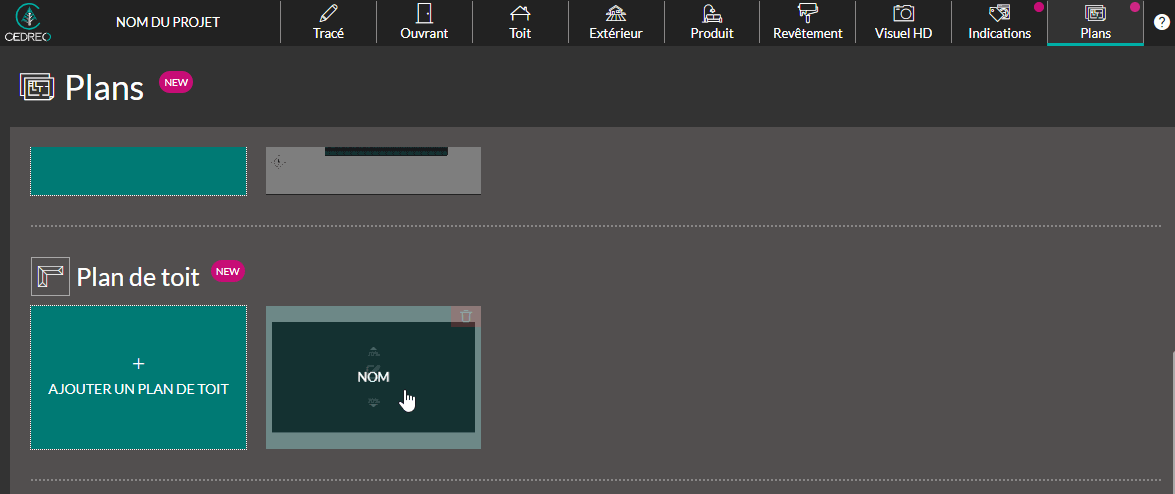

Supprimer un plan de toit

1. Depuis l'étape "Plans", passer le pointeur de la souris sur le plan à supprimer

2. Une icone rouge représentant une poubelle apparaît

3. Cliquer dessus et confirmer la suppression
