Ajouter et personnaliser un plan de masse [module terrain]

Cedreo crée des plans de masse par défaut de votre projet. Vous pouvez en ajouter et les personnaliser.

• Ajouter un plan de masse
• Editer un plan de masse
• Supprimer un plan de masse

Ajouter un plan de masse

1.  Accéder à l'étape "Plans"

2.  Cliquer sur l'encadré "Ajouter un plan de masse"

3.  Saisir un nom de plan de masse

4.  Editer les informations du plan de masse

5.  Retourner à la page des plans

Editer un plan de masse

Si vous souhaitez modifier les informations à faire apparaitre sur un plan de masse, vous pouvez les modifier à tout moment. Pour cela cliquer sur la vignette représentant le plan à modifier et faire les mises à jour depuis les 3 points d'entrée suivants :

1.  Les options de base

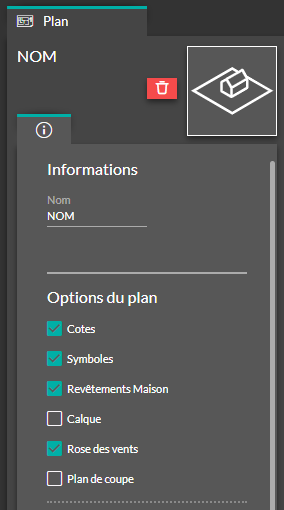

Ces options sont accessibles depuis l'onglet "Plan" dans le panneau de droite.

"Cotes" permet de montrer ou cacher l'ensemble des cotes du plan. Par défaut, il n'y a pas de cotes, seules les cotes libres sont concernées. "Symboles" permet de montrer ou cacher les symboles ajoutés à l'étape "Indications" "Revêtements Maison" permet de montrer ou cacher les revêtements appliqués sur le bâtiment "Calque" permet de montrer ou cacher le calque "Rose des vents" permet de montrer ou cacher la rose des vents sur le plan "Plan de coupe" permet de montrer ou cacher les lignes représentant l'emplacement des plans de coupe générés pour le projet

2. Ajout et modification d'annotations

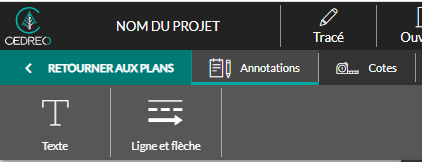

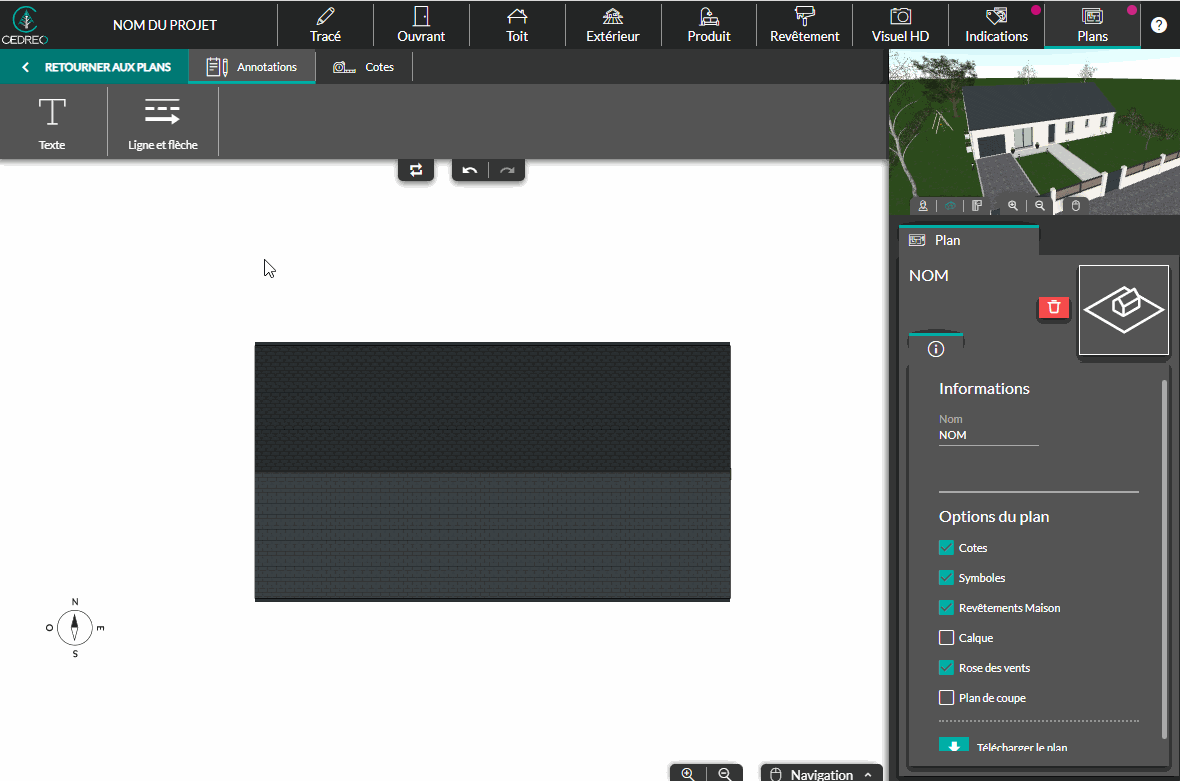

Vous avez la possibilité d'ajouter et de configurer du texte ainsi que des lignes et flèches directement sur le plan depuis l'outil "Annotations" :

3. Ajout et modification de cotes

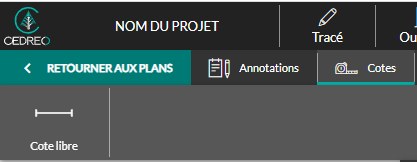

Vous pouvez ajouter des cotes libres à vos plans. Pour cela vous pouvez utiliser l'outil "Cotes"

Supprimer un plan de masse

1. Depuis l'étape "Plans", passer le pointeur de la souris sur le plan à supprimer

2. Une icone rouge représentant une poubelle apparaît

3. Cliquer dessus et confirmer la suppression
