Les plans de coupe vous permettent de créer des documents techniques annotés
⚠️ Cette fonctionnalité est disponible uniquement si le module terrain est activé.

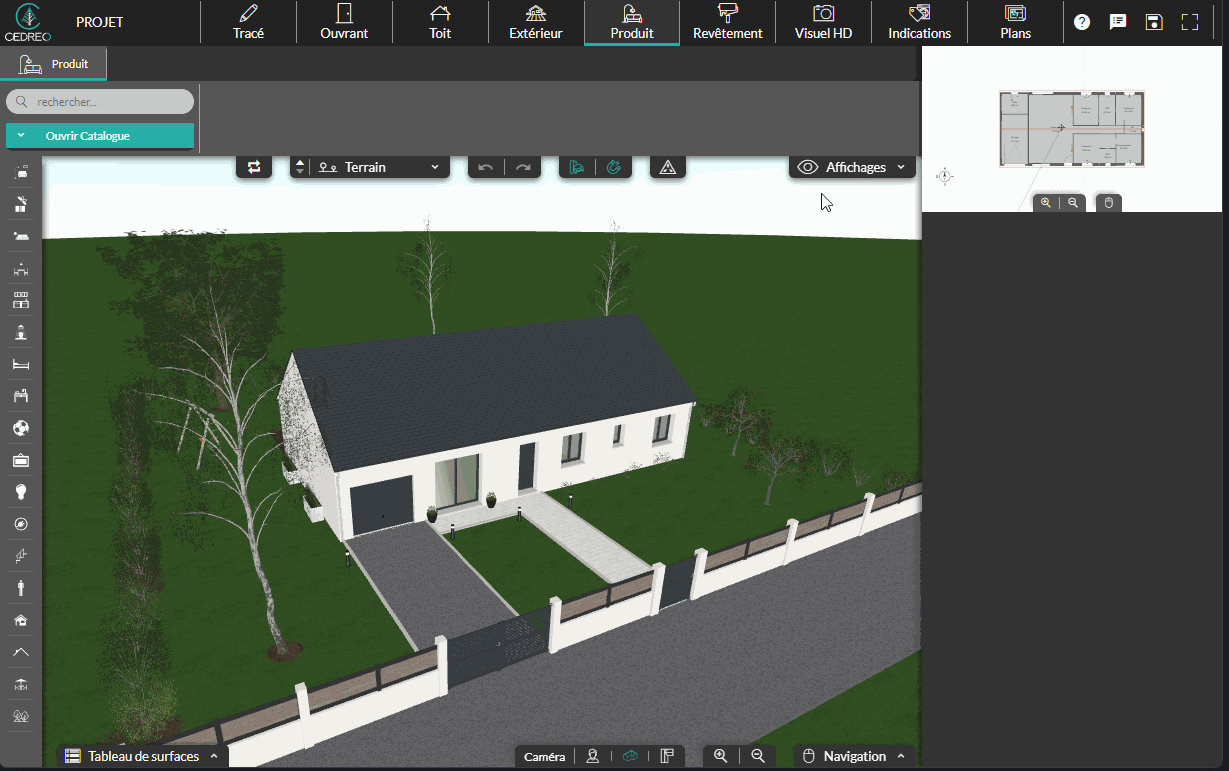

Ajouter un plan de coupe
1. Accéder à l'étape "Plans"
2. Cliquer sur l'encadré "Ajouter un plan de coupe"
3. Positionner le plan de coupe
4. Nommer votre plan
5. Configurer le cadrage du plan
❗Changer l'orientation de la caméra grâce aux options de "Déplacement et orientation" (colonne de droite)
6. Retourner à la page des plans
Editer un plan de coupe
Si vous souhaitez modifier les informations à faire apparaitre sur un plan de coupe, vous pouvez les modifier à tout moment. Pour cela, cliquer sur la vignette représentant le plan à modifier et faire les mises à jour depuis les 3 points d'entrée suivants :
1. Les options de base
Ces options sont accessibles depuis l'onglet "Plan" dans le panneau de droite.
 |
|

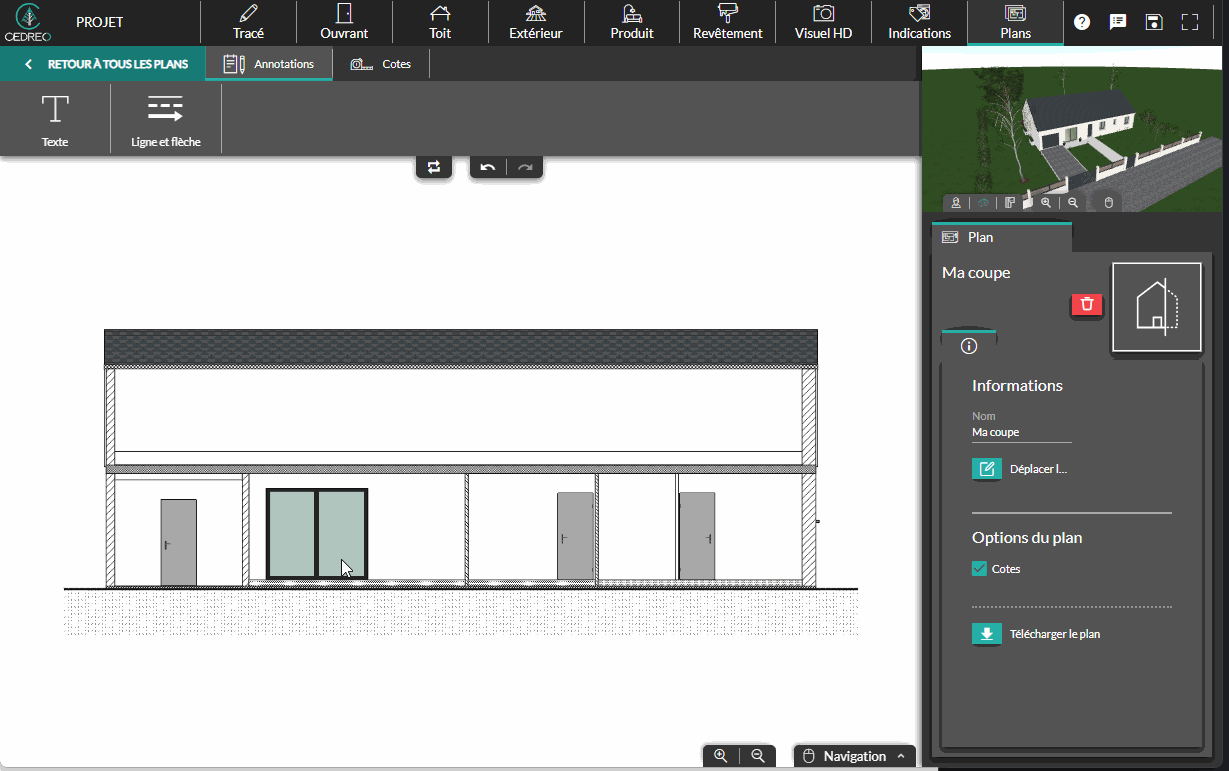

2. Ajout et modification d'annotations

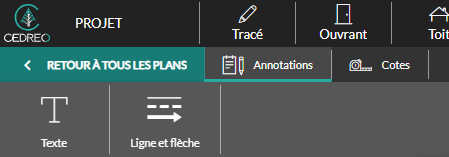

Vous avez la possibilité d'ajouter et de configurer du texte ainsi que des lignes et flèches directement sur le plan depuis l'outil "Annotations" :
3. Ajout et modification de cotes

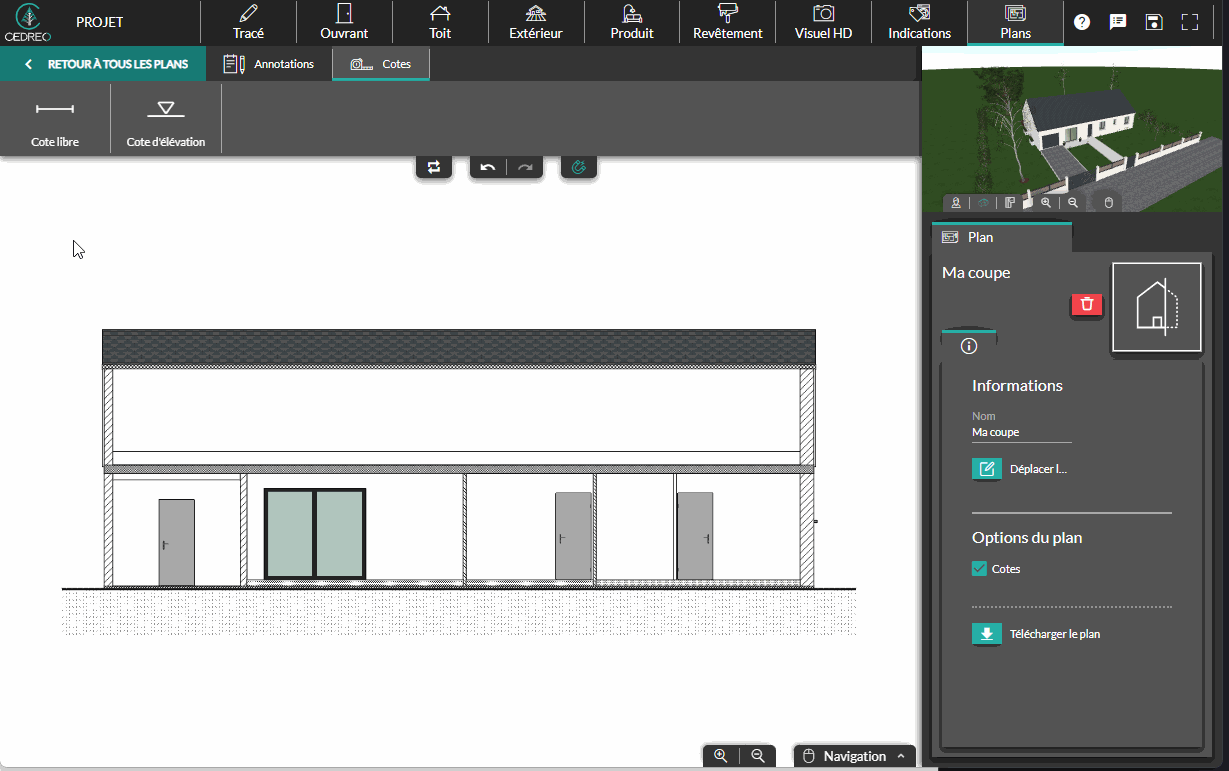

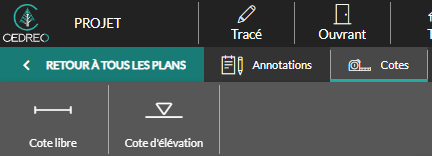

Vous pouvez ajouter des cotes libres ainsi que des cotes d'élévation à vos plans. Pour cela vous pouvez utiliser l'outil "Cotes :
Les cotes disposent d'un système d'aimantation pour simplifier leur insertion. Un trait vert et pointillé vous indique l'élévation de référence :

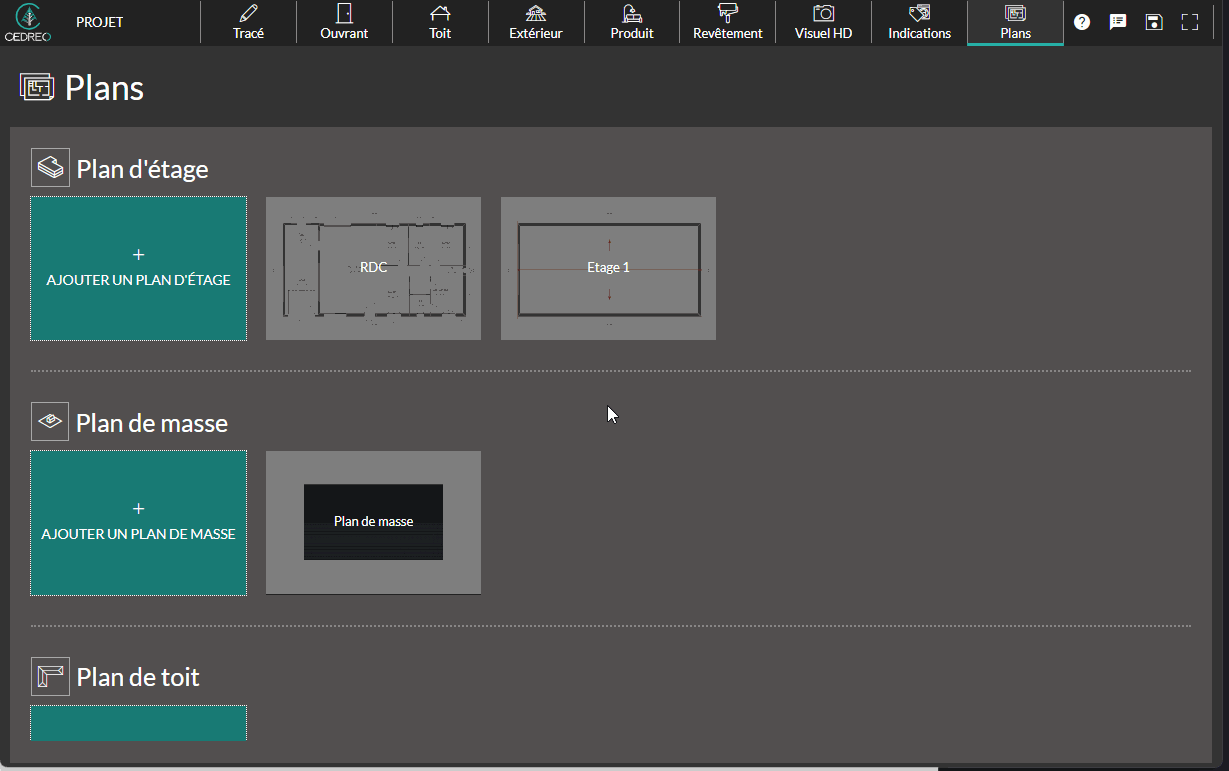

Supprimer un plan de coupe
1. Depuis l'étape "Plans", passer le pointeur de la souris sur le plan à supprimer
2. Une icone rouge représentant une poubelle apparaît
3. Cliquer dessus et confirmer la suppression
