Cedreo crée des plans d'étage par défaut de votre projet. Vous pouvez en ajouter et les personnaliser.

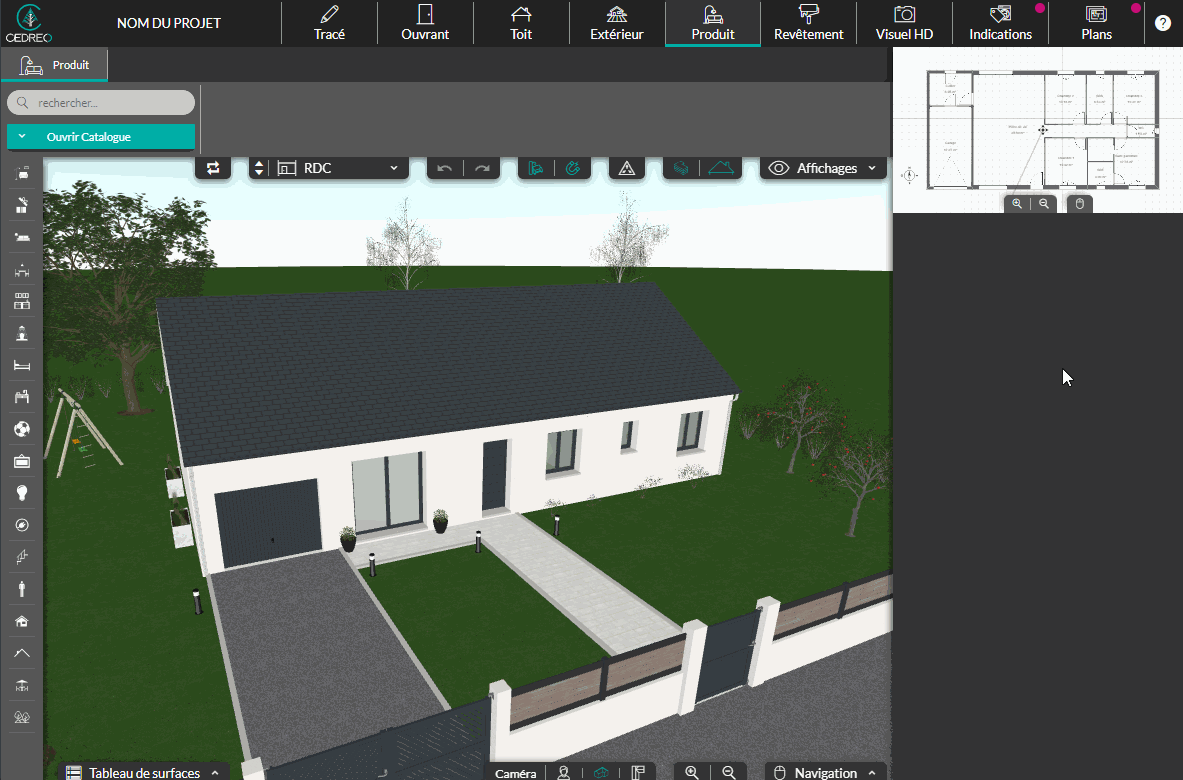

Ajouter un plan d'étage
1. Accéder à l'étape "Plans"
2. Cliquer sur l'encadré "Ajouter un plan d'étage"
3. Saisir un nom de plan d'étage et sélectionnez le niveau pour lequel vous souhaitez obtenir un plan d'étage
4. Editer les informations du plan d'étage
5. Retourner à la page des plans
Editer un plan d'étage
Si vous souhaitez modifier les informations à faire apparaitre sur un plan d'étage, vous pouvez les modifier à tout moment. Pour cela cliquez sur la vignette représentant le plan à modifier et faites les mises à jour depuis les 3 points d'entrée suivants :

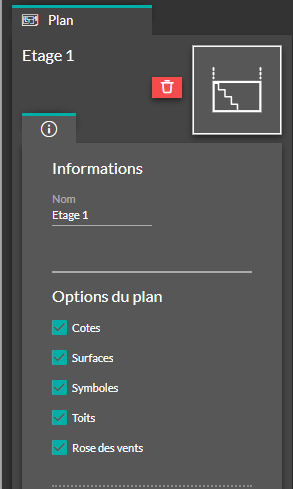

1. Les options de base
Ces options sont accessibles depuis l'onglet "Plan" dans le panneau de droite.
 |
|

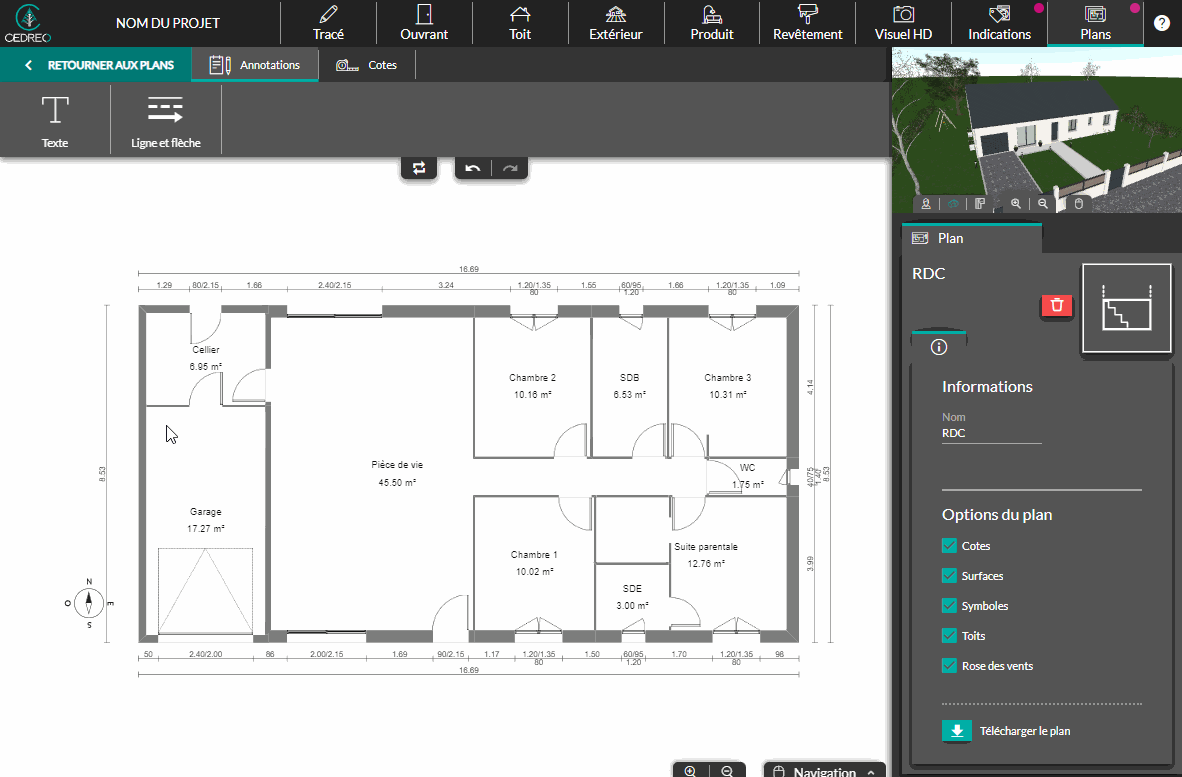

Vous avez la possibilité d'ajouter et de configurer du texte ainsi que des lignes et flèches directement sur le plan depuis l'outil "Annotations" :
3. Ajout et modification de cotes

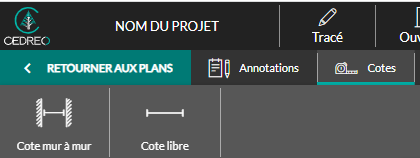

Vous pouvez ajouter des cotes libres ou de mur à mur à vos plans. Aussi vous avez la possibilité d'éditer les cotes par défaut. Pour cela vous pouvez utiliser l'outil "Cotes"
Pour modifier une cote par défaut, il vous suffit de cliquer dessus et de modifier ses paramètres depuis les options de droite :
L'ajout de cote de mur à mur est facilité par un guide sur lequel vous devez sélectionner les points de départ et d'arrivée des cotes à ajouter sur un axe vertical ou horizontal :
La fonctionnalité "Cote libre" quant à elle, vous permet d'ajouter une cote sans forcement avoir d'élément de référence :
Supprimer un plan d'étage
1. depuis l'étape "Plans", passer le pointeur de la souris sur le plan à supprimer.
2. Une icone rouge représentant une poubelle apparaît.
3. Cliquer dessus et confirmer la suppression.
