Niveau: Forgeschrittene

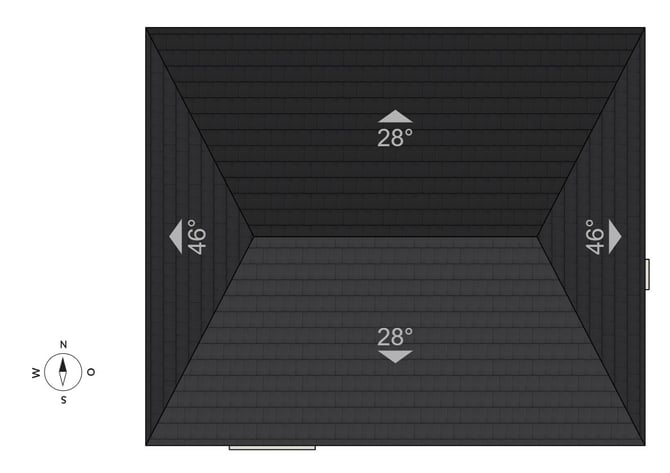

Sie können ein Walmdach mit unterschiedlichen Neigungen darstellen, indem Sie mehrere Pultdächer erstellen und so die Montage Ihrer Solarpaneele optimieren.
Vorbereitung
❗Vergessen Sie nicht, im Schritt „Zeichnen“ einen Geschoss hinzuzufügen, um eine neue Bodenplatte im Obergeschoss und eine Decke im Erdgeschoss zu erstellen.

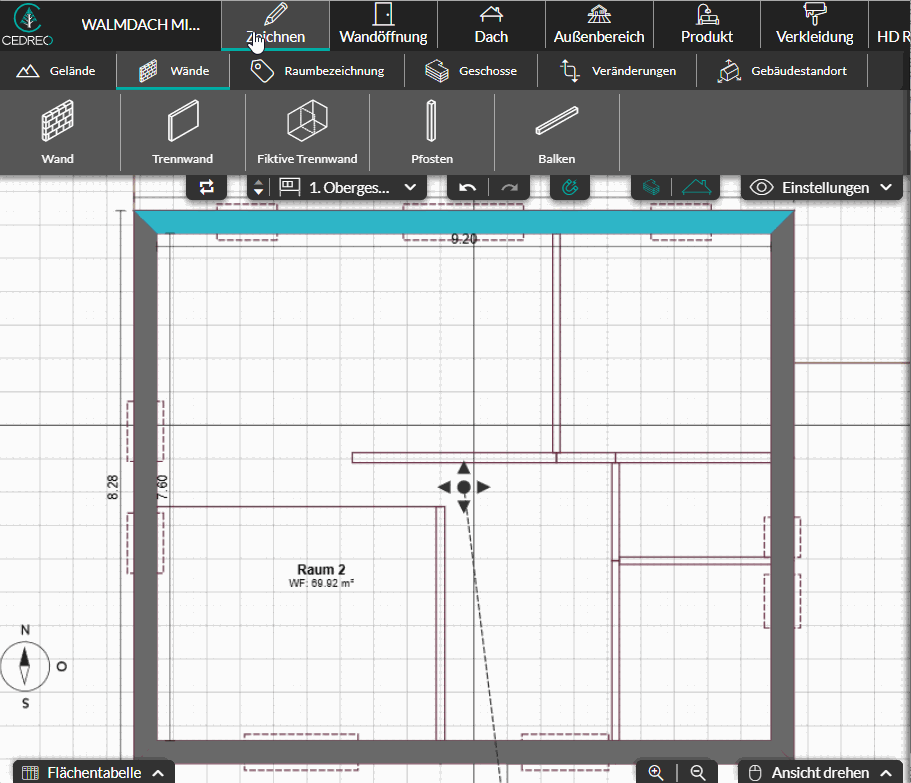

1. Erstellen Sie im Schritt „Zeichnen“ eine fiktive Trennwand in der Mitte des Geschosses, damit Sie genau arbeiten und später leichter Ihre Pultdächer platzieren können. Die fiktive Trennwand dient als Markeirung für den First des Walmdachs.
💡 Das Tool zum Neuvermessen von Wänden kann Ihnen helfen, die fiktive Trennwand genau zu platzieren.

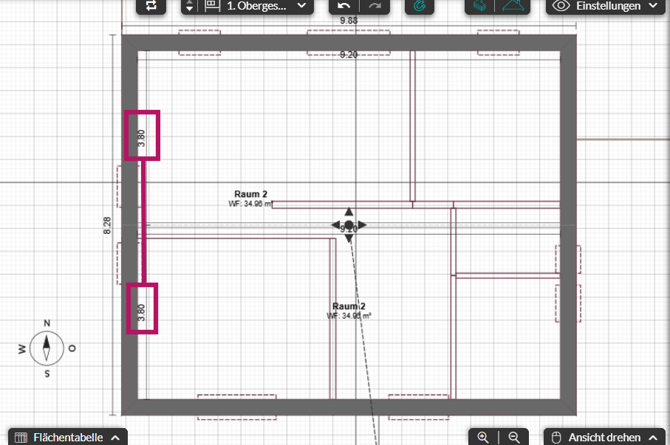

So soll der erste Schritt aussehen:

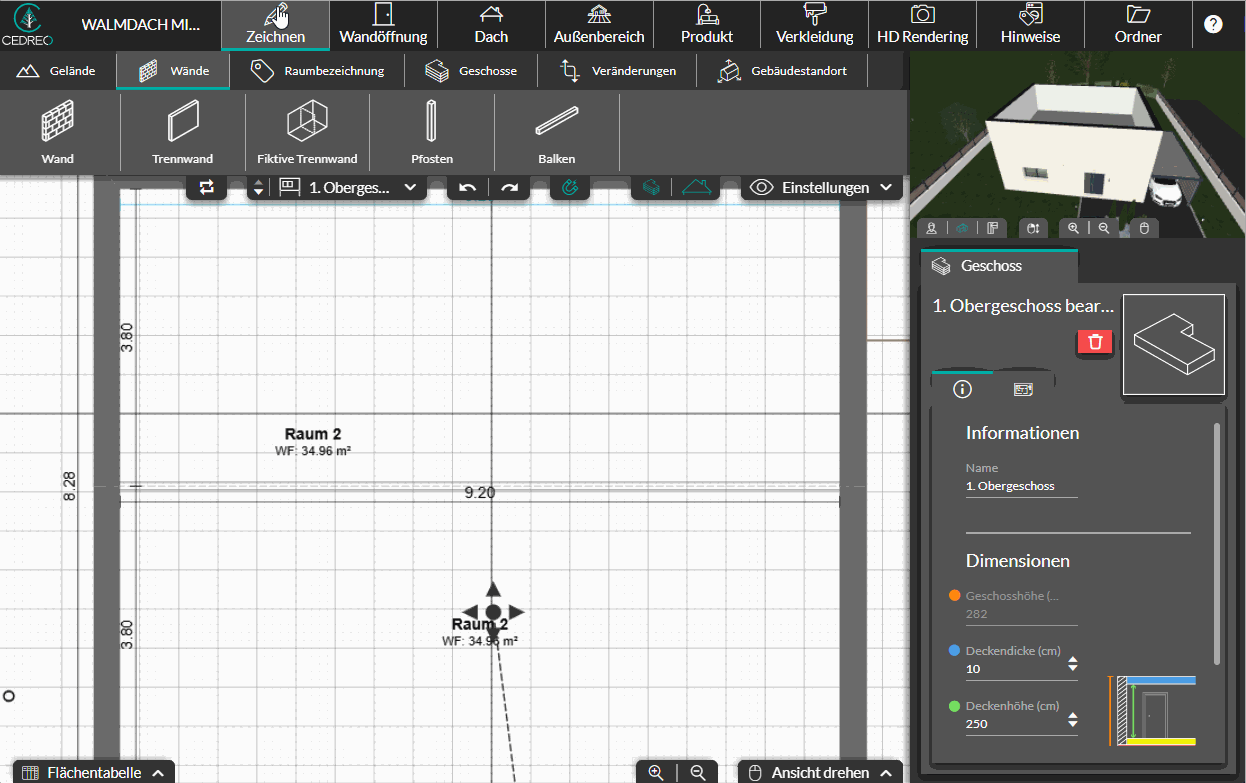

2. Wenn sich die Markierung für den First in der Mitte befindet, „schneiden“ Sie die fiktive Trennwand mit demselben Werkzeug in zwei Teile. Dies wird als Markierung für die Verbindung zwischen den verschiedenen Dächern dienen.
💡 Sie können die Option „Untere Ebene“ ausblenden, um klarer zu sehen.
3. Setzen Sie die Markierungen mit demselben Wert (in cm) neu ein.

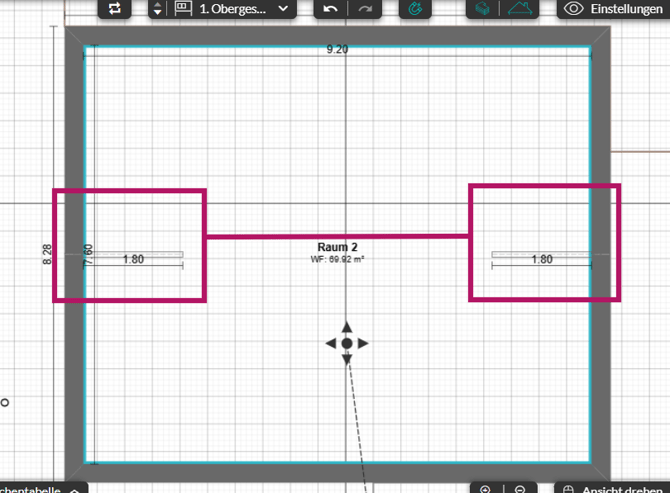

So soll das Ergebnis aussehen:
Pultdächer erstellen

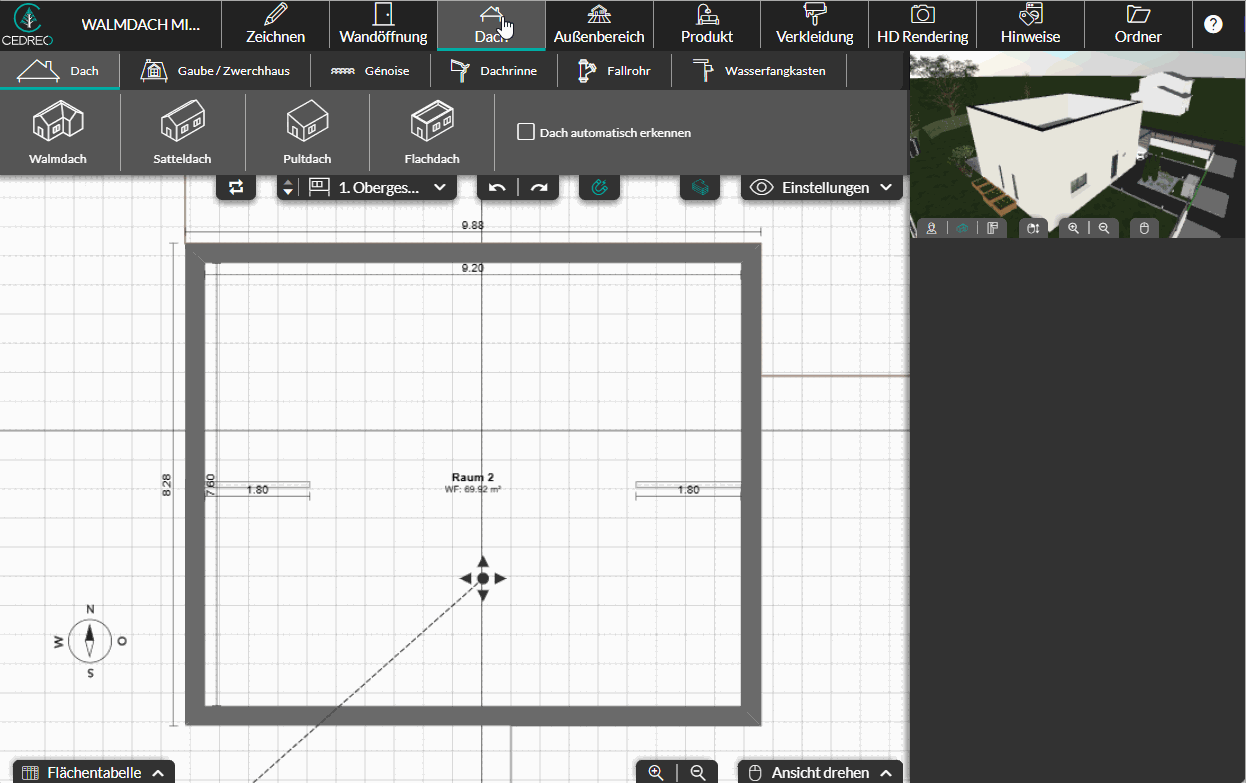

1. Gehen Sie zum Schritt „Dach“ und zeichnen Sie zwei erste Pultdächer sur les parties où se situent vos repères. Le magnétisme vous permet de placer le troisième point avec précision.
2. Ändern Sie die Einstellungen Ihrer Dächer in der rechten Spalte, insbesondere die Richtung ihrer Neigung, falls nötig.
💡 Sie müssen die Option „Traufe“ an der entsprechenden Dachkante aktivieren

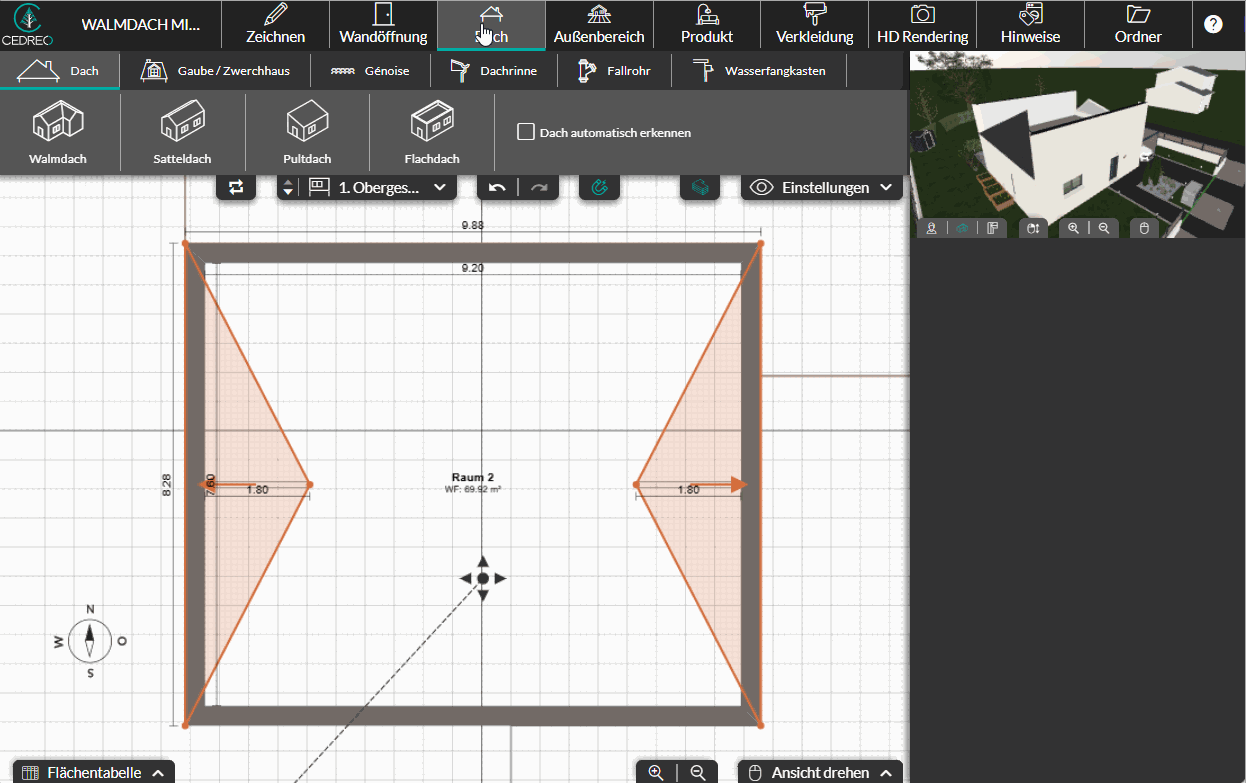

3. Fügen Sie die anderen Pultdächer hinzu ; ändern Sie die Richtung der Neigung, falls nötig.
4. Ändern Sie den Neigungswinkel nach Bedarf und in Abhängigkeit von anderen Dächern.
⚠️ Die Dicke von Dächern mit einer „steileren“ Neigung muss manchmal angepasst (d. h. „verringert“) werden, um eine saubere Verbindung herzustellen und optische Mängel zu vermeiden.
💡 Sie können die Neigung in Prozent (%) statt in Grad (°) einstellen, um noch mehr Präzision bei der Verbindung zu erreichen.
💡 Sie können auch die Dicke des Daches mit der steilsten Neigung verringern, um eine perfekte Verbindung herzustellen.
